主要特点
◆正弦波控制，恒电流模式，无极调速；
◆ 高力矩、高转速输出，****转速可达10000rpm/min；
◆ 有EN（使能）、DIR（方向）、X1 (刹车)信号控制端；
◆ 可输出测速脉冲FG（门极输出）；
◆ 可输出报警信号供用户检测；
◆ 具有欠压、马达堵转等保护功能。
产品概述

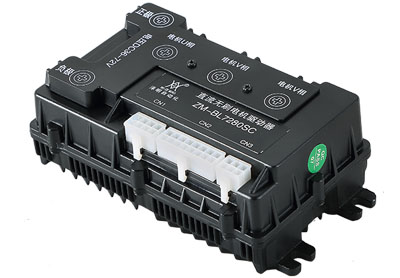

ZM-BL7280SC直流无刷电机驱动器针对中功率无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应能力。本产品适合驱动峰值电流在80A以下，电源电压在DC32V~91V以内（面板标称DC36V~72V）的任意一款低压正弦波有霍尔三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。
电气性能指标
电气性能（环境温度Tj=25℃时） | 供电电源 | DC36V～72V直流供电（容量根据电机功率选择） | | 额定电流 | 不大于80A（依所配电机和额定负载而定） | | 额定功率 | ****5760W | | 适配电机 | 适配输出功率≤5000W的电机 | | 绝缘电阻 | 在常温下﹥500MΩ | | 绝缘强度 | 在常温常压下0.5KV，1分钟 |
使用环境参数： | 冷却方式 | 自然风冷（推荐使用强制风冷） | | 使用环境 | 场合 | 尽量避免粉尘，油雾及腐蚀性气体 | | 温度 | 0℃～+50℃ | | 湿度 | ﹤80%RH，无凝露，无结霜 | | 震动 | ﹤0.5G（4.9m/s2 ）10Hz-60Hz(非连续运行) | | 保存温度 | -20℃～+65℃ | | 外形尺寸 | 175mmX98mmX59mm | | 重量 | 约1.0Kg |
【提示注意】由于储运环境温度的剧烈变化，容易产生凝露或结霜，此时应把驱动器放置12小时以上，待驱动器温度与环境温度一致后方可通电运行。
功能说明 测速信号输出（FG）
| 驱动器提供电机测速脉冲信号，此信号与电机转速成正比。
转速计算方式：电机转速（RPM）= F÷N×60
F = 用频率表实际测得FG脚上的频率
N = 电机极对数（2对极电机N=2；4对极电机 N=4）
例如：用户选用4对极电机，则：当输出FG信号为200Hz时，电机转速＝200÷4×60＝3000转/分。 | 电机正/反转
信号
（DIR） | 通过控制端子DIR高、低电平的转换，可以控制电机的正反转。
注意：为避免在电机高速运行时突然换向，对电机及机械设备的巨大冲击，当DIR端接收到换向信号，驱动器先让电机减速直到停止，然后电机改变转向，提速至设定转速。 | 电机启动/停止信号（EN）
| 通过控制端子EN高、低电平的转换，可以控制电机的停止和运行。当EN为低电平时，电机正常运行；当EN为高电平或不接时，电机停止工作，处于自由状态，红灯常亮，使用启动／停止端控制电机停止时，电机为自然停车，其运动规律与负载惯性有关。此时驱动器输入电流≦30mA。
出厂设置为EN和GND短接。 | 刹车制动
(X1) | 通过控制端子X1高、低电平的转换，可以控制电机的停止和运行。当X1为低电平时，电机刹车停止运行，刹车制动时，红灯灭；当X1为高电平或不接时，电机允许运行。 |

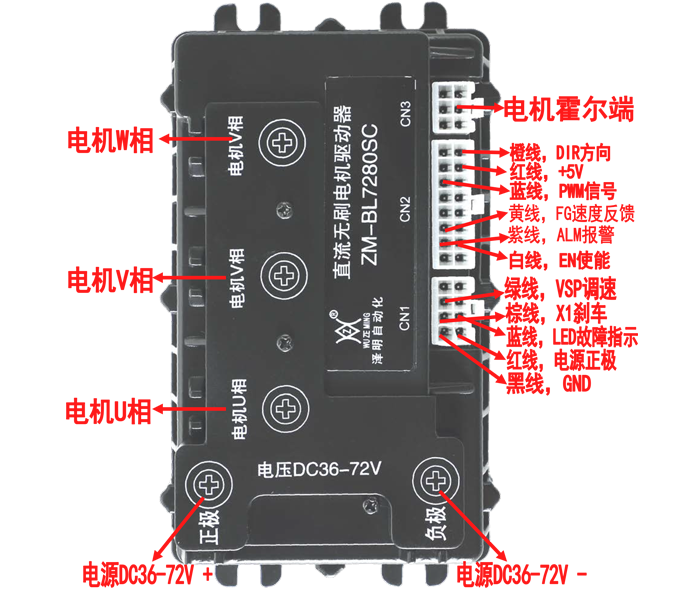

端口示意及接线图

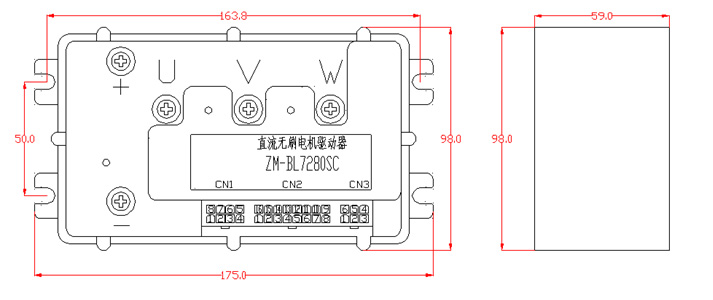

外形尺寸
