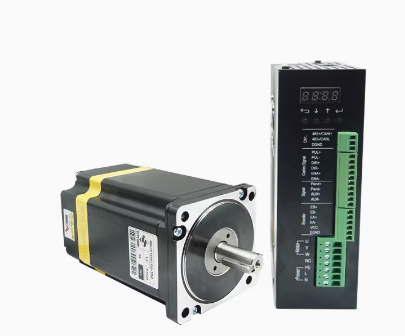

新款驱动2280AJ产品介绍（wgb）

  新一代 DSP 数字式步进闭环驱动器，采用先进的矢量型闭环控制技术， ****克服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、 降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度， 降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号，具 有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 86 和 110 系 列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，相对于交流 伺服系统具有极高的成本优势。 本驱动器适合于各种中小型自动化设备和仪器，例如：木工开料机、线束 加工机、激光切割机、高速绘图仪、数控机床、自动化装配设备等。在要求噪 音小、运行平稳、高速度响应的设备中应用效果特佳。

  技术特点

u 采用 TI 32 位 DSP 电机专用控制芯片；

u 采用先进的矢量型闭环控制技术；

u LED 数码管显示，方便参数设置和运行状态监控；

u 静态电流和动态电流可以任意设置（0.4～8A 范围内）；

u 可适配驱动 86 和 110 系列混合式闭环步进电机；

u 光电隔离信号输入/输出；

u 脉冲响应频率 200KHz；

u 16 档通用细分选择，**** 256 细分（51200 脉冲/转）；

u 电子齿轮模式（任意细分值）；

u 具有过流、过热、过压和跟踪误差超差等保护；

u 位置控制模式和速度控制模式可选；

u 位置模式下有两种控制方式可选择；
