ZM-6405E是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。 产品的特点及功能： ·高集成度高可靠性无刷直流(BLDC)电机控制器 ·三相全桥，PWM斩波方式 ·闭环稳速，大负载时电机仍能保持转速 ·纯硬件设计，高速度，高抗干扰能力 ·周波限电流方式，保护更加精确快速 ·低发热，大功率 ·欠电压(≤13V)、过热(＞150℃)自动保护 ·堵转6秒自动保护 ·霍尔错误保护 ·输出限流线性可调：0.5-5A ·支持内置电位器、外接电位器、模拟电压和PWM调速 ·带有使能功能 ·具有缓启动功能，避免电流过冲，有效保护电机
1.内部调速 使用内部调速时，外接调速接口(Ve)需悬空，且SW1拨码需在ON状态，内部调速电位器顺时针由低旋转至****，电机转速由0-****。调节示意如右图：

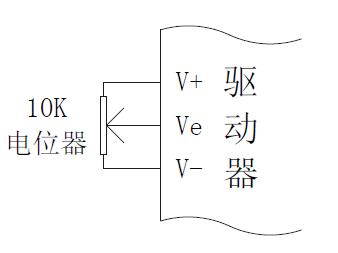

2.外部调速 使用外部调速时，必须确保SW1拨码为OFF状态 2.1外接10K电位器调速，需将电位器接到驱动器的V+、Ve、V-接口；通过旋转电位器来调节电机转速(Ve接电位器的中间脚)，接线示意如右图：

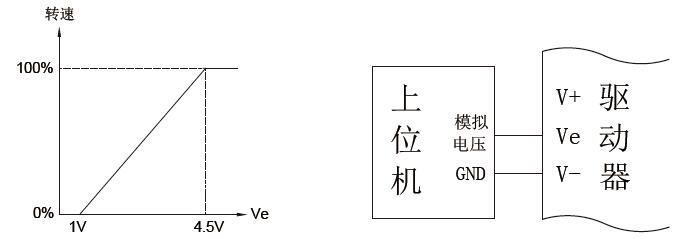

2.2外接模拟电压调速，V-为参考地，Ve接0-5V电压信号，其中在约1-4.5V时电机速度有变化，接线示意及电压-转速对应图如下：

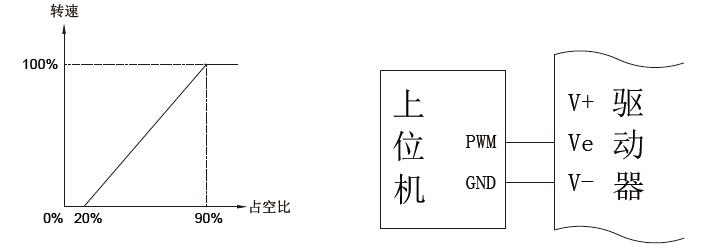

2.3 外接PWM 信号调速，V- 为参考地，Ve 接PWM 信号，PWM 电压幅值为5V，频率为1-10KHz，接线示意及占空比- 转速对应图如下：
3. 注意！ 内外部切换拨码SW1 只对调速信号起作用, 无论是使用内部电位器控制电机转速，还是外接调速信号控制电机转速，控制信号侧方向、使能信号均受控。 联系方式：QQ:467102884
