ZD-2HD330性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流3A；****输入电压：DC 32V(峰值)；内部每秒0-10K脉冲，实现简单控制；适用于42、57系列步进电机；整步、2、4、8、16、32、64、128细分可选；短路、过流、过热保护功能自动保护；自动半流锁定，减少待机发热；支持脱机、使能、锁定等功能。

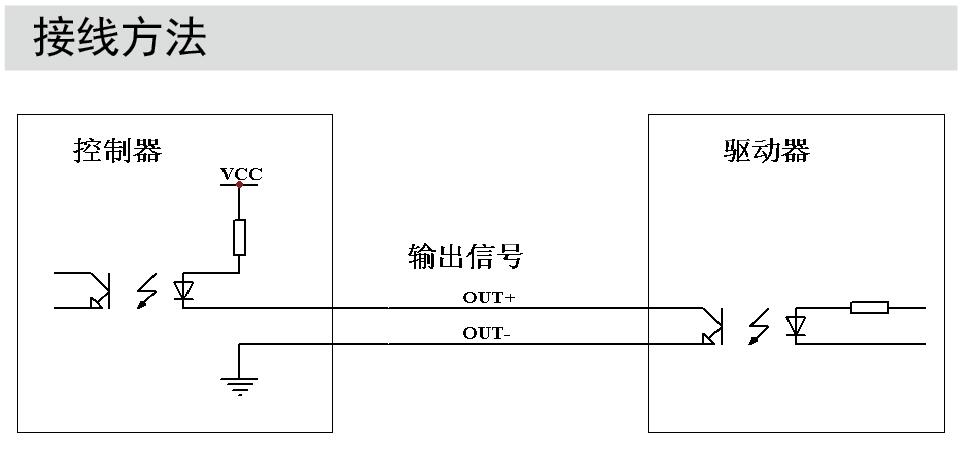

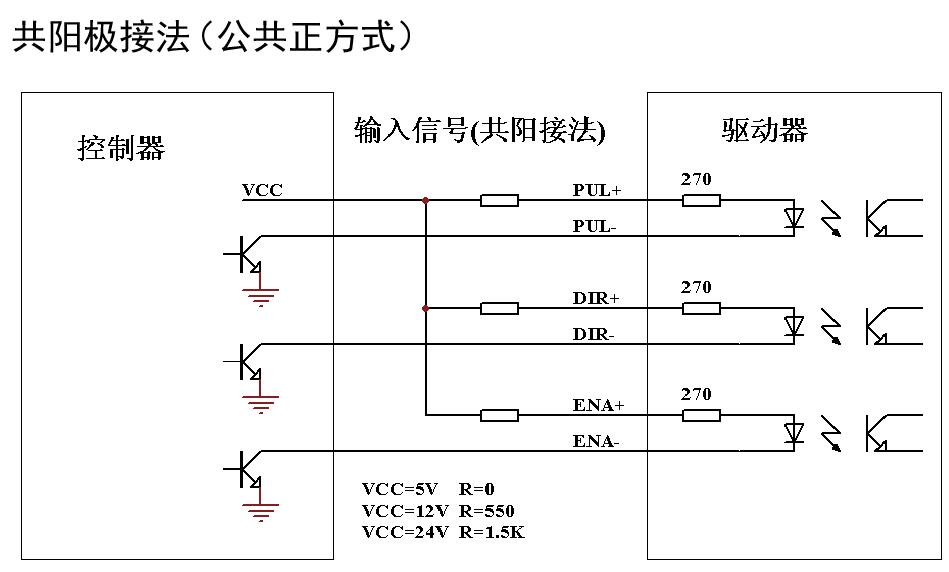

R为串联限压电阻，当控制器的接口电压为5V时，无需R，直连既可； 当接口电压为12V时，请串联1K电阻； 当接口电压为24V时，请串联2.7K电阻(后同)。 ZD-2HD330全数字两相高性能步进驱动器接线方式示意图如下：
接线要点须知：
1.电机与驱动器连接 两相步进电机需区别A相B相，白绿一相，蓝黑一相 三相步进电机相序不分 2.驱动器与控制器接线
驱动器脉冲正PUL+和方向正DIR+接控制器公共端 驱动器脉冲负PUL-接控制器脉冲CP 驱动器方向负DIR-接控制器方向DIR 3驱动器与电源接线 驱动器通常标记有正负极，注意不要反接 如何判断步进电机四条线的定义？
先将步进电机的4条线分开，用手转动电机轴，感觉一下此时的阻力。然后将步进电机的任意两条线短接在一起，此时再用手拧电机轴，如果感觉阻力与刚才一样，则可判断这两条线不是同一相；如果感觉阻力比刚才有明显的增加，则可判断这两条线是同一相，可接在驱动器A+、A-，另外两条线则接在B+和B-。 联系方式：QQ:467102884
电话：13811070445（刘女士）
