（1）高压无霍尔无刷驱动器ZM-6402-SL

  ZM-6402-SL 是我公司基于东芝TB6588FG 开发的高性能直流无刷无霍尔控制器，具有体积小、可靠性高、寿命长、易于使用等特点。

产品特点：

·高集成度高可靠性

·全硬件设计，响应速度更高

·三相全波PWM 调制方式

·低发热、高效率

·****耐压50VDC、****电流2.5A

主要功能：

·速度0-**** 线性可调

·内置调速电位器

·支持外接电位器、模拟电压和PWM 方式调速

·正反转可控制

·带有使能功能

·带有缓启动功能

·带有速度输出反馈信号

·导程角可调

·过热保护——主芯片温度达到150℃

·过流保护——额定电流高于1.5A 或瞬态电流高于2.5A

·欠电压保护——供电电源低于6VDC

·带有多个调试开关，以适用于不同电机

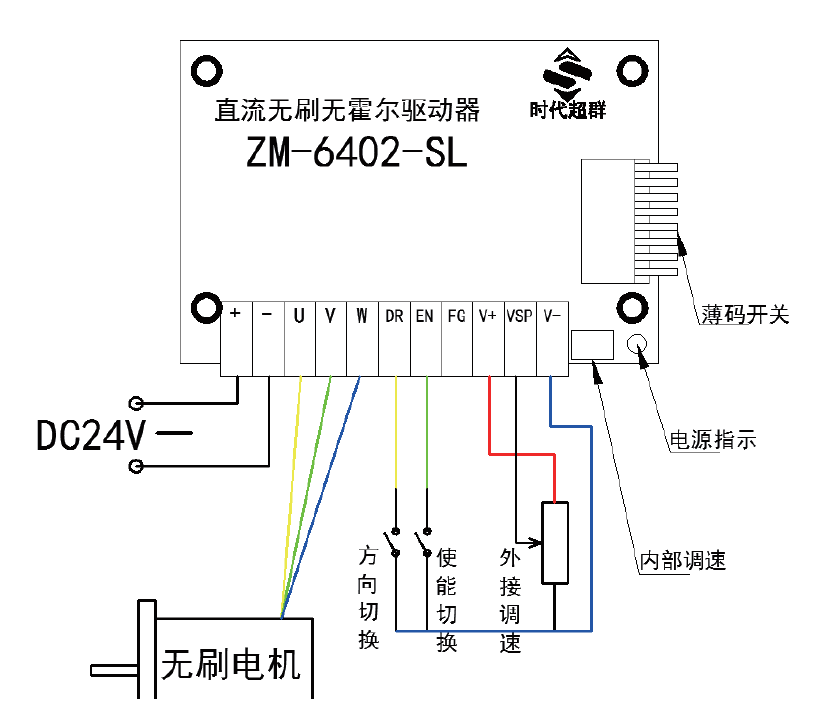

应用接线图：

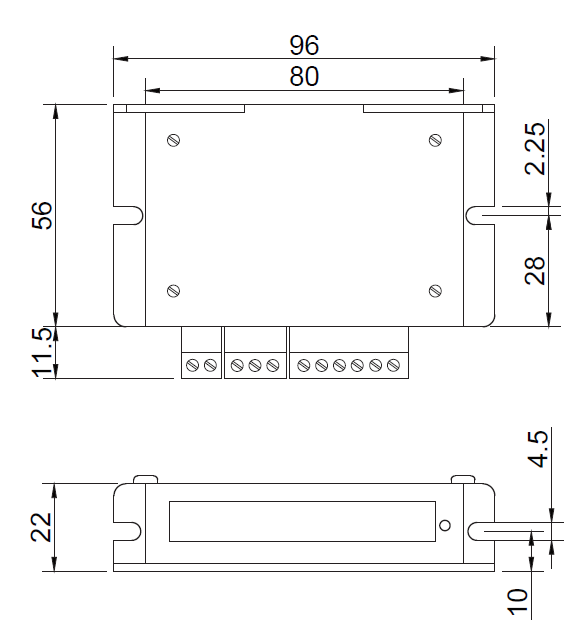

外形尺寸图：

（2）高压无霍尔无刷驱动器ZM-6405-SL

ZM-6405-SL 是我公司基于****BiCD 工艺集成电路开发的高性能直流无刷无霍尔控制器( 驱动器)，具有体积小、可靠性高、寿命长、易于使用等特点。

产品特点：

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·纯硬件设计，高速度，高抗干扰能力

·低发热，大功率

主要功能：

·工作电压DC12-40V

·堵转3s 自动保护

·输出限流5A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能（EN）, 方向（DR）功能

·具有自定义缓启动时间（0.2-30S 调节）功能，避免电流过冲，有效保护电机

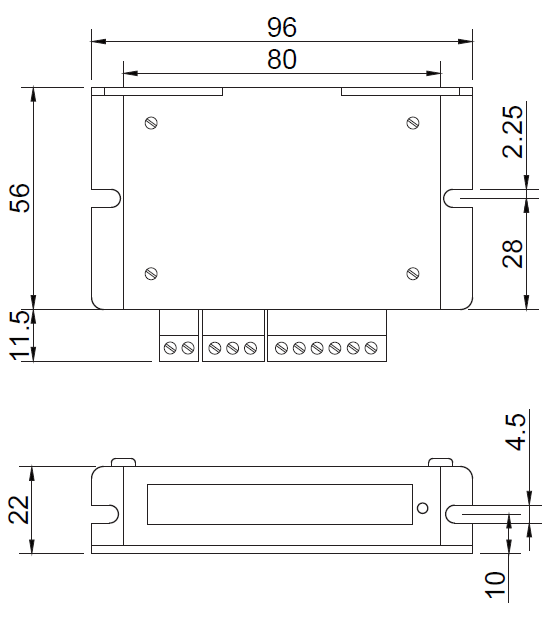

外形尺寸图：

常见问题解答：

1. 问：初次使用该控制器，如何能尽快上手？

答：正确接好电源线、电机相线、霍尔线后，保证电机空载且其它接口悬空，使用内部调速，缓慢加速。电机正确转动后，再依次测试使能、方向、外接调速等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2. 问：电源接反有何影响？

答：会立即烧毁驱动器。

3. 问：上位控制信号电压****是多少V ？

答：调速信号****电压为5+0.2V，使能和方向控制接口****电压为24+2V，超过此电压会导致驱动器烧毁。

4. 问：驱动器长时间工作后外壳比较热，正常吗？

答：正常，在常温下，长时间工作外壳达到90 度不会对性能有影响。

5. 问：电源指示灯亮，但电机不转且抖动，是什么原因？

答：可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6. 问：用此控制器，能否将我的电机转速调到6000 ？

答：无刷电机的****转速是电机本身的参数，控制器能将电机控制在0 至****速。

7. 问：我手上已经有电机，购买此驱动器后如何接线

答：必须先确定手上电机的相线和霍尔线定义后才能接线，如不确定，需向电机厂家询问。不正确的接线会导致驱动器 损坏。

8. 问：想在此驱动器上加些功能或做新产品开发，是否可以？

答：可以，请联系我公司。

联系人：李先生    电话：18010107283    QQ号码：2223199877
