2016 款CM45L系列是在原有 CM45L系列 基础上升级改造的全新产品。系统更加稳定可靠，脉冲频率****可达 400K，4 个进给轴，1个模拟主轴，2ms 高速插补，极大的提高了零件的加工速度，精度和表面质量。采用国际上通用的 G 代码编程方式，USB接口，支持 U 盘文件操作和图片的导入。作为 CM45L系列 的升级产品，在系统的稳定性方面****大大提高，脉冲频率的提高，使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机床、切割机，激光照排、绘图仪、贴标机、包装机械等控制系统。

·2ms插补周期

·单轴直线插补输出脉冲频率：400K

·圆弧插补输出脉冲频率：300K

·四轴直线插补输出脉冲频率：350K

·1路0V~10V 模拟电压输出，支持主轴控制，可接变频器或伺服

·支持中文、英文显示，由参数选择

·具备USB 接口，支持U 盘文件和图片的导入

·1路手轮输入，支持手动1μm 10μm 100μm 进给

·16点通用输入/8 点通用输出

·具有掉电记忆功能

·专机接口，为客户特殊功能提供定制服务

·外形安装尺寸、指令系统与原有 CM45L系列 完全兼容

技术规格

■ 控制轴数

·控制轴数：1~4 轴（X、Y、Z、C）

·联动轴数：X、Y、Z、C 轴可做直线插补，X、Y 轴可做圆弧插补

■ 进给轴功能

·最小数据单位：0.001（单位：s、mm、圈数、度数）

·****数据尺寸：±99999.999

·单轴快速移动速度：当脉冲当量为0.001mm，****24m/min

·四轴快速移动速度：当脉冲当量为0.001mm，****21m/min

·圆弧运动移动速度：当脉冲当量为0.001mm，****18m/min

·速度倍率：10%~200%可调，短按“↑”“↓”键倍率增量为1%，长按“↑”“↓”倍率增量为10%

·插补方式：直线插补、圆弧插补

■ 加减速功能

·加减速的起始速度、终止速度和加减速时间由参数设定

■ 主轴功能

·1 路0V~10V 模拟电压输出，支持主轴控制，可接变频器或伺服驱动

·主轴转速：可由S 代码给定，转速范围0r/min~99999r/min

·主轴方向：可由M 代码指定

■ 精度补偿

·反向间隙补偿

■ 显示界面

·3.5 寸彩色液晶屏，分辨率320*240

·中文、英文两种语言显示

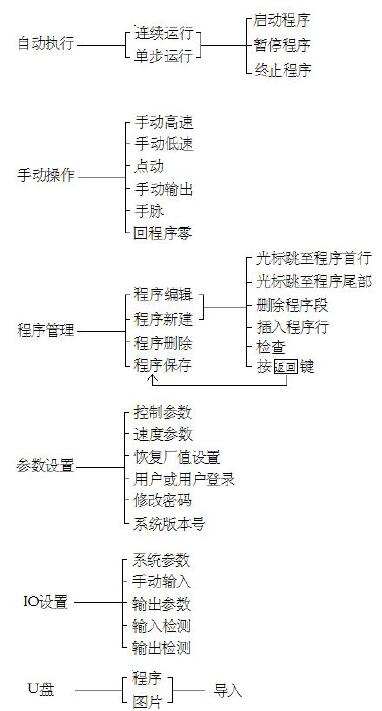

■ 操作管理

·自动：自动执行、单步执行

·手动：电机正反转、回程序零、手动输出、手脉

·手动：程序新建、编辑、删除、读入、修改

·参数：控制参数、速度参数、恢复厂值、用户或厂商登录、修改密码、版本

·IO：外部启动、外部暂停、报警、急停、正负限位、输出、系统自检等

·U 盘：U 盘图片或程序的导入

·回零：X,Y,Z,C 轴机械回零

■ 程序编辑

·程序容量：****程序行1000 行，最多程序文件数99 个

·编辑功能：程序检查、修改、删除

■ U盘功能

· U盘文件或图片导入

■ 掉电记忆功能

·断电再次上电，运行的坐标及工件数保持，不清零

■ 安全功能

·报警输入、急停输入

·硬件行程的正负限位

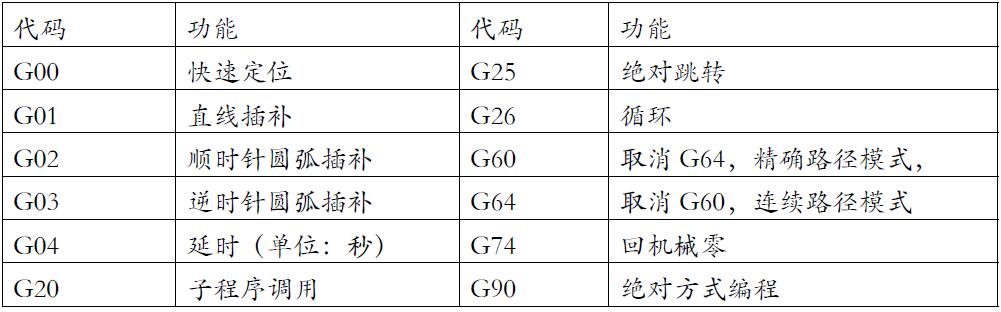

■ G代码表

联系方式：QQ:467102884  电话：13811070445（刘女士）
