2016 款CM45L系列是在原有 CM45L系列 基础上升级改造的全新产品。系统更加稳定可靠，脉冲频率****可达 400K，4 个进给轴，1个模拟主轴，2ms 高速插补，极大的提高了零件的加工速度，精度和表面质量。采用国际上通用的 G 代码编程方式，USB接口，支持 U 盘文件操作和图片的导入。作为 CM45L系列 的升级产品，在系统的稳定性方面****大大提高，脉冲频率的提高，使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机床、切割机，激光照排、绘图仪、贴标机、包装机械等控制系统。

2016年新款CM45L系列拥有1路0~10V主轴接口，可以接变频器或伺服，控制正反转，实现过程可由编程得到。

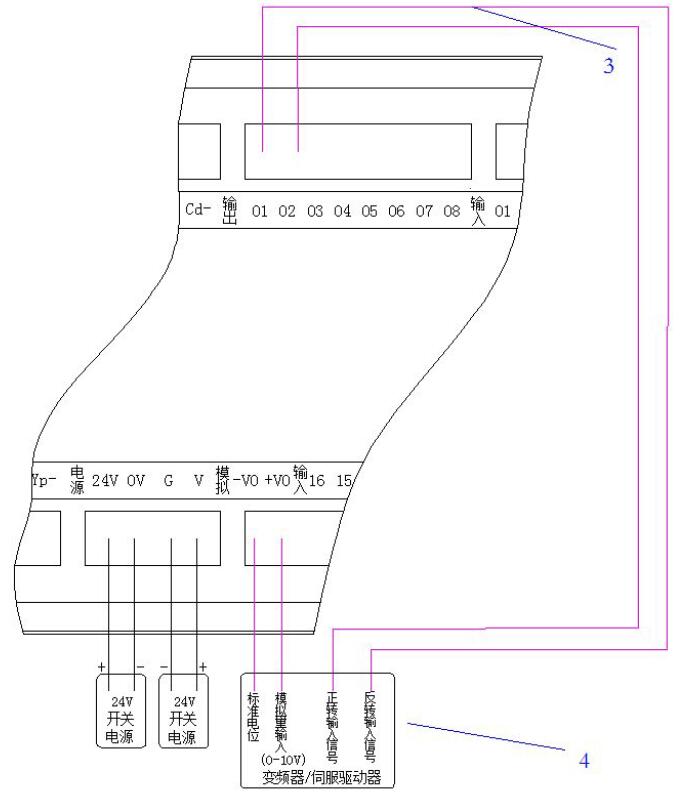

IO设置中设置 M03（主轴正转）对应的输出口，M04（主轴反转）对应的输出口，以 M03 功能对应输出口 02，M04 功能对应输出口 01 为例，接线方式见下图，编程时，让主轴正转编写 M03，让主轴反转编写 M04.特别强调：接主轴时，必须采取双隔离两路供电，否则有可能主轴模拟输出电压不稳。

3 位置：控制主轴正反转的输入信号是由控制系统输出给的，输出口 01~08 都可以，同时，将IO设置中，M03 M04 写上对应的输出口。

4 位置：伺服驱动器或变频器，作为主轴功能，****速度可在参数中设定。比如S****速设为 1500r/min,那模拟量输出 10V 时对应的速度为 1500r/min

联系方式：QQ:467102884  电话：13811070445（刘女士）
