2016 款CM45L系列是在原有 CM45L系列 基础上升级改造的全新产品。系统更加稳定可靠，脉冲频率****可达 400K，4 个进给轴，1个模拟主轴，2ms 高速插补，极大的提高了零件的加工速度，精度和表面质量。采用国际上通用的 G 代码编程方式，USB接口，支持 U 盘文件操作和图片的导入。作为 CM45L系列 的升级产品，在系统的稳定性方面****大大提高，脉冲频率的提高，使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机床、切割机，激光照排、绘图仪、贴标机、包装机械等控制系统。

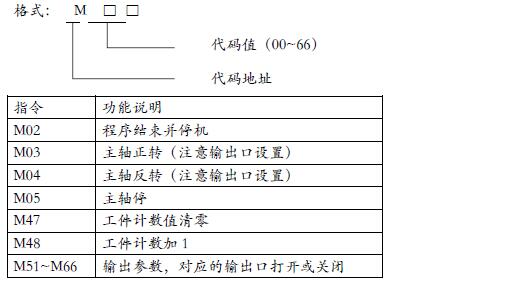

CM45L系列M功能也称为辅助功能，用于控制器输入输出状态的控制。辅助功能由字母M及后面两位数组成。

举例：

1.控制器两路电源连接好线，模拟量0~10V 按照操作说明正确接线，输出口1接伺服或变频器正转输入端，输出口2 接伺服或变频器反转输入端，控制器上电，按“参数”键，按“用户”键，输入用户密码，按“确认”键，按“返回”键，按“IO”键：设置M03 功能:打开输出口1，设置M04 功能：打开输出口2，设置M51 功能：打开输出口3。(打开、关闭按“切换”键)按“确认”键，保存参数。

2.按“返回”键，返回主界面，按“程序”键，按“新建”键，编写如下程序（注释部分不包含）：

N001 M03 S200 主轴以200r/min 的速度正转

N002 G04 K5 延时5s

N003 G01 X100 Y100 F1500 直线插补

N004 M04 S200 主轴以200r/min 的速度反转

N005 G04 K5 延时5s

N006 G01 X50 F1500 直线插补

N007 M05 主轴停止运动

N008 M51 输出口3 通

N009 M02 程序结束

3.按“返回”键，输入文件名“17”，按“确认”键保存，连按两次“返回”键，按“自动”键，按“启动”键，程序运行。

联系方式：QQ:467102884  电话：13811070445（刘女士）
