本公司****研制的CM35D系列运动控制器是CM35L系列控制器的升级版，控制器采用高性能32
位CPU，驱动装置采用细分步进电机或者伺服电机，配备液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高精度，噪音小，操作简单等特点。

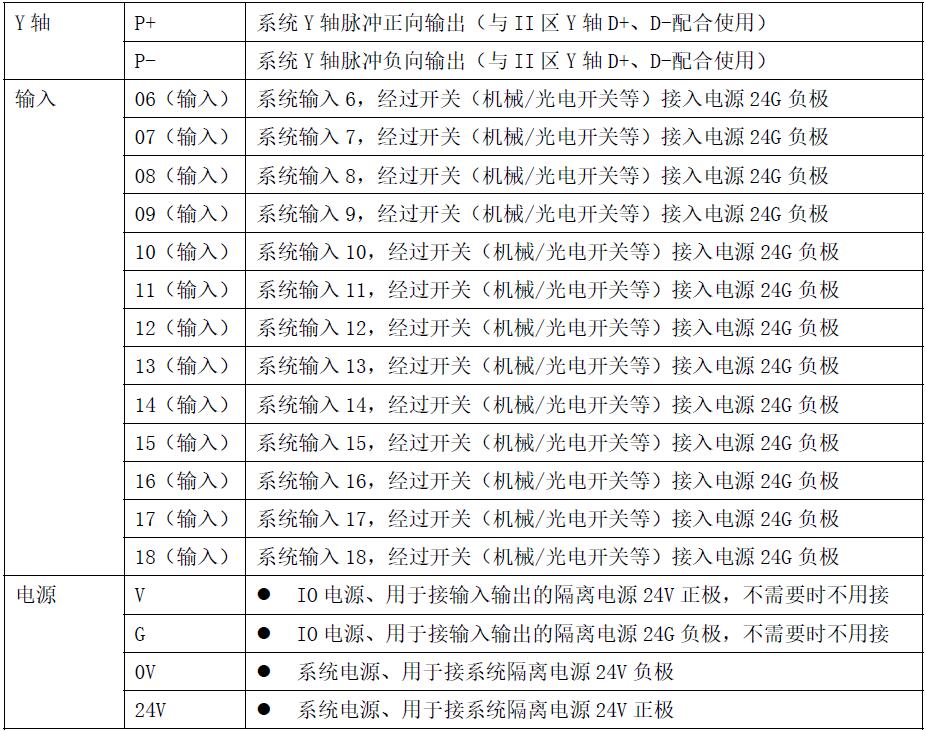

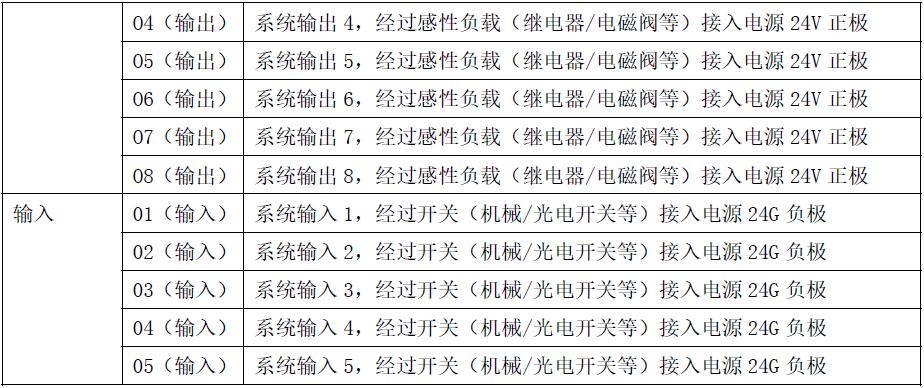

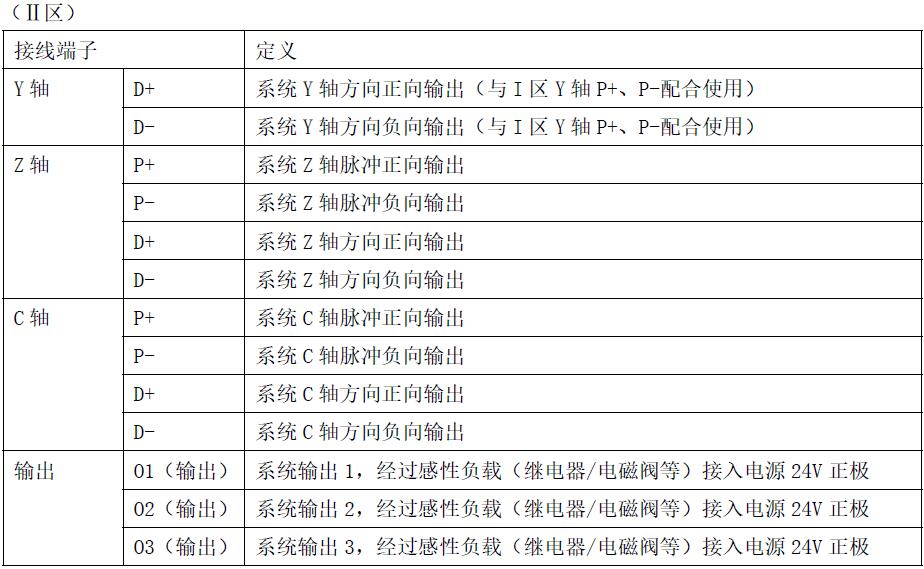

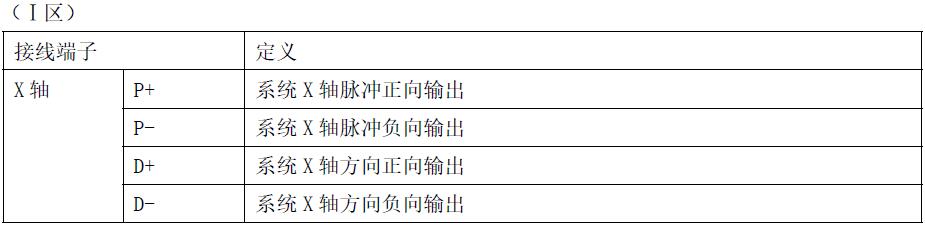

接口定义 系统与外部的连接，通过控制器背面的端子实现

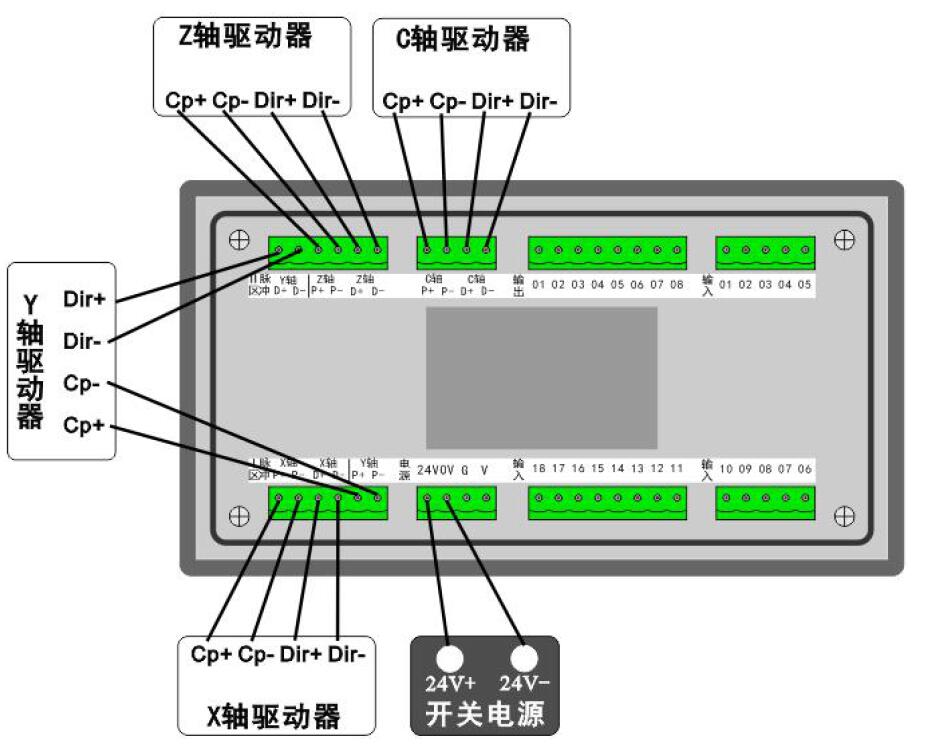

接线示意图
电机连接 D+、D-分别接驱动器的Dir+、Dir-，P+、P-接驱动器的Pul+、Pul-端
系统电气连接说明 注：系统供电与输入输出部分供电建议采用隔离不共地的开关电源 24v 供电电源的24v+、GND 端分别接控制器24V、0V 端子； 如果需要接输入和输出，则24v 供电电源的24v+、GND 端分别接控制器的V、G 端子； 24v 电源不能与大地、机壳等短接，当距离较大时应使用较粗的电气连接线； 电器柜中配线，应注意强电、弱电分离，避免强电弱电混在一起，且尽量减少交叉，注意电磁干扰对系统的影响； 系统接地线应采用较粗的铜线，一般应大于4 平方毫米，并尽量缩短与接地端的距离。

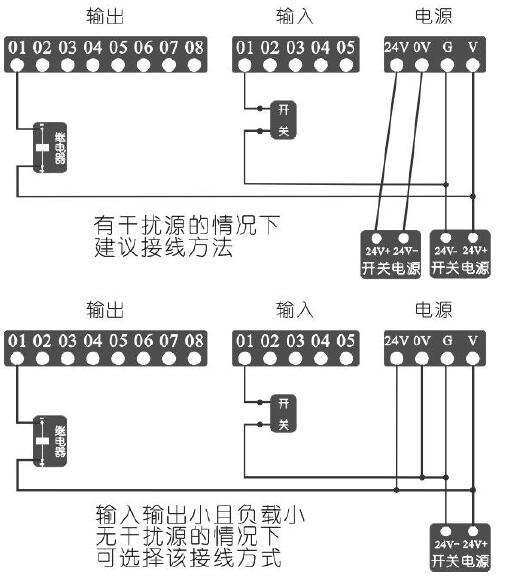

脉冲口及输入输出口接线示意图，共两种接线方式如下：
