本公司****研制的CM35D系列运动控制器是CM35L系列控制器的升级版，控制器采用高性能32 位CPU，驱动装置采用细分步进电机或者伺服电机，配备液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高精度，噪音小，操作简单等特点。

下面介绍一下CM35D系列运动控制器的编程案例

案例动作要求：

X 轴电机先运行 10mm，速度 500mm 每分钟，然后让一个输出口 1 接通，接通后等待输入口 1 的信号，直到输入口 1 有信号接通时，输出 1断开

编程动作如下：

主界面下

选择“程序管理”

再选择“程序编辑”

长时间按住“F”键（这样就表示新建了一个文件，界面显示为“n001 结束 文件----”）

侧面选择“指令上翻”直到找到“相对运动”指令

界面会显示为

n001 相对运动 文件----

标号：0 X：0.000 F:0

然后移动上下箭头，将光标移到 X 位置，按数字键，填写 10，接着再移动光标到 F 位置，按数字键，填写 500

填写好之后的界面上应该显示为：

n001 相对运动 文件----

标号：0 X：10 F:500

编写好 n001 之后，再按按键“下页”，界面显示如下：

n002 结束 文件----

标号：0

同理，再到侧面按键通过按“指令上翻”，找到“输出”指令然后再移动光标，填写输出口及需要给输出口的状态

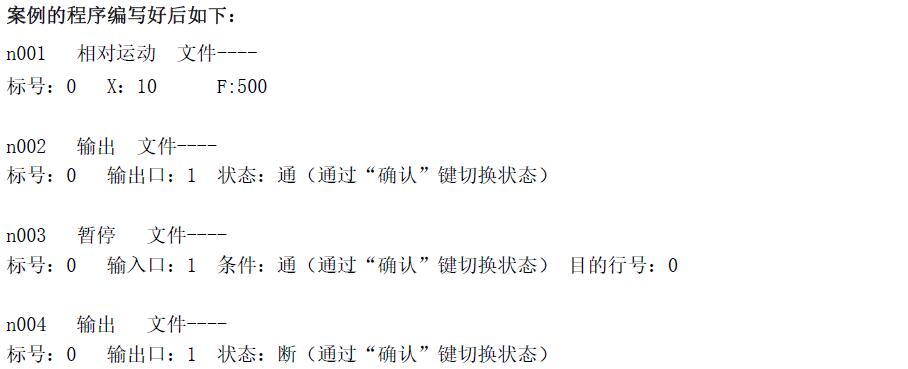

编写好 n002 之后，再按“下页”编写n003以此类推

联系方式：QQ:467102884  电话：13811070445（刘女士）
