电位器调速的接法和配置【三】(ZC)
2016年8月2日


单电位器位置控制(边沿触发):

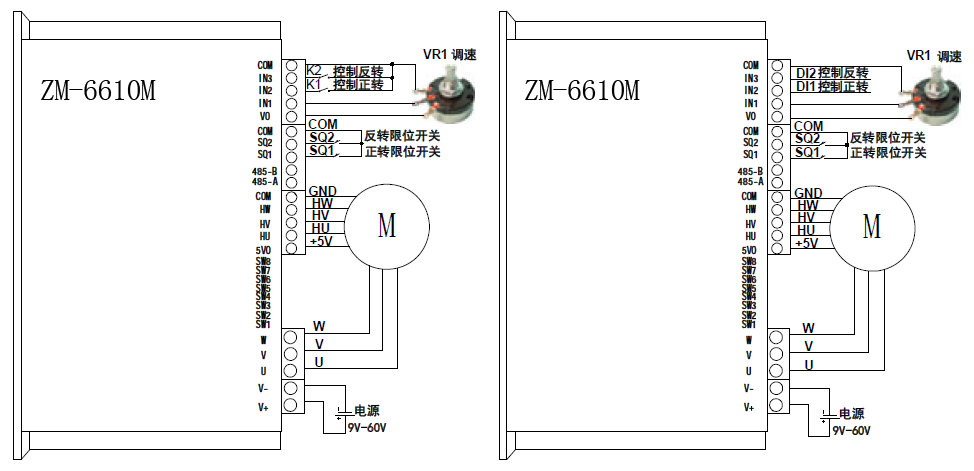

  此用法通过电位器调节电机转速,通过开关/逻辑电平控制电机运动到行程起点或****行程位置。单电位器位置控制(边沿触发)的接法如图 1-1 所示。其中,电位器VR1 调节电机转速,通过开关量/逻辑电平控制电机正反转。电位器VR1 两不动端接VO和COM,动端接IN1,当电位器动端由COM滑向VO过程中,电机转速由低变高。当用开关量控制时,开关K1 接IN2与COM间,控制电机正转到****行程位置,开关K2 接IN3 与COM间,控制电机反转到行程起点位置;当用逻辑电平控制时,IN2 接逻辑电平DI1,控制电机正转到****行程位置,IN3接逻辑电平DI2,控制电机反转到行程起点位置。限位开关SQ1 和SQ2 分别对电机正转和反转进行限位。


图 1-1 单电位器位置控制(边沿触发)开关(左图)/逻辑电平(右图)的接法


通过配置数字信号不同的类型和极性,我们可以通过对电位器、逻辑电平和开关量不同操作方法来实现电机位置调节、信号锁存和紧急停止,控制逻辑如图 1-2 所示。



图 1-2 单电位器位置控制(边沿触发)的控制逻辑

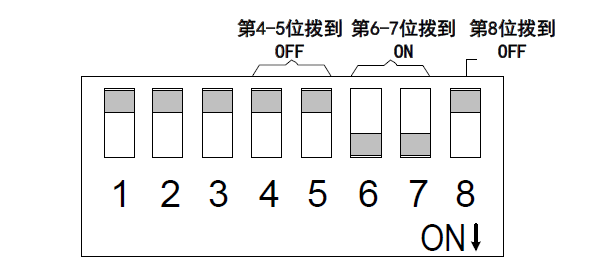

  单电位器位置控制的拨码开关配置方法如图 1-3 所示。拨码开关的第1-3 位配置电机额定电流;第4-5 位配置信号源,我们将信号源配置为电位器,即4-5 位均拨到OFF;第6-7 位配置工作模式,我们将工作模式配置为位置控制,即第6-7 位均拨到ON;第8 位配置控制方式,我们将控制方式配置为数字/模拟信号控制方式控制方式,即第8 位拨到OFF。拨码开关拨到上方为OFF,下方为ON。从左至右依次是第1-8 位。


图 1-3 单电位器位置控制(边沿触发)的拨码开关配置

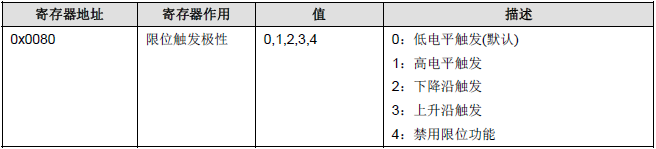

单电位器位置控制(边沿触发)方式下,相关寄存器的参考配置如图 1-4 所示。
