使用混合式步进电机的几个注意事项(ZC)
2016年8月19日

1) 步进电机应用于低速场合---每分钟转速不超过1000转,(0.9度时6666脉冲数/秒),****在1000-3000脉冲数/秒(0.9度)间使用,可通过减速装置使其在此间工作,此时电机工作效率高,噪音低。

2)步进电机****不使用整步状态,整步状态时振动大。

3)由于历史原因,只有标称为12V电压的电机使用12V外,其他电机的电压值不是驱动电压伏值 ,可根据驱动器选择驱动电压(建议:57HBP系列采用直流24V-36V,86HBP系列采用直流50V,11HBP系列采用高于直流80V),当然12伏的电压除12V恒压驱动外也可以采用其他驱动电源,不过要考虑温升。

4)转动惯量大的负载应选择大机座号电机。

5)电机在较高速或大惯量负载时,一般不在工作速度起动,而采用逐渐升频提速,一电机不失步,二可以减少噪音同时可以提高停止的定位精度。

6)高精度时,应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决。

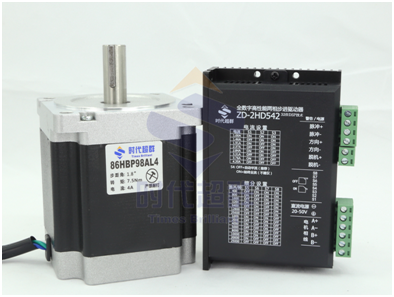

步进配套产品推荐:


两相步进电机86HBP98AL4-TK0步距角1.8°、静转矩7.5Nm、电流4A、电压范围24-80V、机身长98mm、温升85K Max、环境温度-40℃ --+55℃、绝缘等级B 级、绝缘电阻500VDC 100MΩ Min、绝缘强度1000VAC 50Hz 1mA Min。



外形尺寸图


ZD-2HD542 是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,****竞争力和吸引力。

产品特点:

  • 低价格,高速力矩大

  • 供电电压可达50V

  • 输出电流峰值可达4.2A(均值3.0A)

  • 三态电流控制技术电机发热低

  • 静止电流自动减半0.4S 减小为60%

  • 可驱动4,6,8 线两相步进电机

  • 光隔离差分信号输入,脉冲****响应频率****可达200KHz

  • 细分精度2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可选

  • 外形尺寸小巧(118×75.5×34mm)

  • 电流设定方便,八档可选

  • 4 位拨码,共15 档细分

  • 具有过压、短路等保护功能

  • 双极恒流PWM 驱动输出


应用领域:

适合各种中小型自动化设备和仪器,例如:雕刻机、医疗蠕动泵、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

外形尺寸图:



联系人:李先生    电话:18010107283    QQ号码:2223199877
