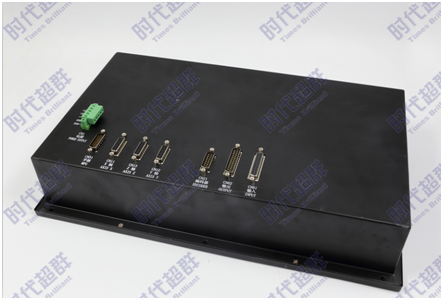

铣床加工中心数控系统背面图

其它手动操作：

1、 逆时针转、顺时针转、停止控制

：手动操作方式下，按此键，主轴逆时针转；

：手动操作方式下，按此键，主轴停止；

：手动操作方式下，按此键，主轴顺时针转。

1、 主轴点动

：此时主轴处于点动状态。

功能描述：按面板上的键可进入点动状态，主轴点动功能的开启与关闭需主轴处于停止状态。 主轴点动状态，按键，逆时针转点动；按键，顺时针转点动。点动速度由数据参数No.208 设定。

  主轴点动旋转时，按键，可停止主轴点动旋转，点动旋转停止时不会输出主轴制动信号。

K10.4 设置为1, 主轴点动在任何方式下有效。自动或录入方式下主轴处于点动旋转状态，此时运行程序将关闭主轴点动旋转并关闭点动功能。

参数设置：

PLC 参数K10.4 1/0：主轴点动在任何方式下/ 手动、手轮、回零方式下有效。数据参数No.208：主轴点动时的旋转速度。

3、冷却液控制

：任意操作方式下，按此键，冷却液在开关之间切换。

参数设置：PLC 参数K10.1 1/0：复位时主轴润滑以及冷却输出保持/ 关闭

4、 润滑控制

功能描述：

    (1)、非自动润滑：

DT13 =0：非自动润滑。

当DT13=0 时，为润滑翻转输出，按下机床操作面板键，润滑输出，重复按下则润滑输出取消。执行 M32 时，润滑输出，然后执行M33，润滑输出取消。

当DT13>1 时，为润滑定时输出，按下机床操作面板键，润滑输出，经过数据参数112 设置的时间后，润滑输出取消；执行M32，润滑输出，经过数据参数DT13 设置的时间后，润滑输出取消。若DT13 设置的时间未到，此时执行M33，则润滑输出取消。

(2)、自动润滑：

DT13>0：自动润滑，可设置润滑时间 DT13 和润滑间隔时间DT53

GXK-1000M 上电后开始润滑 DT13 设置的时间，然后停止输出，经过DT53 设置的时间后，再重复输出润滑，依次循环。自动润滑时，M32、M33 代码，机床操作面板键也有效。

参数设置：

参数：K10.1 1/0：复位时主轴润滑冷却输出保持/ 关闭

参数：K16.2 1/0：自动润滑有效时开机是/ 否输出润滑

数据：DT53: 自动润滑间隔时间(ms)

数据：DT13：自动润滑输出时间(ms)

：M 代码执行持续时间(ms)

：润滑开启时间(0-60000ms)(0: 润滑不限时)

5、换刀

：手动操作方式下，按此键，主轴刀具松开/ 夹紧。

6、主轴倍率的修调

手动操作方式下，当选择模拟电压输出控制主轴速度时，可修调主轴速度。

按键，修调主轴倍率改变主轴速度，可实现主轴倍率50％～ 120％共8 级实时

调节。
