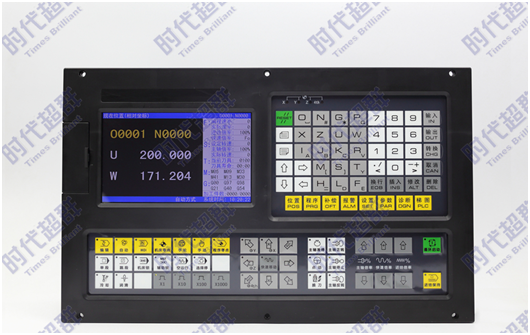

CX200T铣床加工中心数控系统为北京时代超群电器科技有限公司自主研发的普及型数控系统，具有竖式和横式两种结构，适配铣床、钻铣床、磨床等。 本系统采用32 位高性能CPU 和超大规模可编程器件FPGA，实时控制和硬件插补技术保证了系统μm 级精度下的高效率，可编辑的PLC 使逻辑控制功能更加灵活强大。本系统可控制5 个进给轴、2 个模拟主轴，1ms 高速插补，0.1μm 控制精度，显著提高了零件加工的效率、精度和表面质量。
一、驱动接口定义：

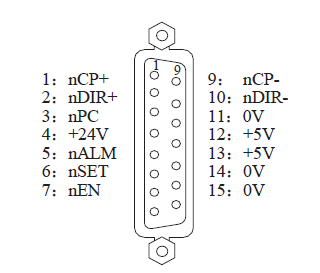

图 1-1 CN11、CN12、CN13、 CN14(15 芯 D 型孔插座) 接口

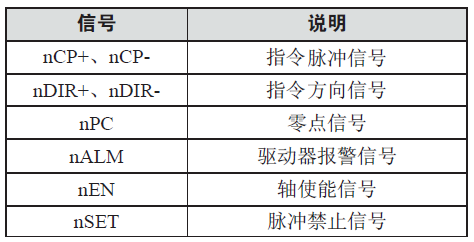

二、指令脉冲信号和指令方向信号
nCP+，nCP- 为指令脉冲信号，nDIR+，nDIR- 为指令方向信号，这两组信号均为差分（AM26LS31） 输出，外部建议使用 AM26LS32 接收，内部电路见下图 1-2：

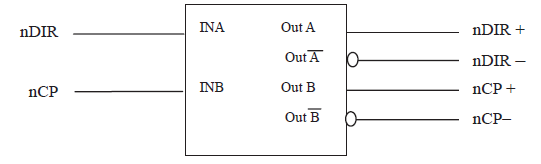

图 1-2 指令脉冲信号和指令方向信号内部电路
三、驱动单元报警信号nALM
由CNC 参数№ .009 的 Bit0、Bit1、Bit2、Bit3 和 Bit4 位设定驱动单元报警电平是低电平还是高电平。内部电路见图 1-3：

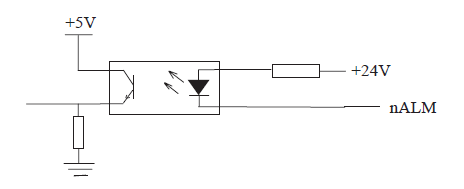

图 1-3 驱动单元报警信号内部电路 该类型的输入电路要求驱动单元采用下图1-4 的方式提供信号：

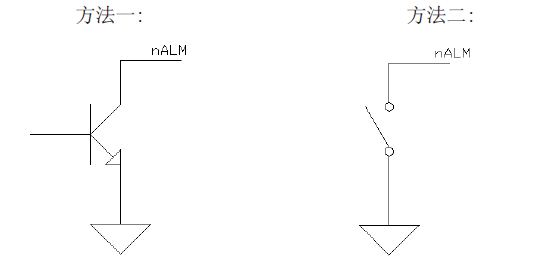

图 1-4 驱动单元提供信号的方式
四、轴使能信号 nEN
CNC 正常工作时，nEN 信号输出有效（nEN 信号与0V 接通），当驱动单元报警时，CNC 关闭nEN 信号输出（nEN 信号与0V 断开）。内部接口电路见下图 2-5：

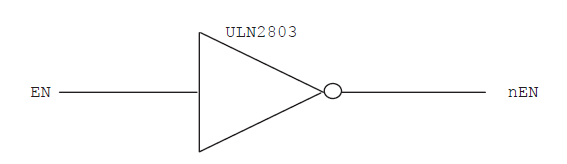

图 1-5 轴使能信号内部接口电路
