购买时代超群的产品买的不仅仅是产品，更重要的是服务，不管您买的是1套产品，还是100套产品，您都可以得到全程免费的专业的技术支持，助您完成****化的解决方案！产品免费保修一年！ 适用产品类型 数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统 裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统 位移台、一维控制平台、二维控制平台、三维控制平台 螺纹机控制系统、锁螺丝机控制系统 喷涂生产线控制系统、装配生产线控制系统、记米器控制系统 技术特点 自动执行：可实现实际运行、空运行、单段执行、终止程序、启动和暂停功能 手动操作：可实现手动高、低速、点动操作、回程序零、回机械零等操作。 程序管理：可实现对程序进行编辑、读入、删除、保存功能。 参数设置：可设置与加工、操作有关的各个控制参数，使加工效果达到****状态。
区别 | 原版CM30L | 2017新CM35L | 程序文件下载 | 串口线（选配） | USB线（标配） | 开机界面下载 | 串口线（选配） | USB线（标配） | 控制轴数 | ****到3轴 | 增加至4轴（可满足特殊要求） | 供电 | DC24V（不隔离） | DC24V（隔离）、USB口供电 | 输出口负载 | 单通道****100mA | 单通道500mA，****可达1A | 输入、输出数 | 16输入、8输出 | 14输入，8输出 | 按键 | 薄膜按键（质感差） | 独立按键（高寿命、质感强） | 面膜 | 带电路（难维护） | 高透独立面膜（易维护，低成本） | 接线端 | 扁平线与转接板结合使用 | 壳体背面直接出端子接线（方便、降低用户使用接线板成本） | 硬件结构 | 5年前的初级水平 | 丰富经验，结合大量测试，积累多年经验 | 软件结构 | 5年前的初级水平 | 结合多年用户要求，积累大量经验与需求 |
本系统具有高可靠性，高精度，噪音小，操作方便等诸多特点。本控制器可控制1-4个电机运动，可实现快速、直线插补、圆弧插补等多指令操作。具有循环、跳转等功能。简单、清晰的参数给您的操作带来方便和快捷。输入/输出的设置功能可方便您的使用和维修。 主要特点 全中文引导式操作 高性能、高速度32位处理器
专用运动控制芯片(信号输出为:单极性，方向+脉冲) 控制指令丰富：快速、相对、****、圆弧、延时、暂停、跳转、子程序、工件计数等等 DC24V（隔离）直流供电（USB口可以直接供电，方便学习与操作） 192×64点阵大液晶 28位独立接触式按键（手感更好，寿命大大延长） 背面直接出接线端子，无需再配置接线板（节省空间及成本） 14路光电隔离24V输入,8路光电隔离24V输出（输出能力增加，对系统更加安全，抗干扰能力加大）
掉电保存 计数器功能 20个文件存贮 单个文件程序****行数为480行 指令隐藏功能：可以选择隐藏不需要的指令，从而更加方便程序编辑与使用，并且可以隐藏或锁住程序文件，防止最终使用者对已编辑好的程序进行误操作 时间密码锁机功能：根据设定时间对系统进行上锁 适用场合：仪表车床、简易车床、简易铣床、简易钻床、 送料机、冲孔机、剪板机、 主要功能 自动加工：可实现单段/连续运行等功能。 手动操作：可实现高、低速手动、点动、回程序零、回机械零、直接控制输出口等操作。 程序管理：可对当前加工程序进行修改、保存。 参数设置：可设置与加工、操作有关的众多控制参数，使加工效果达到****状态

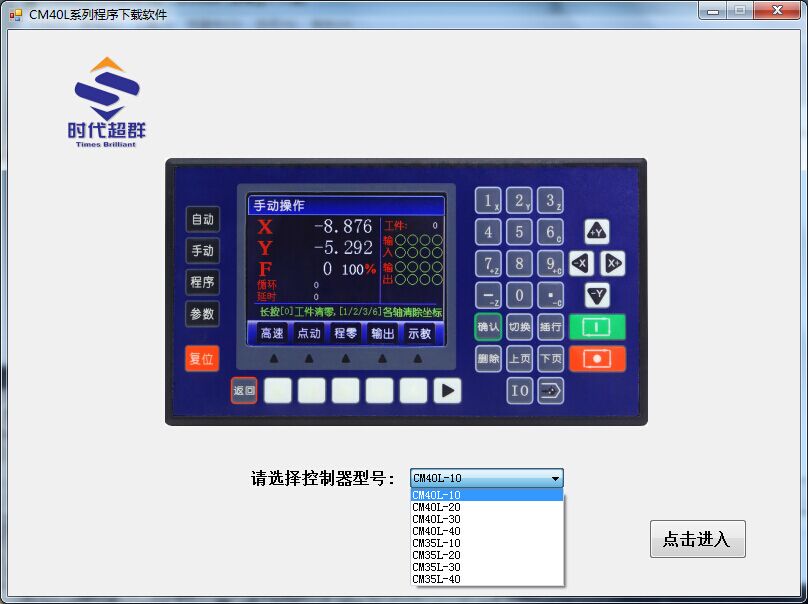

上位机软件通信介绍 1. 首页型号选择

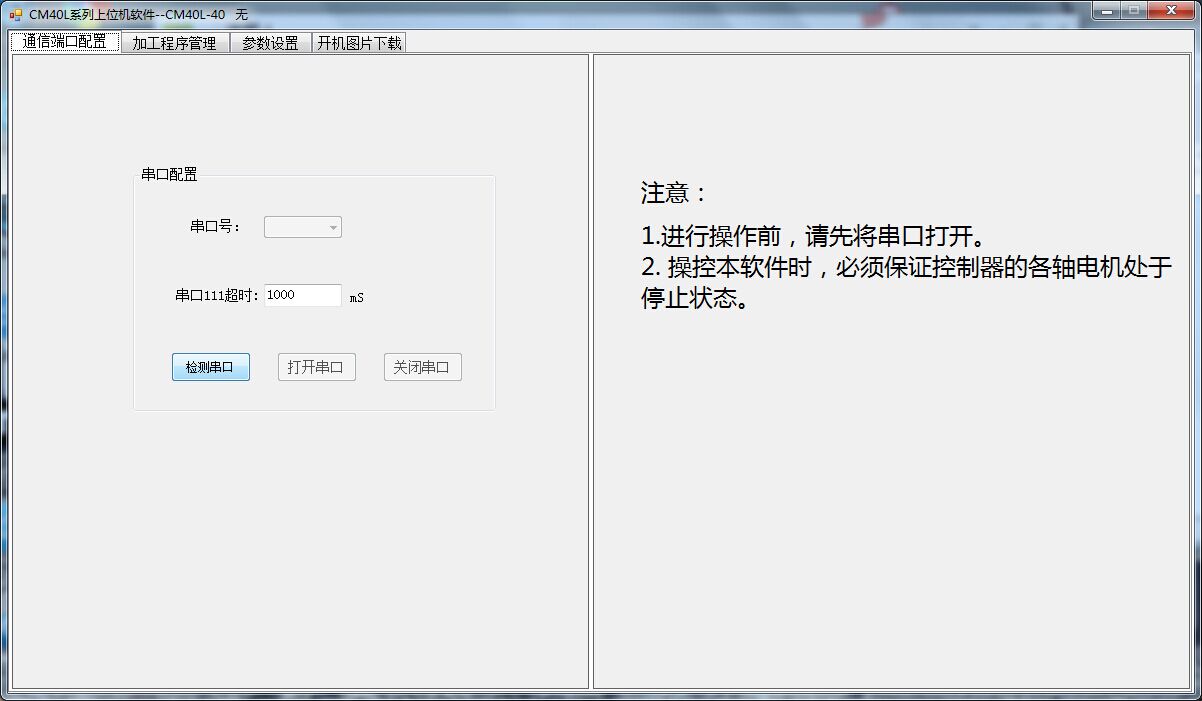

2.USB通信端口选择

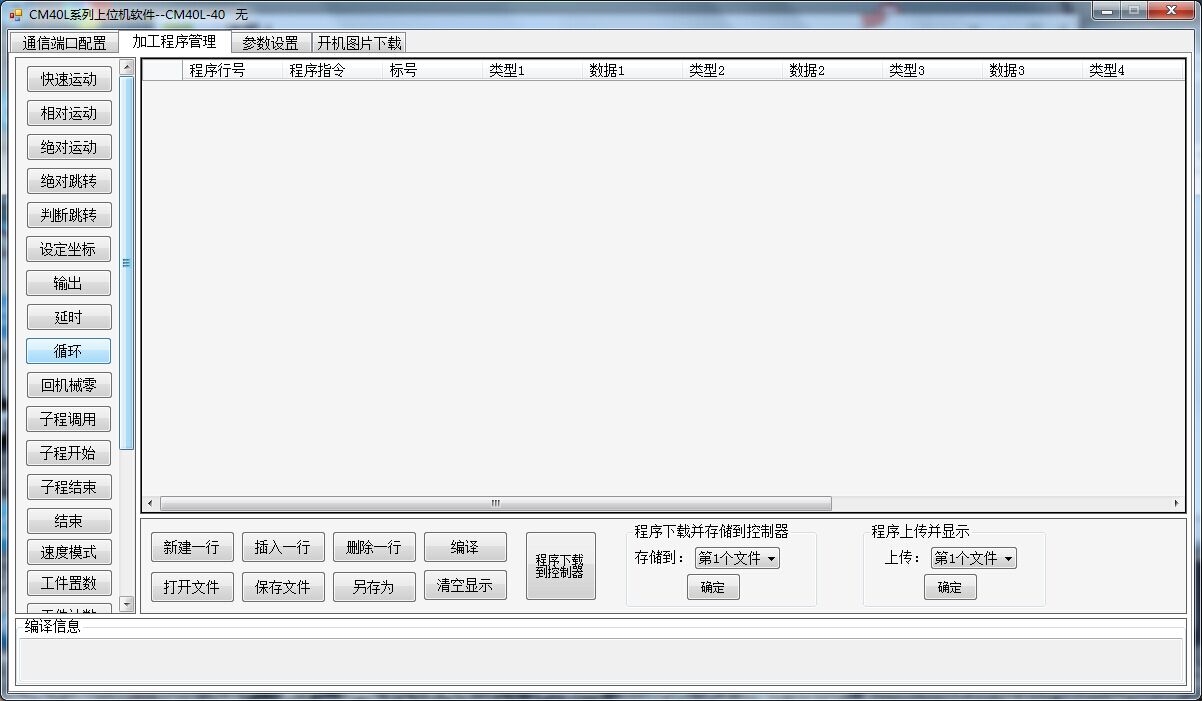

3.编程界面方便简洁,****的亮点是，可上传控制器已存储程序，与下载到控制器程序

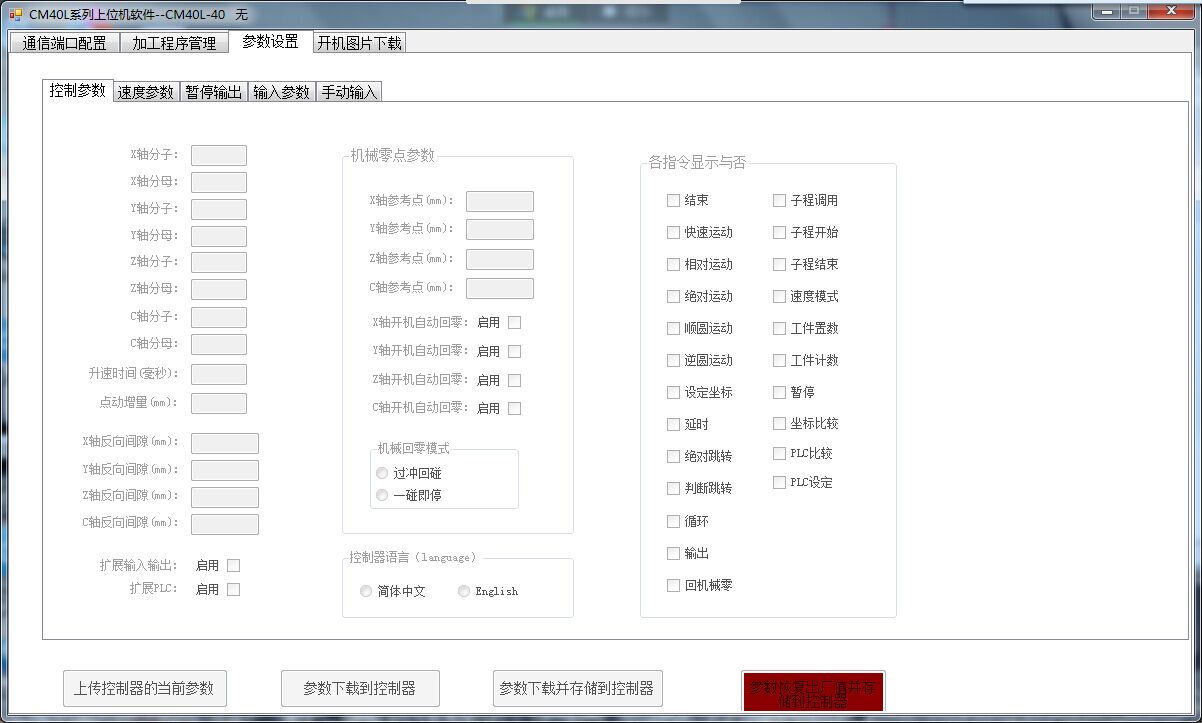

4.参数也可下载与上传控制器的数据，更方便编辑操作

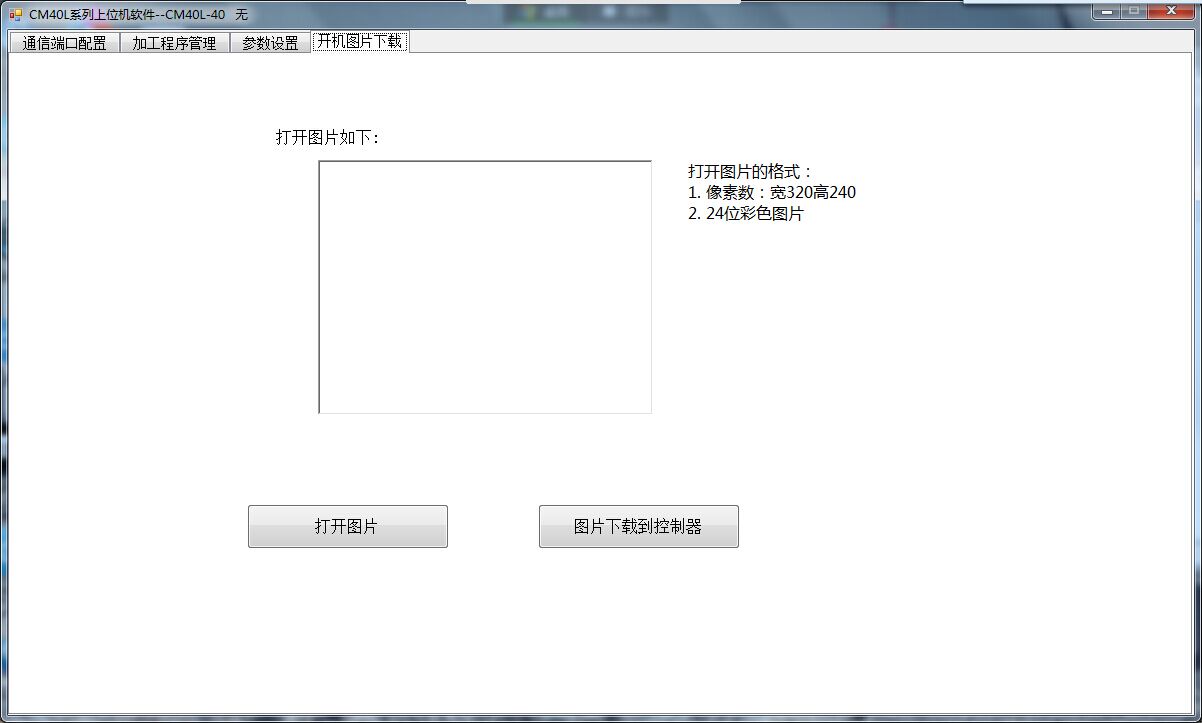

5.可下载彩屏开机界面，图片格式也可显示
输入输出扩展输入输出不足可外接扩展信号板（需另购） 客户经常会遇到,外部接的功能比较多，输入输出不够用，本控制器可扩展外部IO口最多增加到32个输入 24个输出。

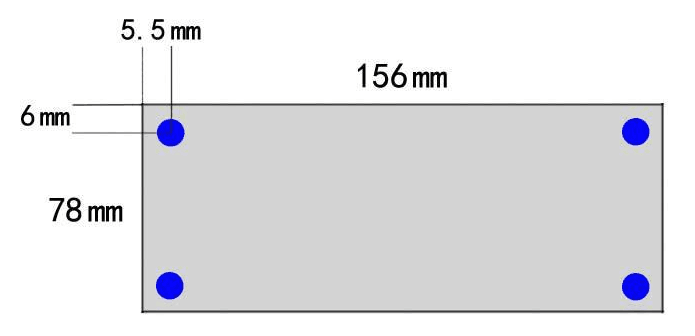

本扩展板需另购有需要联系店主价格如下： 16入16出价格：180元 8入8出价格：120元 16入0出价格：90元 0入16出价格：120元 安装尺寸图：

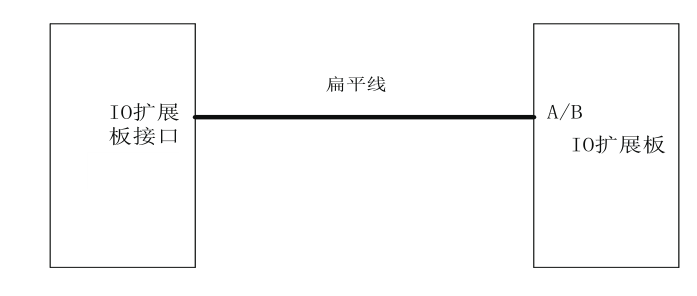

使用方法：
使用及测试方法如下： 1、参数→用户→用户密码：输入 123456 2、参数→控制→扩展输入输出：用“切换”键将“禁止”切 换成“有效” 3、按“确认”键（保存） 4、切断电源 5、将扩展板与 CM40L 系列 通过标配连接线连接好，并连接 好扩展板电源 6、将控制器与扩展板电源同时打开，或先打开扩展板电源， 然后打开控制器电源 7、打开控制器电源后，系统自动识别扩展板的输入及输出口 配置，进入正常主界面 8、IO →实入可以进行输入口测试操作或输出里面进行输出 口的操作 9、系统自带的 IO 设置可以正常配置
常见问题解答 1、初次使用CM35L控制器，怎样编写程序和保存程序呢？请举例说明。 案例动作要求： X轴电机先运行10mm，速度500mm每分钟，然后让一个输出口1接通，接通后等待输入口1的信号，直到输入口1有信号接通时，输出1断开 编程动作如下： 主界面下 选择“程序管理” 再选择“程序编辑” 长时间按住“F”键（这样就表示新建了一个文件，界面显示为“n001 结束 文件----”） 侧面选择“指令上翻”直到找到“相对运动”指令 界面会显示为 n001 相对运动 文件---- 标号：0 X：0.000 F:0 然后移动上下箭头，将光标移到X位置，按数字键，填写10，接着再移动光标到F位置，按数字键，填写500 填写好之后的界面上应该显示为： n001 相对运动 文件---- 标号：0 X：10 F:500 编写好n001之后，再按按键“下页”，界面显示如下： n002 结束 文件---- 标号：0 同理，再到侧面按键通过按“指令上翻”，找到“输出”指令 然后再移动光标，填写输出口及需要给输出口的状态 编写好n002之后，再按“下页”编写n003 以此类推 案例的程序编写好后如下： n001 相对运动 文件---- 标号：0 X：10 F:500 n002 输出 文件---- 标号：0 输出口：1 状态：通（通过“确认”键切换状态） n003 暂停 文件---- 标号：0 输入口：1 条件：通（通过“确认”键切换状态） n004 输出 文件---- 标号：0 输出口：1 状态：断（通过“确认”键切换状态） n005 结束 文件---- 编写好后，通过按键“上页”或者“下页”检查一番，没有问题，按一次“退出”按键 然后选择“程序保存”，然后根据提示输入文件名字（由1-4位数字组成） 再按“确定”按键就可以了 然后连续“退出”直到主界面，再选择“自动执行”后，按“启动”按键，就可以执行刚刚编写的程序了。 2、CM35L控制器连接伺服驱动器时，脉冲应该设置多少？电子齿轮比应该怎么计算？ 以时代超群DM系列高压驱动器为例 一：伺服使能 1.调 PN-10为0 PN-74为1 重新上电 2.调 PN-09为0 PN-03为0 重新上电 二：带控制器运行 1.连接所有配线， P24--24V+ M24--24GND PUL+ -- 转接板5V+ PUL- -- 转接板Xcp DIR+ -- 转接板5V+ DIR- -- 转接板DIR 2.进入控制器手动选项，运行手动转动与点动转动，查看电机是否正常旋转。 三：根据不同用户调节电子齿轮比（PN-01、PN-02。一般为默认4:1）即2500个脉冲一圈。控制器的电子齿轮比是1:1，然后点动增量填2500的话，按一次电机转一圈。 注意：伺服驱动器电子齿轮为1:1时，是10000脉冲一圈。 3、用新款CM35L系统做焊接的时候，V/G端子必须单独接24V电源吗？ 假如是用来做焊接系统的话，并且用的是新款TC55系统，那么V/G端子强烈建议要单独接块24V开关电源，并且与系统供电端子24V、0V的电源是不共地的，这样可以发挥系统IO电气隔离所带来的稳定性，特别注意，所有电气设备器件一定要有效的接地 。 4、CM35L控制器输出口怎么控制继电器？ 操作步骤： 1）、首先按下控制器上的程序管理，在按程序编辑，在按指令上翻或指令下翻，找到输出指令，填写输出口号，按下退出，在按下程序保存，在按下确定键提示保存成功退出即可。 2）、外部线路连接，控制器的输出口接到继电器的负端，继电器的正端直接连接到开关电源的正极。 3）、上电即可使用。

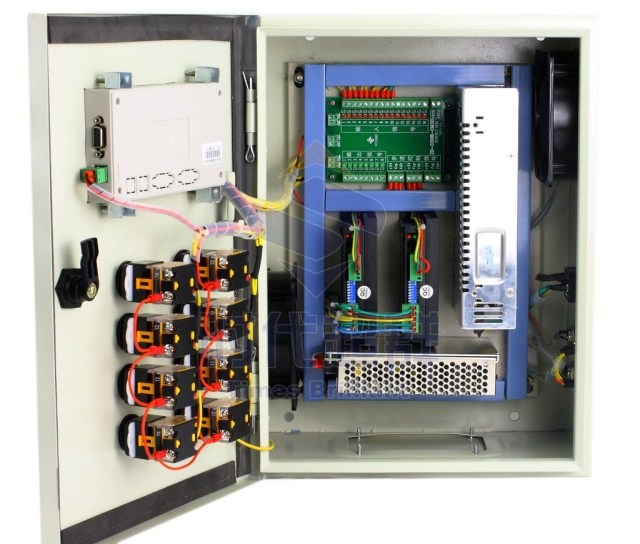

可定制专业电气配套控制箱
联系方式：QQ:467102884 电话：13811070445（刘女士）
