什么是控制板(ZC)
2016年10月20日

随着国内经济的发展居,智能家居已经受到广泛使用,而控制板是电器中必不可少的角色,我们都知道电器中常常有着大大小小的原件,而这些原件都是组成这些控制板的一部分,那到底什么是控制板呢?


控制板也是一种电路板,其运用的范围虽不如电路板来的宽泛,但却比普通的电路板来的智能、自动化,能起到控制作用的电路板,才可称为控制板。控制板主要包括面板、主控板和驱动板,其使用范围大到厂家的自动化生产设备,小到儿童用的玩具遥控汽车,控制板分为以下几类:



机械类控制板


  机械设备中电源控制板又常分为中频电源和高频电源控制板。中频电源控制板通常接在可控硅中频电源上和其他的中频工业设备配合使用,工厂中一般机械控制板有:液体灌装机控制板、自动钻孔机控制板、自动攻丝机控制板、定位贴标机控制板、超声波清洗机控制板等;



  家居类控制板


  家电控制板也融入了物联网技术,还有许多商用的控制板都纷纷上市,比如说:家电物联网控制器、智能家居控制系统、小家电控制板、柜式冷暖空调控制板、电热水器控制板、家用油烟机控制板、洗衣机控制板、智能门禁控制系统等。


  汽车类控制板


  可时时监控汽车行驶状态、更安全的为驾驶员提供信息。我们生活中常见的汽车控制板有:汽车LED尾灯控制板、汽车音响控制板、车载GPS定位控制板、汽车胎压监测控制板、汽车倒车雷达控制板、大灯控制器等。


  医疗类控制板


  医疗类控制板主要作用是在医疗仪器上的控制仪器工作,数据采集等。周围常见的医疗仪器控制板有:医疗数据采集控制板、电子血压计控制板、体脂计控制板、心跳计控制板、按摩椅控制板、家用理疗仪控制板等。



CS10-1


  CS10-1 是我公司****研发的智能步进 伺服电机脉冲发生器,具有体积小、可靠性高、寿命长、输出脉冲稳定等特点。


系统特点:

· 控制轴数:单轴

· 指令特点:任意可编程(可实现各种复杂定位控制)

· ****输出频率:25 KHz(特别适合控制细分驱动器)

· 转接板:控制器自带转板方便与驱动器接线

· 编程条数:最大99 条

· 输入点:4 个( 非隔离)

· 输出点:1 个( 非隔离)

· 一次位移范围:-99999 ~ +999999

· 工作状态:自动运行状态、手动运行状态、程序编辑状态、参数设定状态

· 升降速曲线:本控制器最大特点,多条曲线可任意设定(可分别设定升速和降速,满足 不同要求, 如:快升CS10-1   单轴步进/ 伺服控制器慢降、慢生快降)

· 显示功能:6 位数码管可显示坐标、延时、计数等,指示灯可显示 手动/ 自动/ 编辑状态

· 自动运行功能:可编程,通过面板按键控制自动运行的启动和停止等操作

· 手动运行功能:可调整位置(手动的点动速度和点动步数可设定)

· 参数设定功能:可设定起跳频率、升降速曲线、手动状态定长可调、手动状态速度可调

· 编程指令:共10 条指令;支持50 行程序

· 程序编辑功能:可任意插入、删除和修改程序

· 电源DC:12V-24V

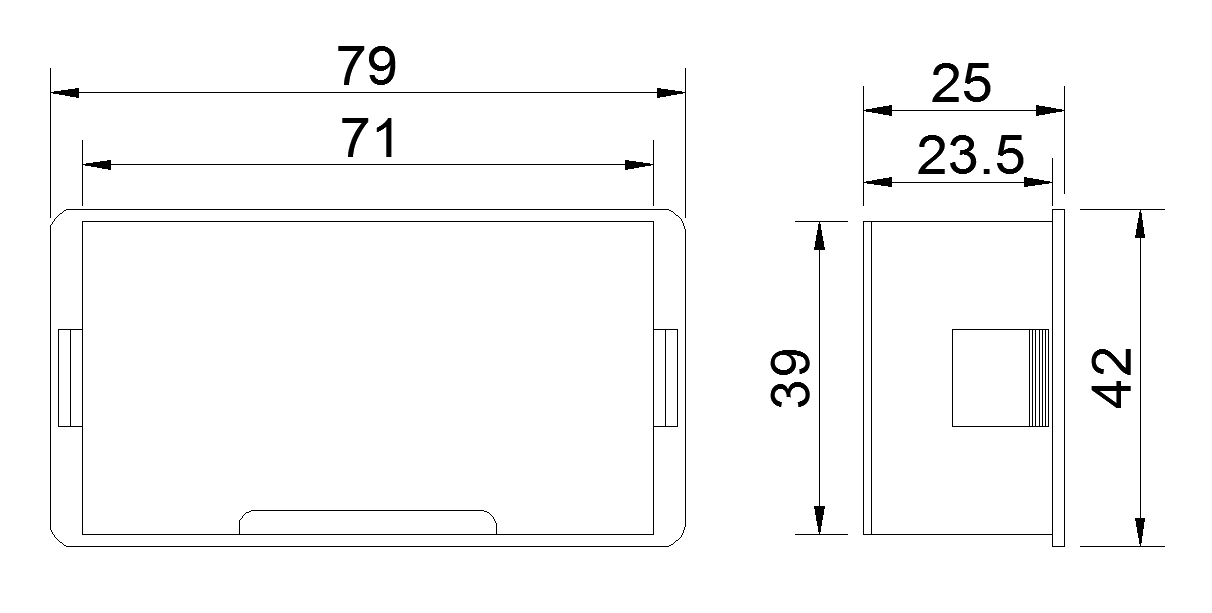

尺寸图:




联系人:李先生    电话:18010107283    QQ号码:2223199877
