同步带型模组和丝杆型模组是滑台家族中最常见的两种分类。同作为具有高精度、高负载、高速度、结构简单、安装维护方便的自动化传动部件，它们具有很优异的性价比，因此几乎应用于各个领域。但这两类模组还是有着很多不同的地方，而精确的掌握它们之间的差异可以帮助客户选择最合适的产品来满足自己的生产需求。 同步带型模组和丝杆型模组****的差异在精度和速度上。由于结构的原因，同步带型模组的速度传动的效果要比丝杆型模组好，因此当我们使用时，速度或者说是加速度为第一考虑因素时，一般选用同步带型模组。

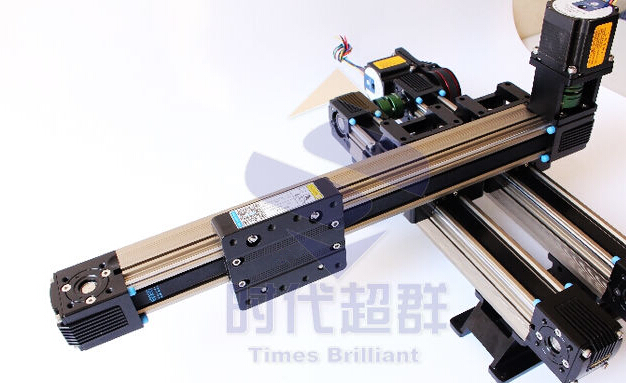

DS45M75-100
丝杆型模组在结构设计时，着重于对精度、推力、刚度等方面内容的考虑，因此它的运动精度要比同步带型模组高，其重复定位精度目前可达0.02mm。

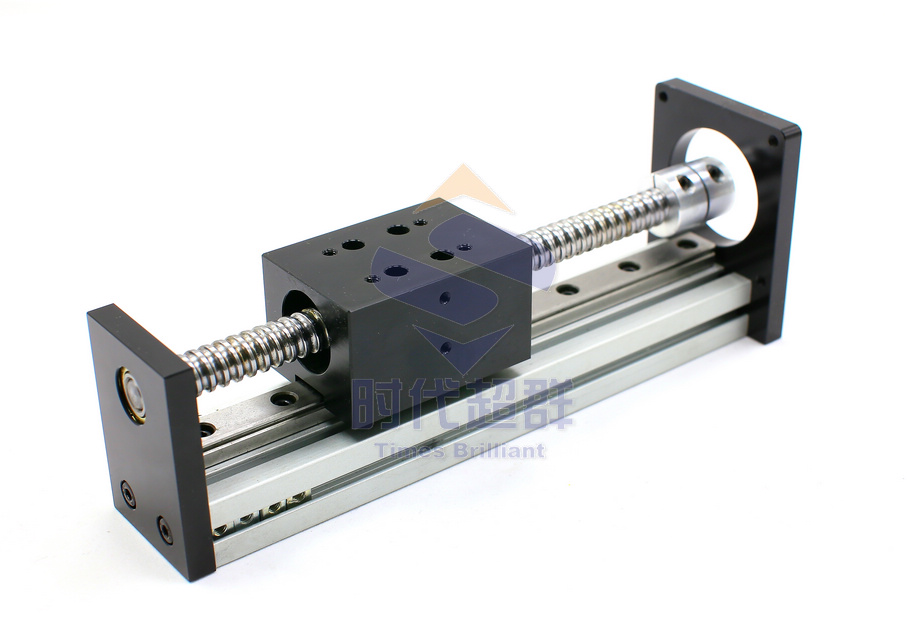

CBX1204-100
总体来讲，同步带型模组精度高，负载能力优异，预期使用寿命长，多用于1m以上的长行程传动机械设备上;而丝杆型模组精度极高、运行平稳，多用于微调或者微动作的传动机械设备上。
CBX1204-100

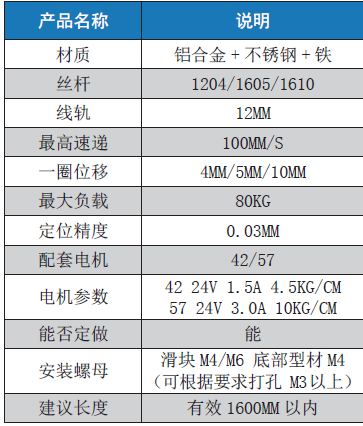

一般规格：
线性滚珠丝杠直线导轨滑台CBX1204系列，有效行程可从50mm-1600mm
该导轨滑台的可配电机： （1）42HBS48BL4-TF7
电机步距角1.8° 扭矩0.5NM 电流1.7A 法兰42 机身长48 止口22 轴径8 轴长26 定位孔31 温升………………85K Max 环境温度………………-40℃ ~+55℃ 绝缘等级………………B 级 绝缘电阻………………500VDC 100MΩ Min 绝缘强度………………500VAC 50Hz 1mA Min

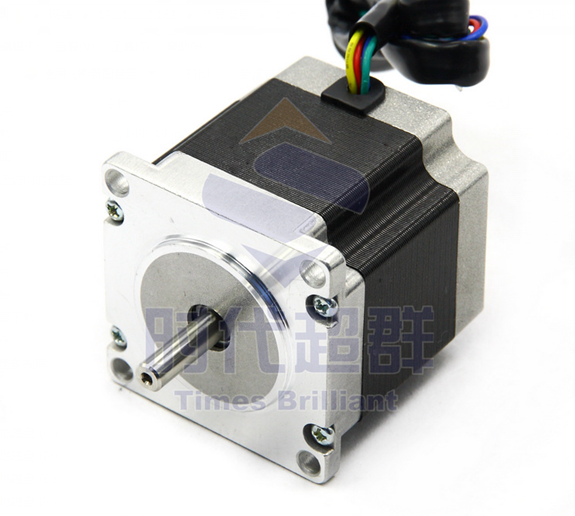

（2）57HBS56AL4-TF8
电机步距角1.8° 扭矩1.2NM 电流3A 法兰57 机身长56 止口38 轴径8 轴长20.5 定位孔47 温升………………85K Max 环境温度………………-40℃ ~+55℃ 绝缘等级………………B 级 绝缘电阻………………500VDC 100MΩ Min 绝缘强度………………500VAC 50Hz 1mA Min
（3）60EBP115ALC-TF0
电机步距角1.8° 扭矩3NM 电流5.8A 法兰60 机身长115 止口38 轴径8 轴长25 定位孔47 温升………………85K Max 环境温度………………-40℃ ~+55℃ 绝缘等级………………B 级 绝缘电阻………………500VDC 100MΩ Min 绝缘强度………………1000VAC 50Hz 1mA Min

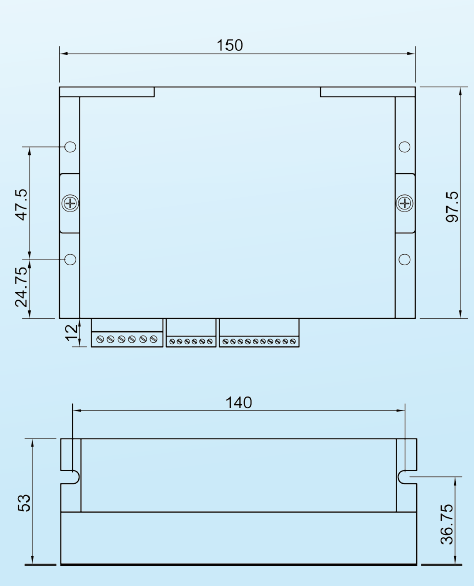

闭环驱动器：ZDM-2HA865 闭环步进驱动器功能： ·采用全新32 位电机控制专用DSP 芯片 ·采用先进的矢量型闭环控制技术 ·LED 数码管显示配按键操作，直观明了，操作方便 ·静态电流和动态电流可以任意设置（0-7.2A 范围内） ·可适配驱动(57/60) 和86 系列混合式闭环步进电机； ·光电隔离信号输入/ 输出 ·脉冲响应频率****可达200KHz； ·提供16 档通用细分选择，****256 细分 ·提供与各种脉冲源相匹配的电子齿轮（任意细分值） ·具有过流、过热、过压和跟踪误差超差等保护 尺寸图：
