如何确定步进电机驱动器电压、电流及配用(LP)
2016年11月11日

步进电机驱动器的电压和电流应该如何确定呢?如何配用步进电机驱动器?时代超群工程师认为针对电压和电流建议两种方案来确定步进电机驱动器配用。


1.步进电机驱动器电压的确定

混合式步进电机驱动器的供电电源电压一般是一个较宽的范围(比如ZD-2HD442的供电电压为9-42VDC),电源电压通常根据电机的工作转速和响应要求来选择。

如果电机工作转速较高或响应要求较快,那么电压取值也高,但注意电源电压的纹波不能超过驱动器的最大输入电压,否则可能损坏驱动器。

2.步进电机驱动器电流的确定

供电电源电流一般根据驱动器的输出相电流I来确定。如果采用线性电源,电源电流一般可取I 的1.1~1.3倍;如果采用开关电源,电源电流一般可取I 的1.5~2.0倍。

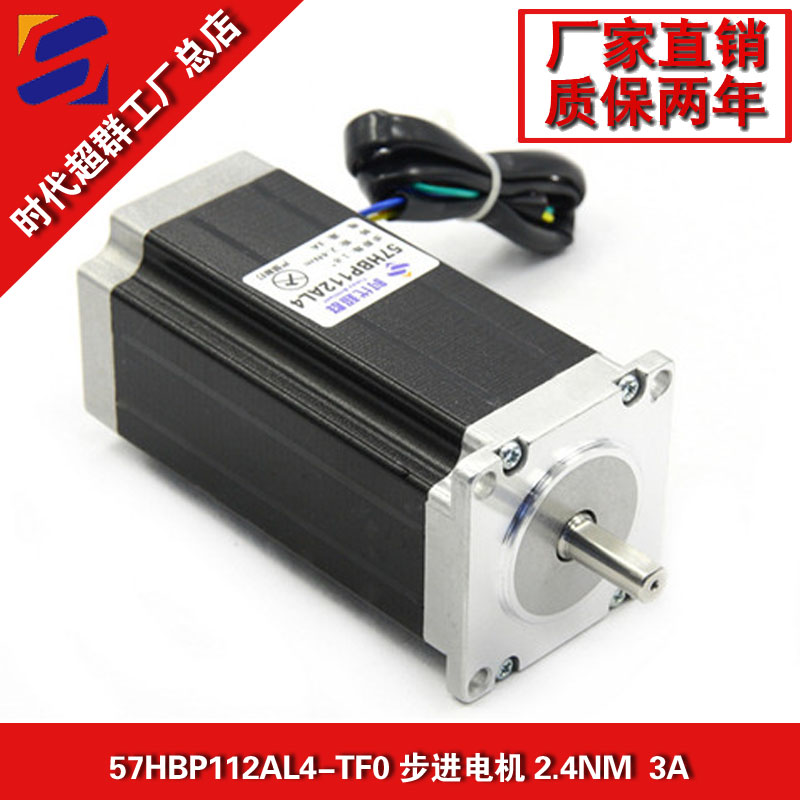

配用步进电机驱动器:根据电机的电流,配用大于或等于此电流的驱动器。如果需要低振动或高精度时,可配用细分型驱动器。对于大转矩电机,尽可能用高电压型驱动器,以获得良好的高速性能。比如57HBP112AL4-TF0,电流为3A,配套驱动选用细分驱动ZD-2HD442(0-4.2A)

联系方式:QQ:467102884  电话:13811070445(刘女士)
