步进电机的应用越来越普遍。在使用过程中，电机的相序主要靠引出线的颜色、长度来区分。若找不到说明书或标记不清，则步进电机的接线将十分麻烦。

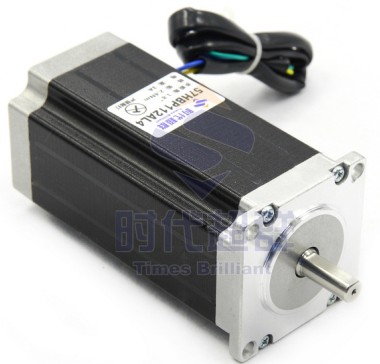

57HBP112AL4-TF0

大家都知道步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。下面山社步进电机工程师以五相步进电机为例教大家在如何在步进电机不知道接线方法的情况下接线：

1、用万用表电阻挡找出步进电机的五相绕组：Al—A2、B1-B2、C1-C2、 D1-D2、El-E2;

2、把万用表拨到直流微安挡。将万用表的表笔接到其中一相，如B相上，红表笔接B1，黑表笔接B2;

3、将电池分别接步进电机其余四相，在接通瞬间记下万用表指针摆动幅度。如果指针反转，则要调换电池极性。在四次接通的瞬间，指针有两次摆动幅度****，说明这两次电池所接的是万用表所接B相旁边的两相，即A相和C相;

4、将万用表接A相或C相中的一相，如接C相。用上述方法可找出C相旁边的两相：B相和D相。依此类推，可按顺序找出A、B、C，D、E五相相序;

5、电池接A相，万用表接B相，在电池接通的瞬间，万用表指针正转(如指针反转，应调换电池极性)，则电池正极所接的Al端和万用表红表笔所接的B1端为首端。依此方法，可以确定其余三相的首端C1，D1、E1。

下边介绍一下两相步进电机接线的技巧

86HBP98AL4-TK0+ZD-2HD542

时代超群两相步进电机需区别A相B相，白绿一相，蓝黑一相

在没有说明书的情况下如何判断步进电机四条线的定义？

先将步进电机的4条线分开，用手转动电机轴，感觉一下此时的阻力。然后将步进电机的任意两条线短接在一起，此时再用手拧电机轴，如果感觉阻力与刚才一样，则可判断这两条线不是同一相；如果感觉阻力比刚才有明显的增加，则可判断这两条线是同一相，可接在驱动器A+、A-，另外两条线则接在B+和B-。
