0.5NM步进驱动一体式套装搭配线性滚珠丝杆滑台使用(LP)
2016年12月7日



型号:42HBS48BL4-TF7两相混合式步进电机,机身高48MM,扭矩0.5N.m,电流1.7A,轴径Φ8MM,D轴,轴长25mm,广泛适用范围于激光、医疗、纺织、安防等行业。


42系列两相混合式步进电机根据型号命名规则分为以下几种:






ZD-M42两相步进电机驱动模块高集成度,高可靠性;接口采用超高速光耦隔离,抗高频干扰能力强;安装在电机背面,减少占用空间;****输入电压:DC32V(峰值);整步、二细分、四细分、十六细分可调;过热自动关断输出保护;输出电流可选:0A-1.8A;自动半流锁定;支持脱机、使能、锁定等功能;可搭配42以下两相步进电机。


ZD-M42与买ZD-M42S的区别主要在于两者可调细分不同。M42的****细分只能达到16细分,而M42S的****细分能够达到128细分。两者可根据客户需求来购买,如果M42的条件能满足客户需求那就配置M42的驱动器,反之则配M42S。M42的价格比M42S价格优惠。

可搭配时代超群线性导轨使用

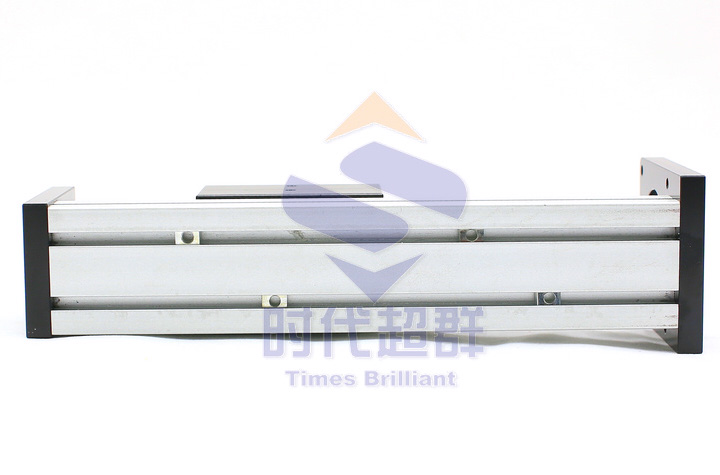

CBX系列线性滚珠丝杠直线导轨滑台CBX1204-100,有效行程100mm,丝杠规格为1204滚珠丝杠,即12mm直径,4mm导程,有效行程可做到1400mm,可做成1605、1610规格的滚珠丝杠可配42/57步进电机、无刷电机,60闭环伺服电机等


型号

丝杆规格

(mm)

定位精度

(mm)

丝杆速度

(mm/s)

垂直载重

(KG)

水平载重

(KG)

有效行程
CBX滚珠丝杆
1204、1605、16100.030-5010301.5米以内
DBX滚珠丝杆
1204、1605、1610
0.03
0-50
5151.5米以内
EBX滚珠丝杆
1204、1605、1610
0.03
0-50
10501米以内
GBX滚珠丝杆
1605、1610、2020、20100.03
0-100
1003002.5米以内
HBX双线导轨
12040.03
0-50
501001.5米以内
HBX加强款导轨
1605、1610、2020、2010
0.03
0-100
1003002米以内
CTX梯形丝杆
0808
0.3
0-60820900mm
DTX梯形丝杆
08080.3
0-60515900mm
ETX梯形丝杆
0808
0.3
0-60
1030900mm
DSXM密闭同步带
导程60mm同步带
0.3
0-500
0203米
DSXP普通同步带
导程60mm同步带
0.3
0-500
0203米



联系方式:QQ:467102884  电话:13811070445(刘女士)

配套电机:

42系列两相混合式步进电机

57系列两相混合式步进电机

适配57以下电机的驱动模块各优势比较

57步进电机与57电机驱动器的配套注意事项

实例解析电机的选配

57以下步进电机可搭配驱动器有哪些

适配57以下电机的驱动模块各优势比较

0.9NM两相高精度低噪音步进电机经典搭配

1.5NM三相57系列步进电机性能测试

50V直流两相86系列电机优质配套驱动器
