视频地址：http://v.youku.com/v_show/id_XMTU5MjA0MzczNg==.html

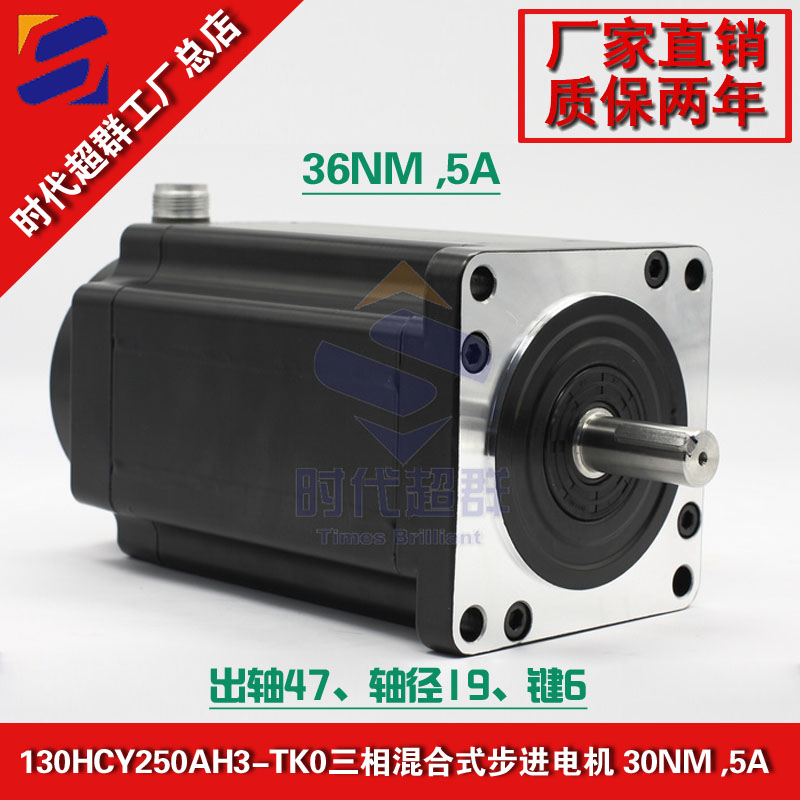

时代超群采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。130HCY250AH3-TK0三相混合式步进电机
步距角1.2°，扭矩37N.m，电流5A，机身高250MM，轴径Φ19MM，键6，出轴长47mm，广泛适用范围于激光、医疗、纺织、安防等行业。 型号 Model | 老型号
old Model | 相数
Phase | 步距角
Step Angle | 静转矩
Torque
(Nm) | 电流
Current
(A) | 相电阻
Resistance
(Ω) | 相电感
Inductance
(mH) | | 110HCY130AL3-TK0 | 110BYG350-100 | 3 | 1.2 | 10 | 3 | 11.0 | 17 | | 110HCY160AL3-TK0 | 110BYG350-130 | 3 | 1.2 | 13 | 3.5 | 1.2 | 22.6 | | 110HCY190AL3-TK0 | 110BYG350-160 | 3 | 1.2 | 16 | 5 | 0.8 | 17.5 | | 110HCY250AL3-TK0 | 110BYG350-220 | 3 | 1.2 | 20 | 5 | 0.8 | 24.4 | | 110HCY280AL3-TK0 | 110BYG350-250 | 3 | 1.2 | 25 | 5 | 11.0 | 27
|
型号
Model | 老型号
old Model | 相数
Phase | 步距角
Step Angle | 静转矩
Torque
(Nm) | 电流
Current
(A) | 相电阻
Resistance
(Ω) | 相电感
Inductance
(mH) | | 130HCY230AH-TK0 | 130BYG350-230 | 3 | 1.2 | 30 | 5 | 0.8 | 29 | | 130HCY250AH-TK0 | 130BYG350-250 | 3 | 1.2 | 36 | 5 | 0.8 | 25 | | 130HCY290AH-TK0 | 130BYG350-290 | 3 | 1.2 | 50 | 6 | 0.7 | 30 |
 ZD-3HE2270M三相步进电机驱动器单电源输入，电压范围：AC110V～220V；驱动电流 1.2A/相到7.0A/相分
16档可调；设有16档等角度恒力矩细分，****分辨率 60000步/转,其它细分可定制完成；****反应频率可达 200Kpps；步进脉冲停止超过
100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热；接口信号光耦隔离；内部强电、弱电光耦隔离；信号电平：5V～24V兼容；工作温度：-30℃～85℃；适配电机：三相
57、86、110、130、150系列高压电机；相位记忆功能；带电机电感量调节功能，适配电机发挥****效能。
CM35L-20智能双轴步进/伺服控制器，该控制器采用高性能32位CPU，驱动装置采用细分步进电机或者伺服电机，配备液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高精度，噪音小，操作简单等特点。 主要功能： 自动：自动运行、空运行、单步运行 手动：电机正反转、回程序零、回机械零、输出控制 程序：程序的编辑，读入、删除、保存 参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等 外部手动：控制电机正反转，启动、暂停、报警、急停等 指令丰富：20 条控制指令 USB：可以直接用USB 线对系统进行供电，方便开机画面及程序的传输，学习与操作 隔离IO 口：带有与系统隔离的输入输出口，输出口能力****可到1A 背面直接出端子接口：减少转接板，背面端子可以直接接线，清晰方便并且节省成本
技术指标： 最小数据单位：0.001mm ****数据尺寸：±99999.999mm 快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时） ****加工速度限速：9000mm/min（当脉冲当量为0.001mm 时） ****脉冲输出频率：150KHz 控制轴数：1-4 轴（X,Y,Z,C） 联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补 电子齿轮：分子:1-99999,分母：1-99999 系统主要功能：自动、手动、程序、参数、自检、设置等
联系方式：QQ:467102884
电话：13811070445（刘女士）
