42直线导轨滚珠型丝杠导轨 长400mm，有效行程300mm，含电机总长为350mm。丝杠导程为4mm，即电机转一圈丝杠转动距离4mm。滑块移动速度1—50mm/s。

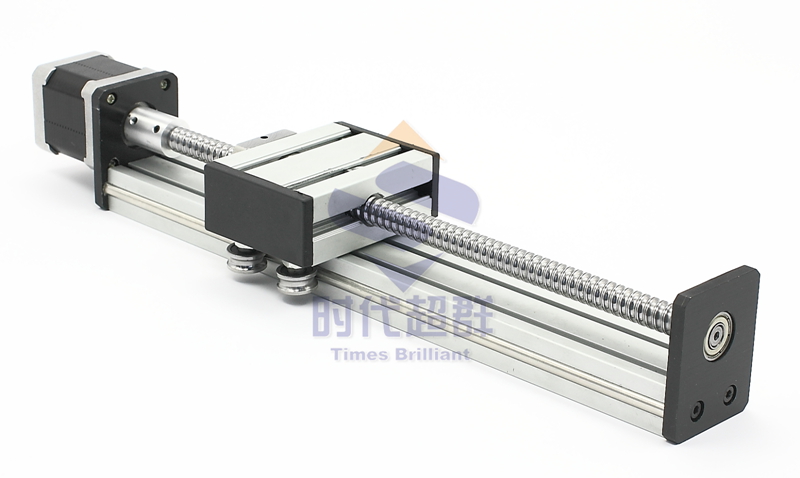

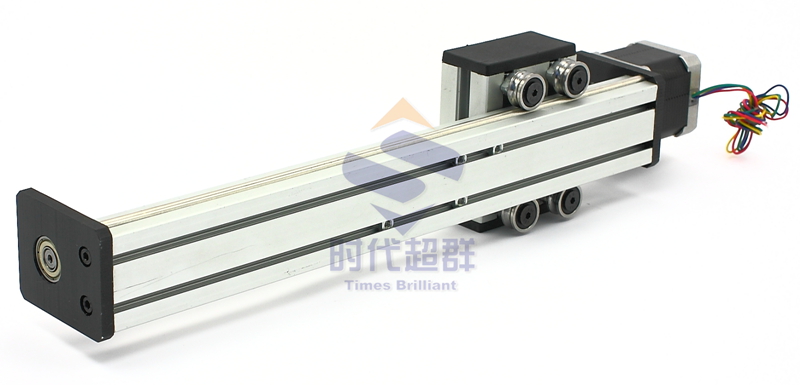

直线导轨整体图：

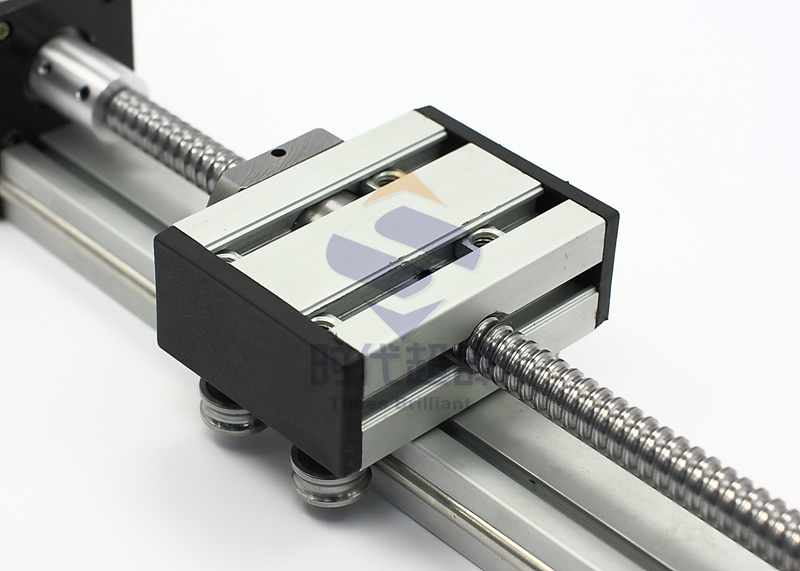

直线导轨背部图：

滚珠丝杠细节图：精度更高 使用寿命更长

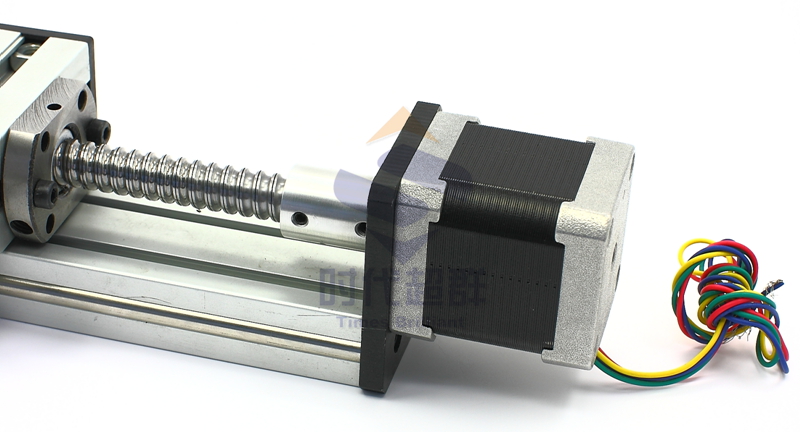

电机与联轴器：

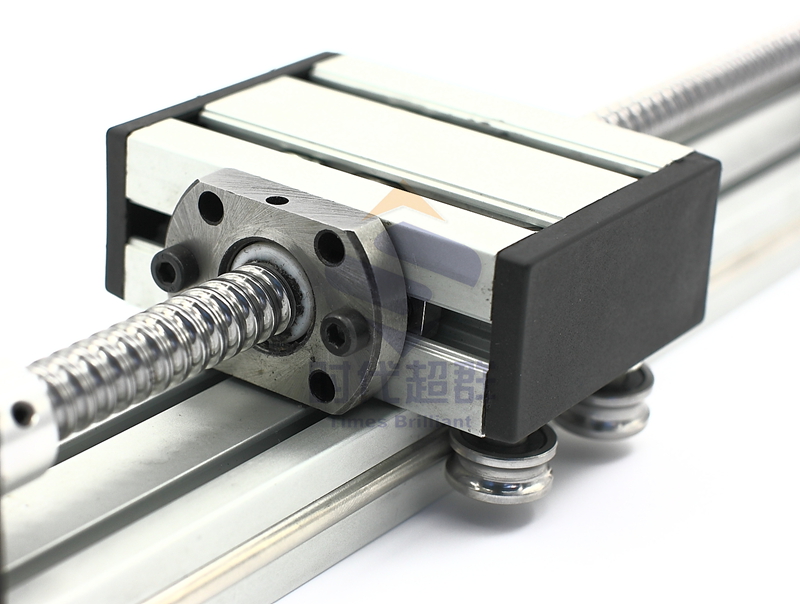

滑台特写：

图纸电机为42HBS48BL4-TF7两相混合式步进电机，机身高48MM，扭矩0.5N.m，电流1.7A，轴径Φ5MM，铣扁，轴长24mm，线长350MM，广泛适用范围于激光、医疗、纺织、安防等行业。

可搭配驱动器（推荐两款可安装在电机背部，超级省空间的驱动器）

ZD-M42两相步进电机驱动模块高集成度，高可靠性;接口采用超高速光耦隔离，抗高频干扰能力强;安装在电机背面，减少占用空间;****输入电压：DC32V(峰值);整步、二细分、四细分、十六细分可调;过热自动关断输出保护;输出电流可选：0A-1.8A;自动半流锁定;支持脱机、使能、锁定等功能;可搭配42以下两相步进电机。

ZD-2HD330性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流3A；****输入电压：DC 32V(峰值)；内部每秒0-10K脉冲，实现简单控制；适用于42、57系列步进电机；整步、2、4、8、16、32、64、128细分可选；短路、过流、过热保护功能自动保护；自动半流锁定，减少待机发热；支持脱机、使能、锁定等功能。
