垂直载重一百公斤，由于负载重量很大。还是垂直在受力，我们建议选用丝杆的传动方式（非常省力的传动方式）下面介绍一款水平载重300KG，垂直在中100KG的滚珠丝杆重型导轨滑台：
时代超群HBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块，水平****载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010 1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米
台模组一直以来都为自动化发展带来了巨大的机遇，因而使用时要注意维护好设备。时代超群导轨系列：滑轮式滚珠滑台DBX系列，滑轮式梯形滑台DTX系列，线轨滚珠滑台CBX系列，双线轨滚珠滑台HBX系列，光轴梯形丝杠滑台ETX系列，光轴滚珠丝杠滑台EBX系列，同步带导轨滑台系列。 1、精密、坚固 2、可单轴使用 3、可用于多轴组合 4、可模组化应用 5、结构简洁，可节省机械设计空间 6、具有多种安装与连接方式和附件可供设计选择 7、可搭配多种马达与马达控制调节器 8、可多点定位与多段控制 9、选用合适的附件，可提高组装效率 10、满足设计上不同的精度要求 客户要求带动一百公斤的物体做垂直上下运动，导轨选择完了，如何选择电机呢。首先要确定好客户想要的速度，客户要求，五分钟行驶有效行程为1500MM，那么，1分钟的话就要走300MM，丝杆导程为5mm的话，电机一分钟就要走60圈，那么这种速度我们选择步进电机就可以了。我们选择86系列电机就可以了，由于客户是垂直使用，负载又大，所以电机一定要加刹车的。也不断电的时候，电机没有自锁能力，负载很容易就掉下来了，下面推荐两款刹车电机：

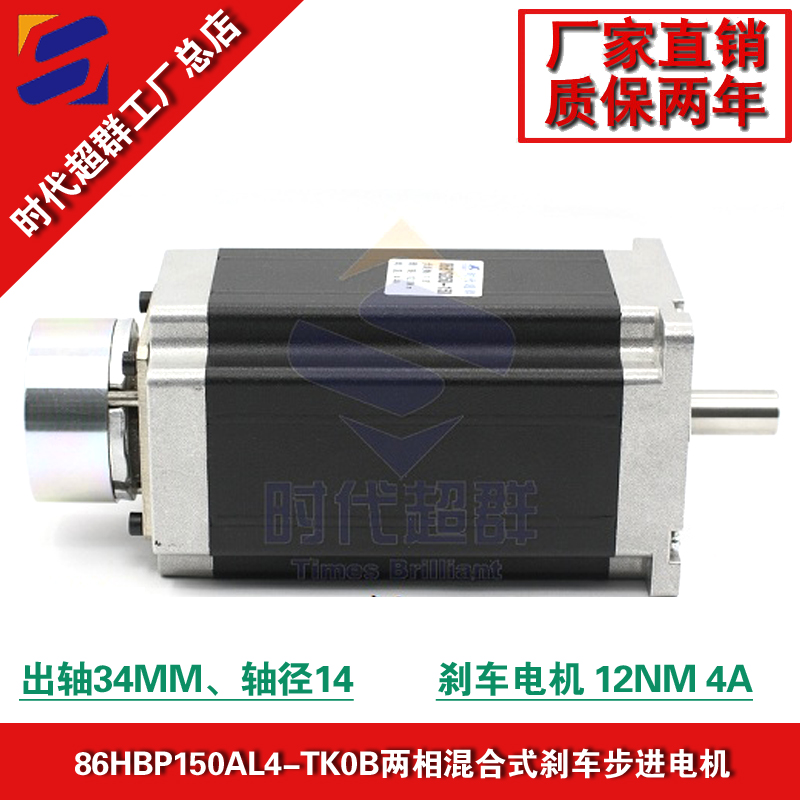

步进电机使用刹车的条件。 1.使用环境不稳定 2.经常的突然断电，可使电机，断电后，立即停止工作。效率高，避免的损失。 86HBP150AL4-TK0B该电机采用世界上****型的永磁式刹车，比普通的弹簧式的优点为噪声小，反映快，寿命长，发热小，耗电低诸多优点
该制动力借助于一个永磁体(Brake-BKE) 产生。
对于所有制动器，必须连接一个DC24V电压，以形成气隙。集成制动器通过插塞式连接实现在恶劣环境条件下的运行(IP54)，并且能够进行快速、无缺陷的连接。 这种带刹车的电机广泛用于半导体设备，邦定机，包装机械，纺织机械，数控机床，生物分析检测仪器，各种工作站，光学检测设备，激光调焦设备，拉锥机，汽车检测等设备。 联系方式：QQ:467102884
