在组合机床自动线中，一般根据不同的加工精度要求设置三种滑台 (1)液压滑台，用于切削量大，加工精度要求较低的粗加工工序中; (2)机械滑台，用于切削量中等，具有一定加工精度要求的半精加工工序中; (3)数控滑台，用于切削量小，加工精度要求很高的精加工工序中。 一般组合机床自动线中的数控滑台采用步进电机驱动的开环伺服机构。采用PLC控制的数控滑台由可编程控制器、环行脉冲分配器、步进电机驱动器、步进电机和伺服传动机构等部分组成，避免产生反向死区或使加工精度下降;而丝杠传动则应该根据该单元的加工精度要求，确定是否选用滚珠丝杠。采用滚珠丝杠，具有传动效率高、系统刚度好、传动精度高、使用寿命长的优点，但成本较高且不能自锁。

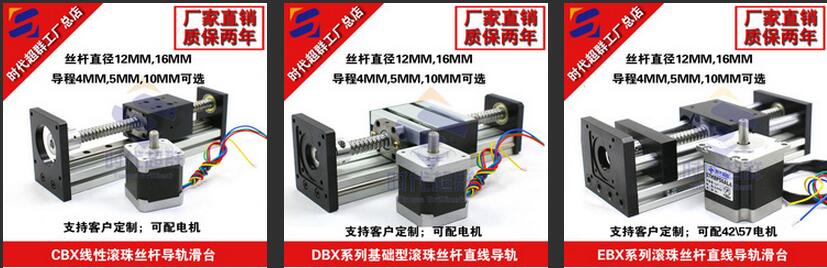

时代超群滚珠丝杠直线导轨，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，有效行程可做到1400mm，可做成1605、1610规格的滚珠丝杠可配42/57步进电机、无刷电机，60闭环伺服电机等
1、四方向等载受负荷力 2、高刚性，高负荷 3、高精度 4、平滑，低噪，环保无污染 5、结构小型化 可编程控制器(简称PLC)以其通用性强、可靠性高、指令系统简单、编程简便易学、易于掌握、体积小、维修工作少、现场接口安装方便等一系列优点，被广泛应用于工业自动控制中。特别是在组合机床自动生产线的控制及CNC机床的S、T、M功能控制更显示出其****的性能。
CM30D系列控制器是为公司生产的面板型运动控制器（数控系统），可同时控制三台驱动器带动电机同事工作。采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。 成功应用于以下产品：
数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。 裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。 位移台、一维控制平台、二维控制平台。 螺纹机控制系统、锁螺丝机控制系统。 喷涂生产线控制系统、装配生产线控制系统、记米器控制系统。
视频地址：http://v.youku.com/v_show/id_XMTU4OTc0ODUxMg==.html PLC控制的步进电机开环伺服机构应用于组合机床自动生产线上的数控滑台控制，可省去该单元的数控系统使该单元的控制系统成本降低70~90%，甚至只占用自动线控制单元PLC的3~5个I/O接口及<1KB的内存。特别是大型自动线中可以使控制系统的成本显著下降。
联系方式：QQ:467102884
电话：13811070445（刘女士）
