CS10-1可编程控制器定长度定角度编程实例解析(LP)
2017年2月13日


CS10-1控制器是我公司新款研发制作控制器, 支持步进电机或伺服电机角度定长 外部输入口控制器,支持1路输出控制其他设备的开关量信号 支持程序编辑手动控制 可以做电机的升降速 启动速度功能 支持循环 定次数次数循环功能等

本控制器虽然小巧,但功能完善强大,其性能可比市场上的智能单轴控制器,比起其他简易控制器,优越性更加明显。

如何利用此款控制器做简单的编程?

下面介绍本控制器的10 条指令功能。



下面介绍两款编程示例,来让大家更清楚了解此款控制器如何编程

例一(定长度)

运行要求:输入1 有效时电机以每分钟180 圈的速度运行10 圈,输入2 有效时电机以每分钟240 圈反转20 圈。

编程分析:首先编这个程序的时候,需要知道驱动器细分是多少,假设现在驱动器细分是16 细分,3200 脉冲电机转动一圈(代表的意思是电机1 秒电机转动1 圈是3200 脉冲),那我们就可以算出需要的速度和位移量。

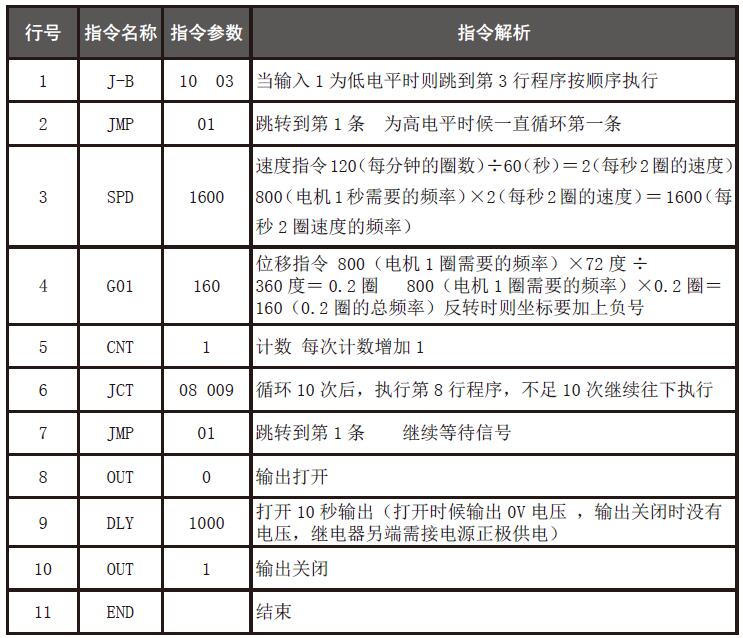

例二(定角度)

运行要求:需要输出控制电磁阀打开与关闭 输入1 给10 次信号,每次电机以每分种120 圈的速度转72 度,满足10 次后电磁阀打开10 秒后关闭编程分析:首先编这个程序的时候,需要知道驱动器细分是多少,假设现在驱动器细分是4 细分,800 脉冲电机转动一圈(代表的意思是电机1 秒电机转动1 圈是800 脉冲),那我们就可以算出需要的速度和位移量。注意:输出需要接继电器控制器电磁阀。


联系方式:QQ:467102884  电话:13811070445(刘女士)
