时代超群CBX系列梯形丝杆直线导轨采用高刚度铝合金做机体；（可配42、57步进电机、60闭环伺服电机），导程8mm 丝杆直径8mm

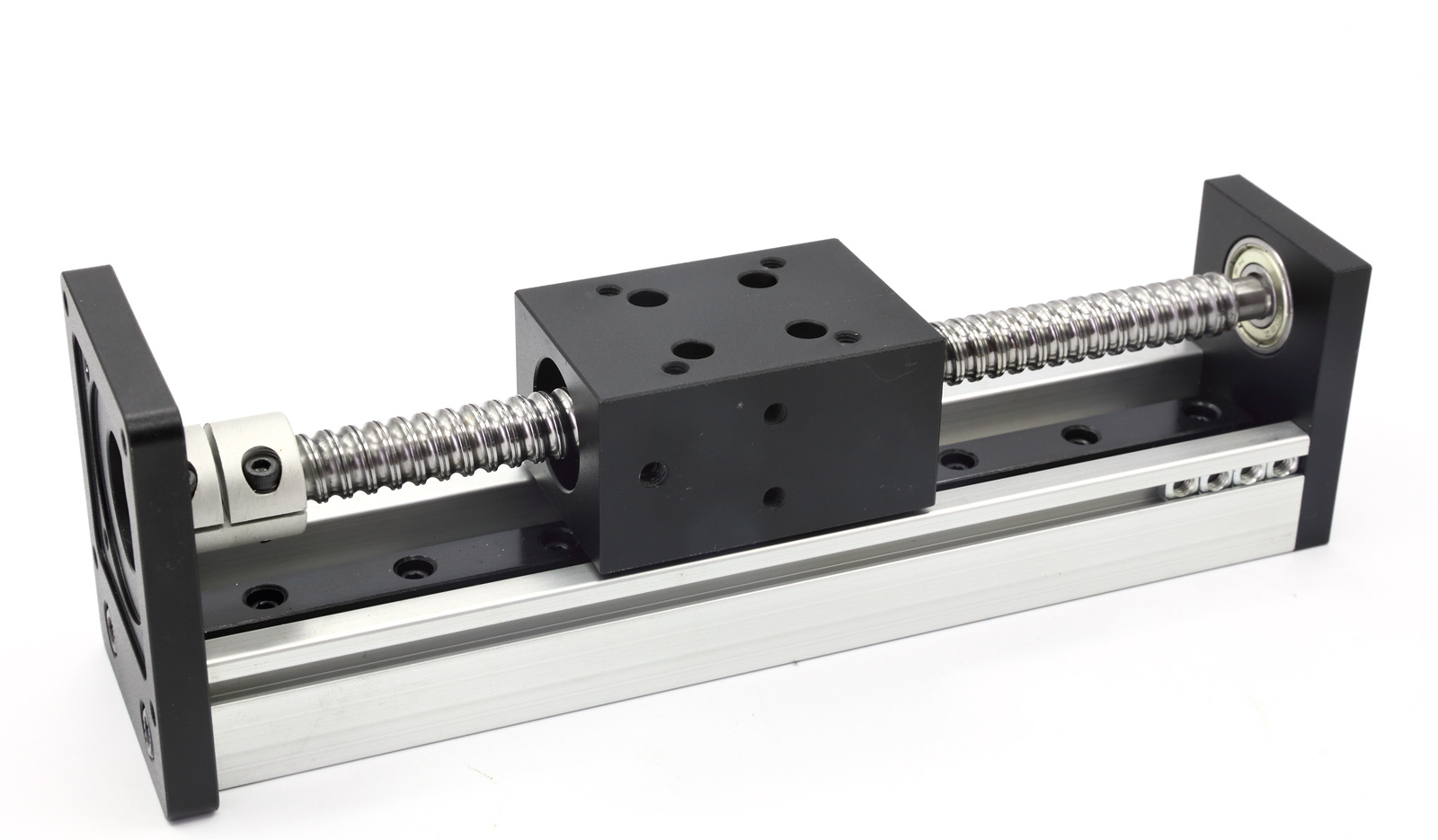

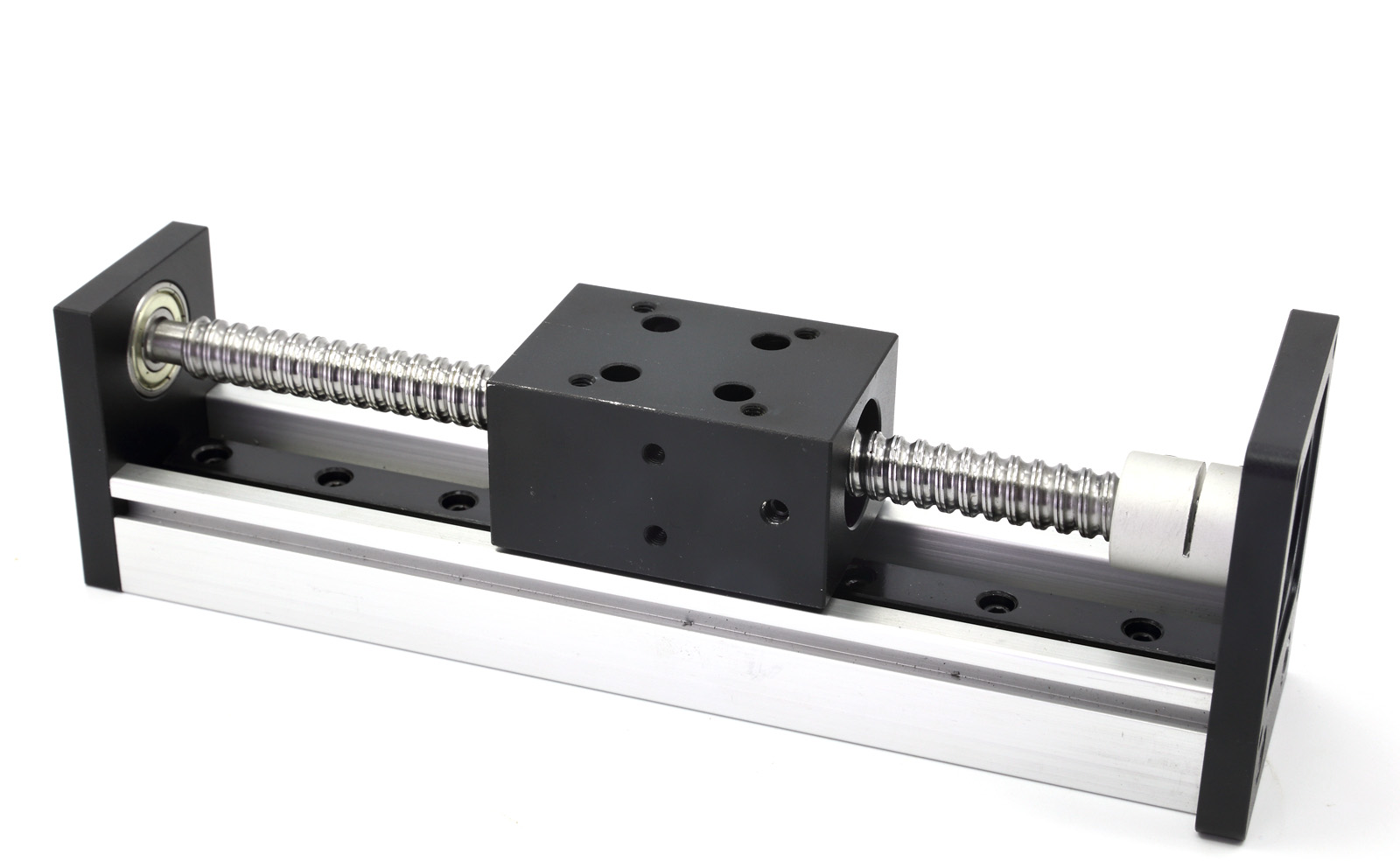

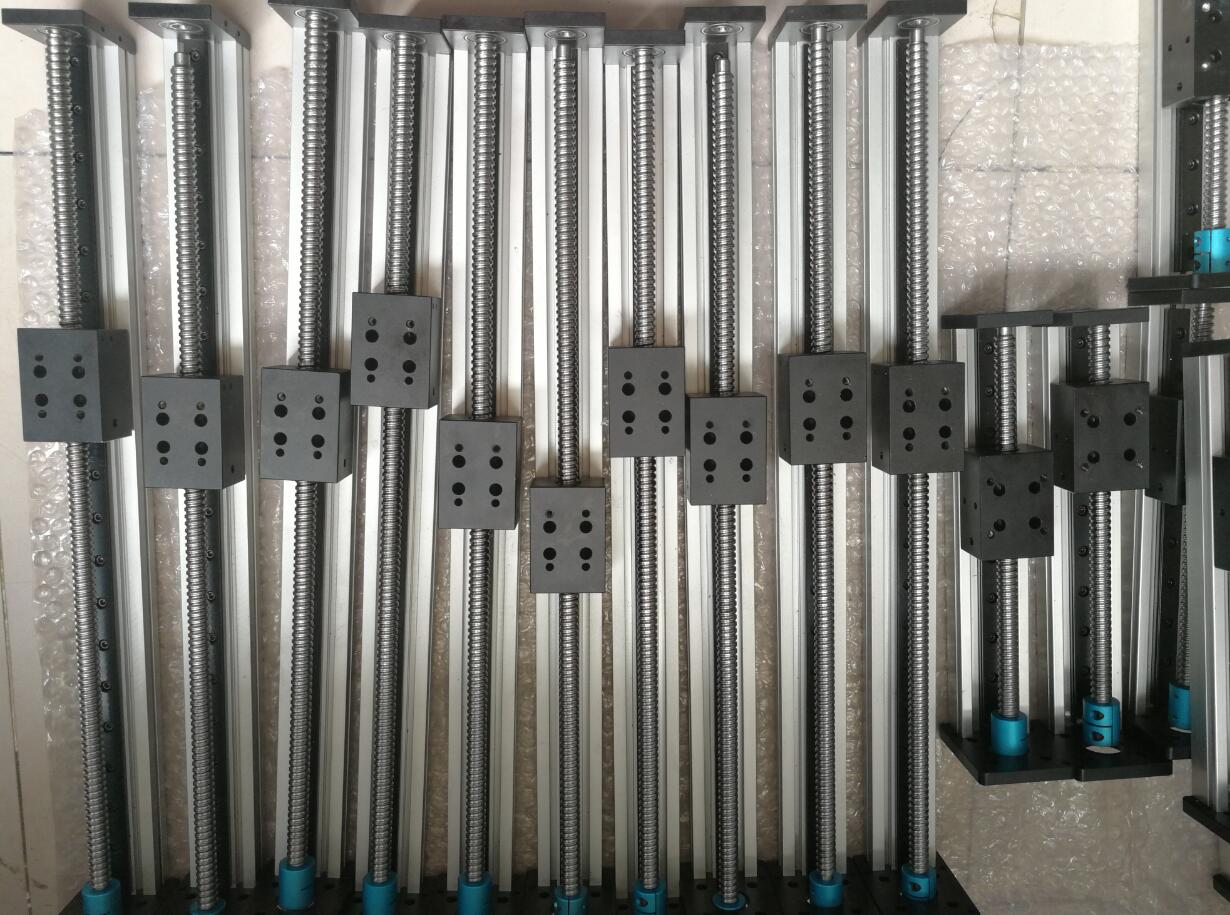

水平载重30Kg，垂直载重10KG，有效50mm-1500行程，定位精度0.03MM。****可到60mm/s；可任意组装，接收非标定制。可做成1605、1610规格的滚珠丝杠。上图为CBX1204-400A-K，有效行程400MM。滑块孔位根据客户具体要求做了特殊处理，来满足客户的安装需要。

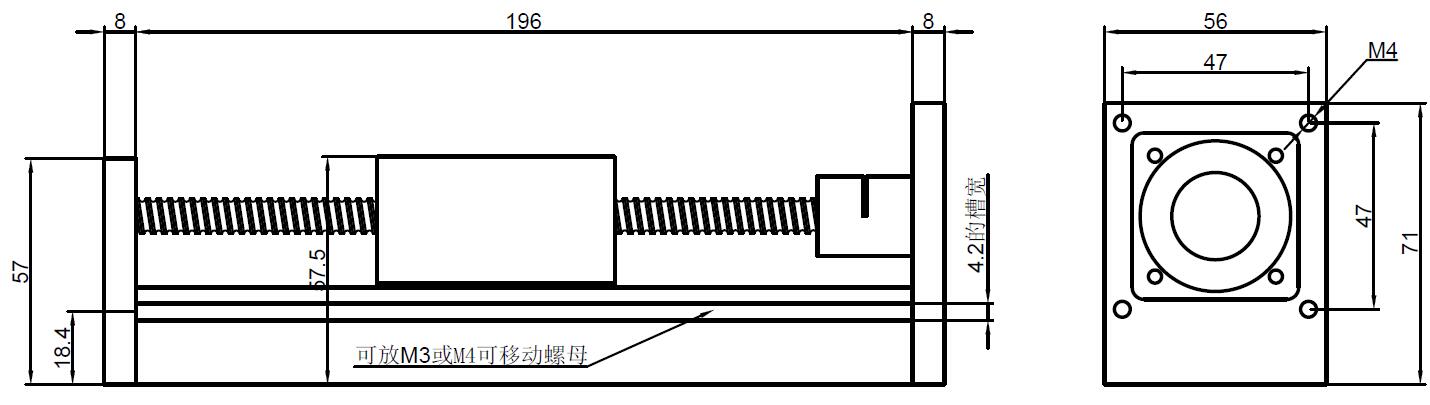

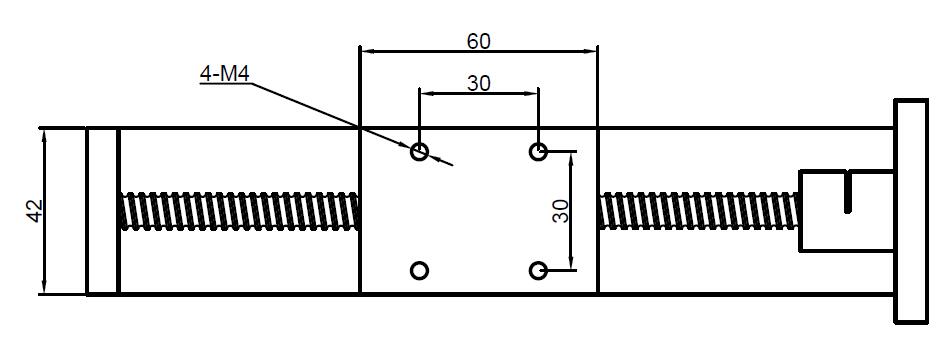

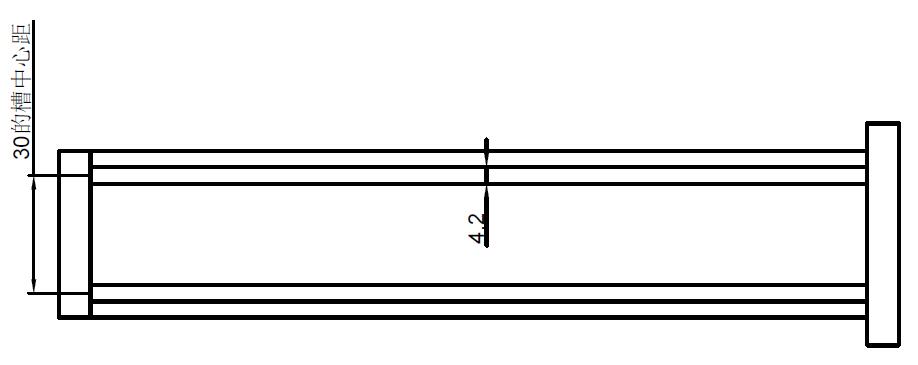

常规产品尺寸图如下，可根据客户具体要求定制不同的有效行程和安装孔位

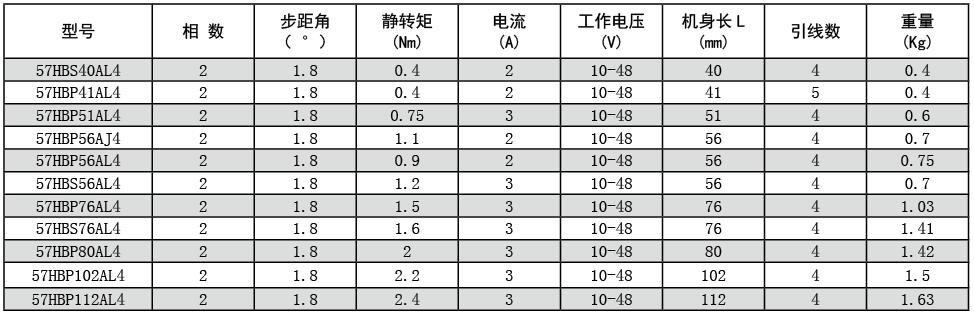

可搭配42或者57系列电机，导轨链接片为42/57系列通用连接片 型号
| 步距角
| 静转矩
Nm | 电压VDC | 电流
A | 轴长
mm | 轴径
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.21 | 12 | 0.4 | 22 | 5 | 0.2 | | 42HBS33BJ4-TR1 | 1.8 | 0.21 | 12 | 0.4 | 38 | 5 | 0.2 | | 42HBS33BJ4-TR2 | 1.8 | 0.21 | 12 | 0.4 | 42 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.33 | 12 | 0.4 | 22 | 5 | 0.26 | | 42HBS40CJ4-TR0 | 1.8 | 0.33 | 12 | 0.4 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.5 | 12 | 0.4 | 22 | 5 | 0.33 | | 42HBP39BL4-TR0 | 1.8 | 0.3 | 12 | 1.3 | 25 | 5 | 0.27 | | 42HBP47BL4-TR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-TF0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-DR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 27/22 | 5 | 0.37 | | 42HBP60BL4-TR0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HBP60BL4-DF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 20--10 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 24 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
联系方式：QQ:467102884
电话：13811070445（刘女士）
