下面是客户特殊定制的用于冰激淋机使用的一套无刷套装+6速比的减速机+ZM-6615驱动器。
高压直流无刷电57BL115S21-230TF9 24V 210W 3000转，具体参数见下表，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。可用于抽油烟机、抽水机等家用器具，以及电控制器、发动机等汽车领域。应用范围非常广泛。配套ZM-6615高性能无刷驱动器(控制器)是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器；三相全桥，PWM斩波方式；闭环稳速，大负载时电机仍能保持转速；纯硬件设计，高速度，高抗干扰能力；周波限电流方式，保护更加精确快速；低发热，大功率。 联系方式：QQ:467102884
电话：13811070445（刘女士）
型号 | 电压
V | 额定功率
W
| 额定转矩
N.M | 额定转速
rpm | 空载转速
rpm | 额定电流
A | 空载电流
A
| 级对数 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 | 57BL115S30-3150
| 310
| 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2 |
配套精密行星减速机

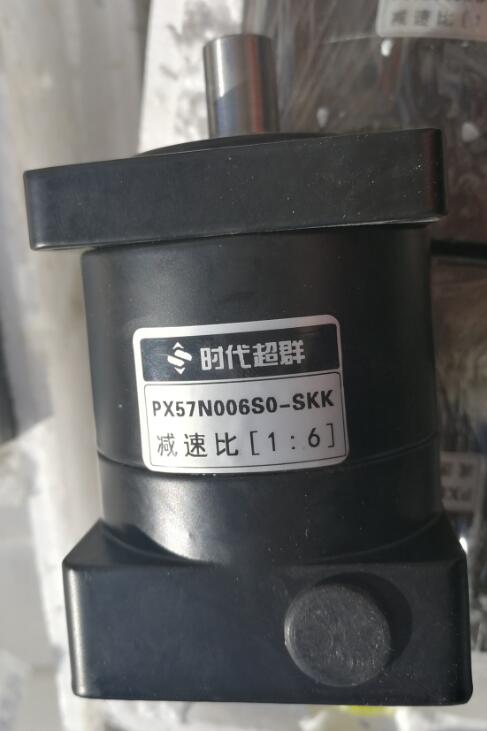

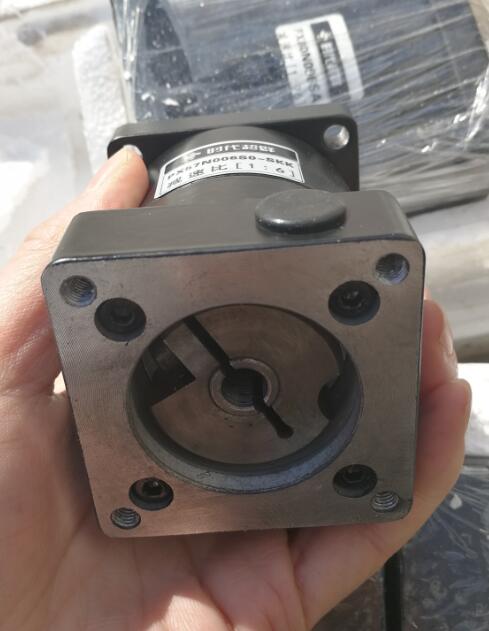

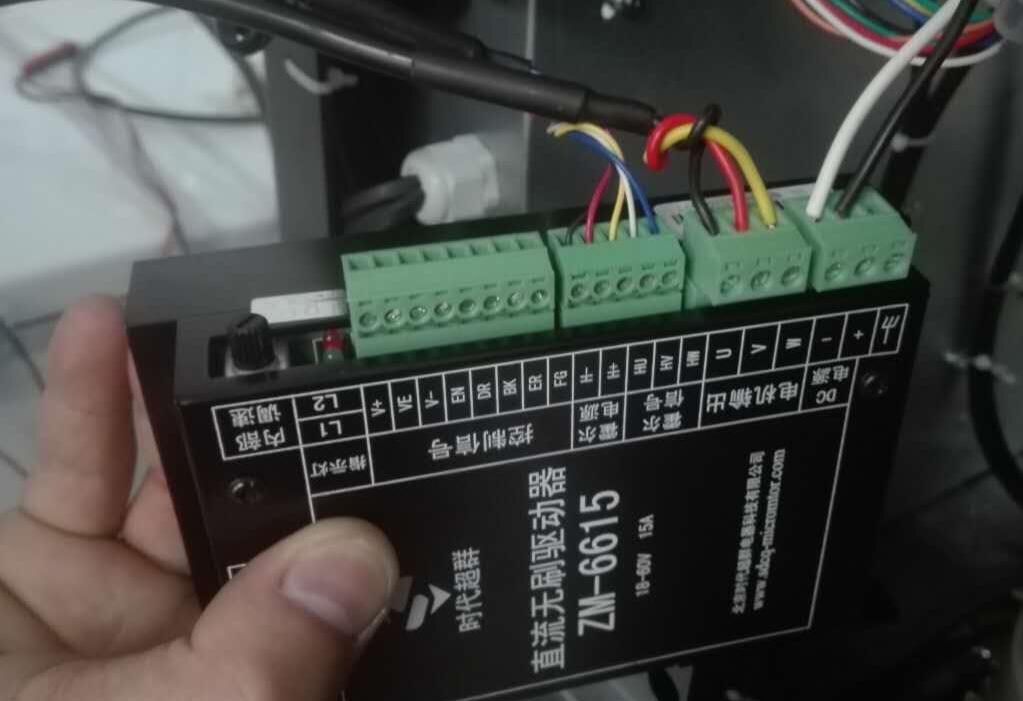

我公司生产的减速机可分两种 普通的也就是PX系列的 超高精密的是PL系列 PX57N006S0-SKK为客户定制减速比为1:6，输出扭矩0.7*6*80%=3NM左右，回程间隙≤20，可配57系列步进/无刷电机使用。输出端，轴径12MM，D轴，出轴长21MM 客户电机和减速机装上后，正常输出转速为3000/6=500转，而客户反应减速机转的非常慢，那么是什么原因呢？ 1.减速机和电机没有组装好，我公司提供配套组装服务，大大降低这种可能性 2.电机衔接错，根据这种情况我们要求客户拍一下接线图，客户发来的接线图如下

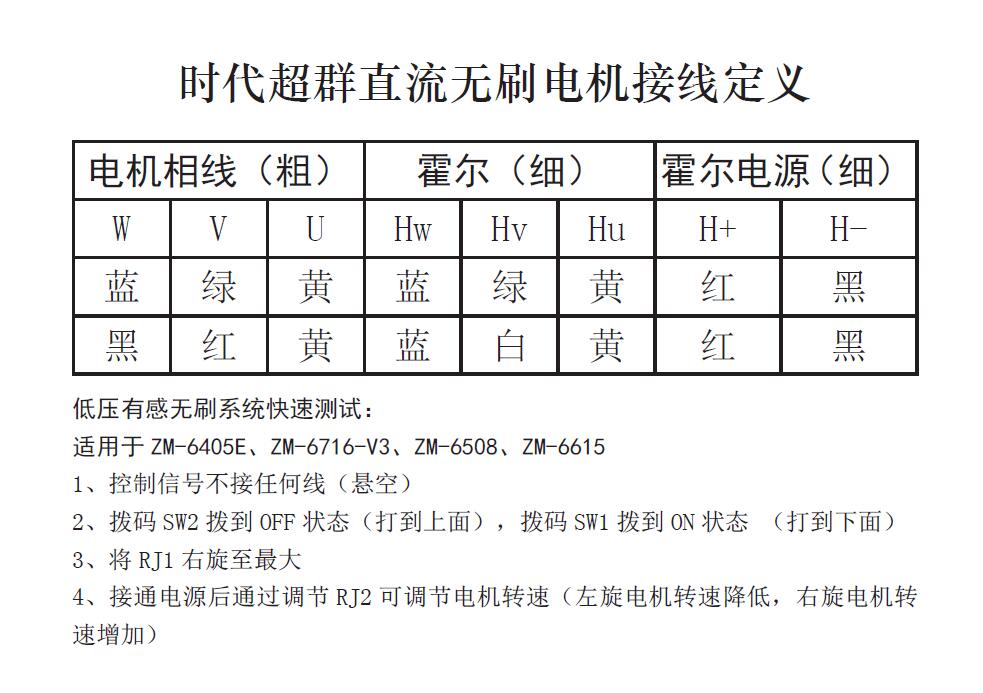

熟悉我们产品的客户可能一眼就发现电机 相线解错了，U应该接黄色，这是客户有疑问了，相线接错，电机也可以转吗？答案当然是肯定的。不过这会大大降低电机的寿命。电机很容易就坏掉了。 下面分享一下。时代超群无刷电机接线示意图：
