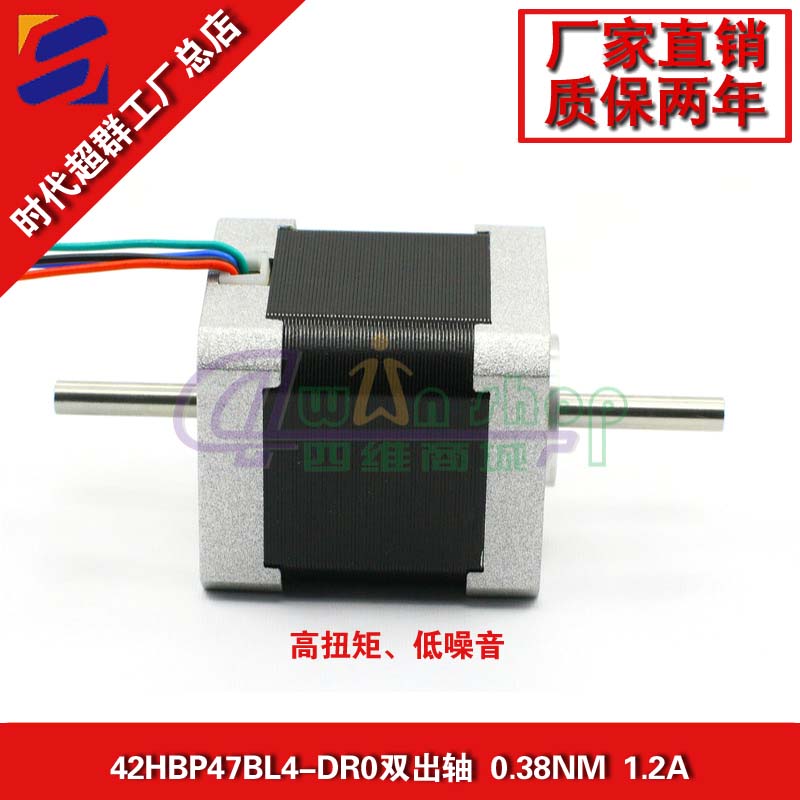

42HBP47BL4-DF0两相混合式步进电机
步距角1.8°

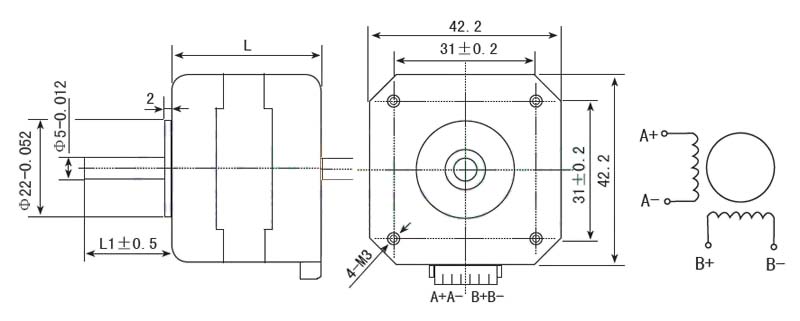

扭矩0.38N.m，电流1.2A，机身高47MM，轴径Φ5/Φ5，D轴/圆轴，出轴长27mm/22mm，出厂前所有产品均通过72小时不间断通电老化测试广泛适用范围于激光、医疗、纺织、安防等行业。
红=A+
蓝=A-
绿=B+
黑=B-
适配驱动ZD-2HD330性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流3A；****输入电压：DC
32V(峰值)；内部每秒0-10K脉冲，实现简单控制；适用于42、57系列步进电机；整步、2、4、8、16、32、64、128细分可选；短路、过流、过热保护功能自动保护；自动半流锁定，减少待机发热；支持脱机、使能、锁定等功能。
配套控制器CS10-2可外接电位器并且转接板自带电位器 正限位 负限位 限位 实时显示频率 限位模式切换 送 自带升降速 控制器面板也可以随时微调速度 下面以CS10-2为例给大家介绍一下此款控制器接线的主意事项
首先注意：汇接版接电源的+
-方向一定不能反，因为一旦接反，哪怕只是瞬间的，控制器都会被烧坏 其次要注意，控制器汇接版链接显示器的排线，红线已定要在排线的最左侧，不要随意查吧排线与控制器的接口处 另外，控制器的OPTO为控制器的公共端，接驱动器的方向正和脉冲正，CP接驱动器的脉冲负，DR接驱动器的方向- 再次，关于控制器限位的使用，COM-与限位IN1，IN2配合使用。
联系方式：QQ:467102884
电话：13811070445（刘女士）
