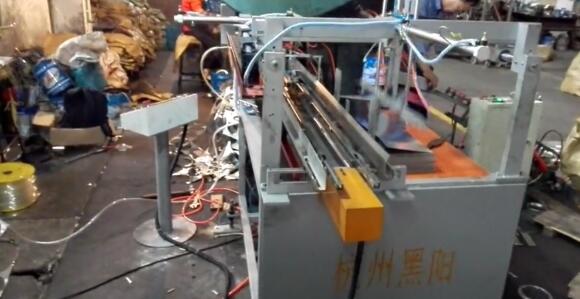

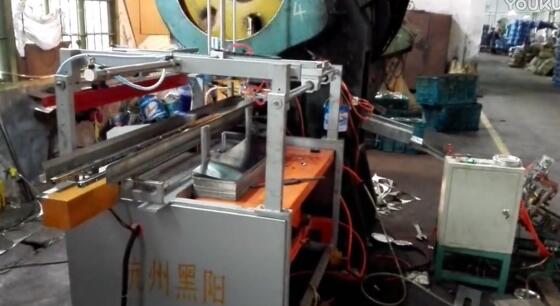

客户产品现场

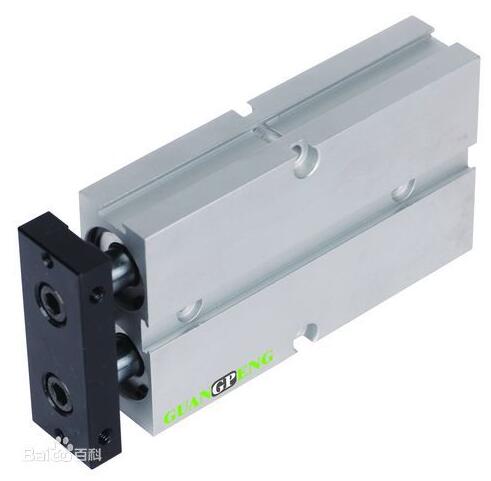

气缸就是：气压传动中将压缩气体的压力能转换为机械能的气动执行元件。气缸有做往复直线运动的和做往复摆动两种类型（见图）。做往复直线运动的气缸又可分为单作用气缸、双作用气缸、膜片式气缸和冲击气缸4种。
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推 ②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。 ③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。 ④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。 ⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。 做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。 机床设备重除了常见的电机，驱动，控制等还比较常见的就是气缸，那么气缸又是怎么运动的呢。说白了其实是控制器输出的一个开关信号来控制气缸的运动。而电机的运动，则是由控制器发送脉冲信号给驱动器，从而转换为电机的角位移
110步进电机110HCY185AL3S-TK0 12NM三相步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。步距角1.2°，扭矩16N.m，电流3A，机身高193MM，轴径Φ19MM，键，出轴长40mm，广泛适用范围于激光、医疗、纺织、安防等行业。 另出售110系列大扭矩电机，8NM 12NM 16NM 20NM 22NM多种规格可选 | 步进电机型号 | 步距角° | 电机电流(A) | 电机扭矩(N.m) | 相电阻(Ω)
| 相电感(mH)
| 机身长度(L)mm | 重量（kg） | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12
|
配套驱动器ZD-3HE2270M三相步进电机驱动器单电源输入，电压范围：AC110V～220V；驱动电流1.2A/相到7.0A/相分16档可调；设有16档等角度恒力矩细分，****分辨率60000步/转,其它细分可定制完成；****反应频率可达200Kpps；步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热；接口信号光耦隔离；内部强电、弱电光耦隔离；信号电平：5V～24V兼容；工作温度：-30℃～85℃；适配电机：三相57、86、110、130、150系列高压电机；相位记忆功能；带电机电感量调节功能，适配电机发挥****效能。
CM30D-30是为公司生产的面板型运动控制器（数控系统），可同时控制三台驱动器带动电机同事工作。采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。
成功应用于以下产品：
数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。 裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。 位移台、一维控制平台、二维控制平台。 螺纹机控制系统、锁螺丝机控制系统。 喷涂生产线控制系统、装配生产线控制系统、记米器控制系统。 视频地址：http://v.youku.com/v_show/id_XMTYwNTI3NTA4NA==.html 联系方式：QQ:467102884
电话：13811070445（刘女士）
