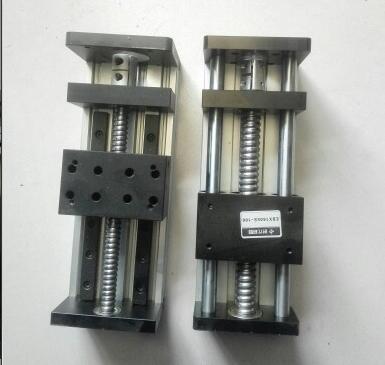

上图左为80型材时代超群HBX系列双线型滑台导轨滑块为50mm*80mm，水平****载重100KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1204、1605、1610配57步进电机 1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米 右侧为双圆轴滚珠丝杆直线导轨EBX系列导轨滑台，实现高速运行，精度可达0.03mm运行平稳！导轨水平载重50KG，垂直载重10KG，丝杆12MM，16MM可选，导程4MM，5MM,
10MM可选，丝杆速度可达到0-50mm/s。有效行程可以做到1米以内。可根据客户要求定制。，配42或者57步进电机
视频链接：http://www.tudou.com/programs/view/00FrolLVEkc/

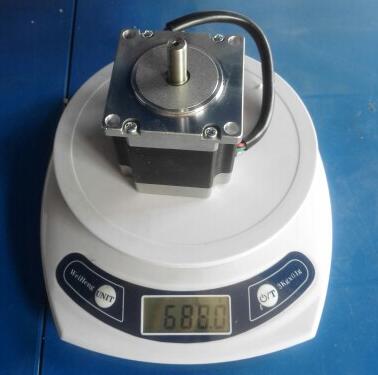

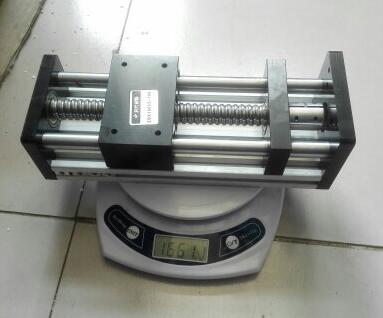

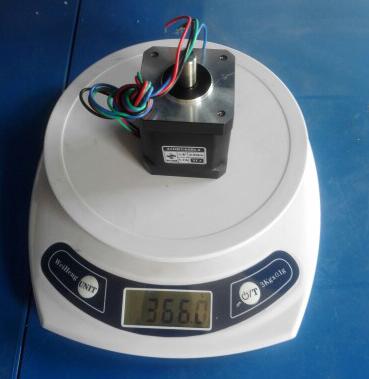

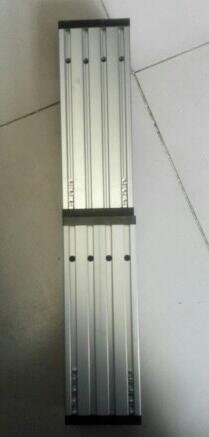

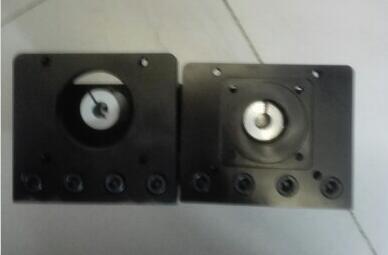

下面是一写对比照片
联系方式：QQ:467102884
电话：13811070445（刘女士）
