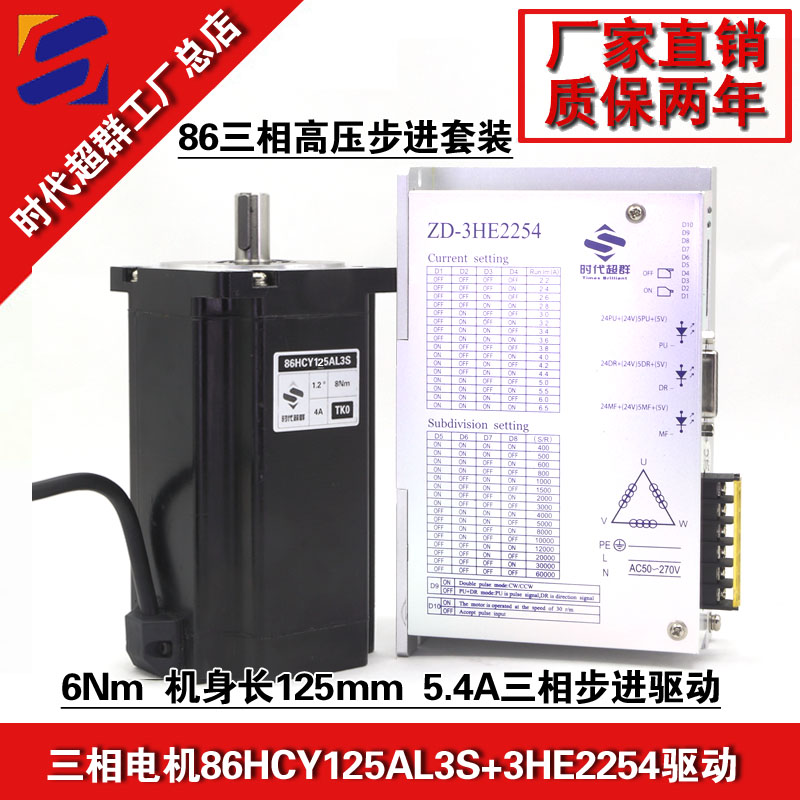

86HCY125AL3S-TK0三相混合式步进电机采用优质冷轧硅钢片和耐高温永磁体制造，业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 步距角1.2°，扭矩6N.m，电流3.5A，机身高125MM，轴径Φ14MM，键5，出轴长30mm，广泛适用范围于激光、医疗、纺织、安防等行业.
型号
| 相数
| 步距角
| 静转矩
(Nm) | 电流
(A) | 相电感
(mH)
| 相电阻
(Ω) | 转子惯量 (kg.cm2) | 机身长L (mm) | 重量 (Kg) | 86HCY98AL3S-TK0
| 3 | 1.2° | 4 | 2.1 | 4.5
| 0.71 | 2.55 | 98
| 2.95
| 86HCY125AL3S-TK0
| 3 | 1.2° | 6
| 3.2 | 1.87
| 0.5 | 3.96 | 125 | 4.4 | 86HCY155AL3S-TK0
| 3 | 1.2° | 8 | 4 | 13.2
| 0.4 | 0.4 | 155 | 2 |
配套ZD-3HE2254三相步进电机驱动器高性能、低价格；设有32档细分，****分辨率60000步/转；****反应频率可达500Kpps；步进脉冲停止超过0.5s时，线圈电流自动减到设定电流的一半；****抗干扰，光电隔离信号输入/输出；驱动电流2.2A到6.5A分16档可调；220V电源输入，电压范围：AC60V-260V；RS232串口通信
参数调节；相位记忆功能。
配套减速机PX86N016S0为例减速比为1:16，输出扭矩为70NM，输入转速为3000rpm，回程间隙≤20，回差****可到3弧分，可配86系列步进电机使用，减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。 联系方式：QQ:467102884
电话：13811070445（刘女士）
