时代代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 下面介绍一款输出6NM的减速步进电机 2.4NM步进+1:3精密行星减速机

上图重电机为混合式两相步进电机57HBP112AL4-TF0三相混合式步进电机
步距角1.8°，扭矩2.4N.m，电流3A，机身高112MM，轴径Φ8MM，铣扁，出轴长21mm，配套的减速机为时代超群生产的PL系列超高精密减速机，精度更高，回差****可到3弧分，可配步进电机，伺服电机，键槽式输入，固定更牢固稳定，无间隙。

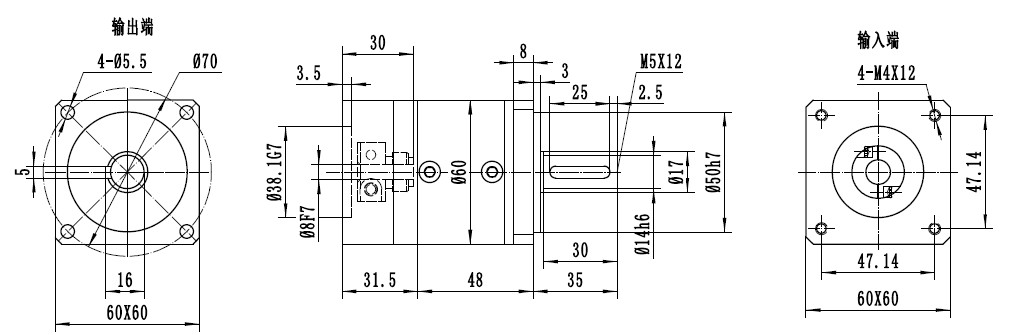

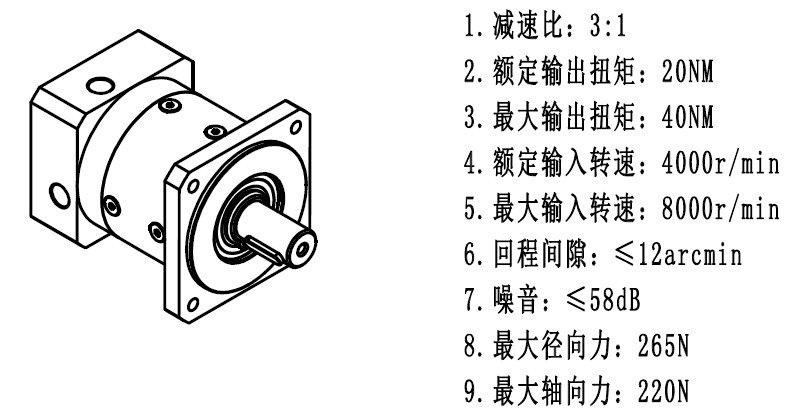

PL57N003S0精密行星减速机，减速比为1:3速比，2.4NM步进电机经过1:3减速湖输出扭矩为2.4*3*85%效率=6.12NM＜此款减速的额定输出扭矩20NM，具体参数如下
以上减速步进电机配套驱动ZD-2HD542是时代超群采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4
可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。 ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S
减小为60%;可驱动4，6，8
线两相步进电机;光隔离差分信号输入，脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15
档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。 联系方式：QQ:467102884
电话：13811070445（刘女士）
