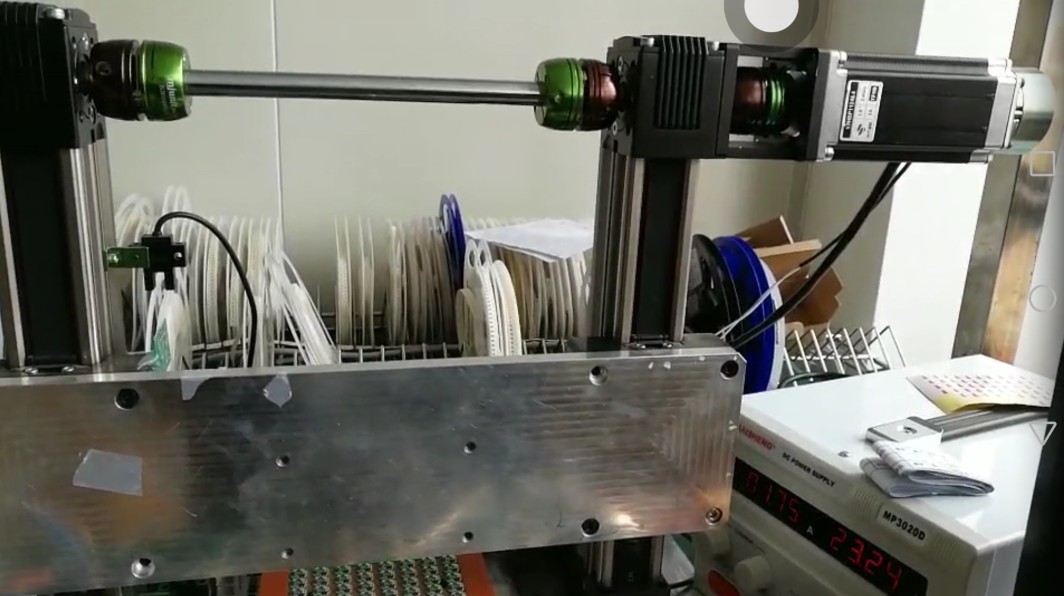

上图设备是使用的我公司生产的密闭同步带导轨滑台两根，负载铝型材，配一台2.4NM的57刹车步进电机一台1.5NM步进电机和128细分驱动器；下面进行详细介绍
我公司生产的DSXM系列密封款同步带直线导轨（可配42、57步进电机

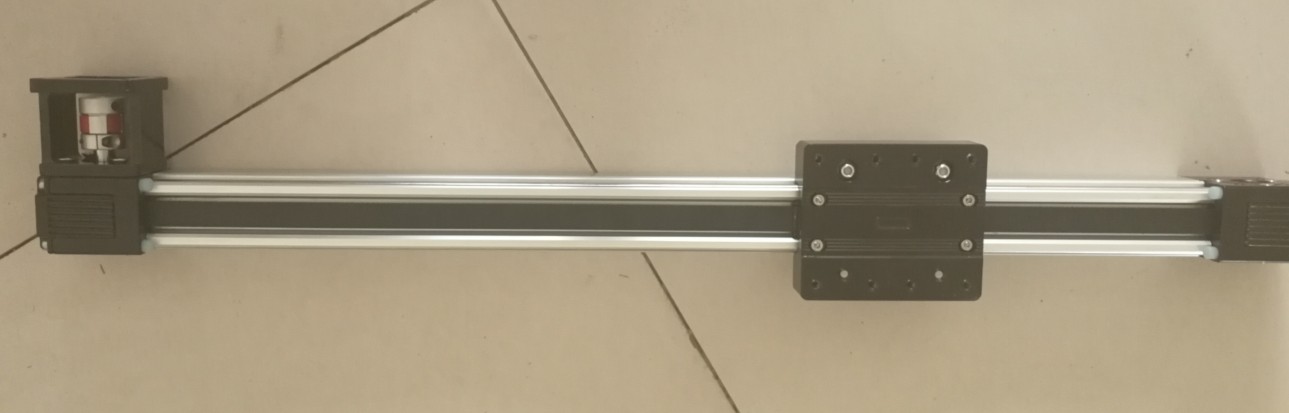

60伺服电机）此系列同步带有效行程可做到50mm-3000mm，水平载重20kg.上图导轨为DS45M75C-500,有效行程500MM ，导程75MM
导轨宽45MM，同步带采用高刚度铝合金做机体；运行速度快，****可到500mm/s；有效行程大，最长可做到3米；可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。
57HBP112AL4-TK0B两相混合式步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 步距角1.8°，扭矩2.4N.m，电流3A，机身高112MM，轴径Φ8MM，D轴，出轴长22mm，可配刹车。搭配精密星星减速机。广泛适用范围于激光、医疗、纺织、安防等行业 步进电机使用刹车的条件。 1.使用环境不稳定 2.经常的突然断电，可使电机，断电后，立即停止工作。效率高，避免的损失。 上图重导轨垂直负载，在没有刹车的情况下，电机自锁里太小，不给电机脉冲后，负载会垂直下滑到低端，为了保持自锁，必须加刹车来确保负载不会下落
上图为57HBP76AL4-TK0两相混合式步进电机
步距角1.8°，扭矩1.5N.m，电流3A，机身高76MM，轴径Φ8MM，D轴，出轴长22mm。适配驱动ZD-2HD330性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流3A；****输入电压：DC
32V(峰值)；内部每秒0-10K脉冲，实现简单控制；适用于42、57系列步进电机；整步、2、4、8、16、32、64、128细分可选；短路、过流、过热保护功能自动保护；自动半流锁定，减少待机发热；支持脱机、使能、锁定等功能。
联系方式：QQ:467102884
