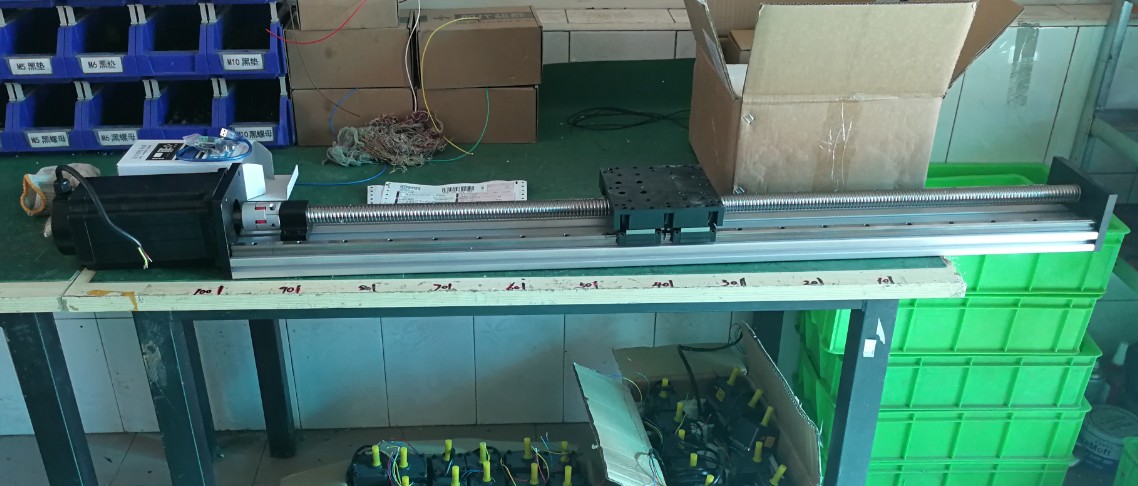

上图为110步进电机可搭配我公司150型材重型导轨滑台，时代超群HBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块，水平****载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010（1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米）

110步进电机110HCY220AL3S-TK0 20NM，步距角1.2°，扭矩20Nm，电流6.8A，机身长220MM，轴径Φ19MM，键6，出轴长40mm，广泛适用范围于激光、医疗、纺织、安防等行业。

配套驱动器ZD-3HE2270M三相步进电机驱动器单电源输入，电压范围：AC110V～220V；驱动电流1.2A/相到7.0A/相分16档可调；设有16档等角度恒力矩细分，****分辨率60000步/转,其它细分可定制完成；****反应频率可达200Kpps；步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热；接口信号光耦隔离；内部强电、弱电光耦隔离；信号电平：5V～24V兼容；工作温度：-30℃～85℃；适配电机：三相57、86、110、130、150系列高压电机；相位记忆功能；带电机电感量调节功能，适配电机发挥****效能。

配套CM30D是为公司生产的面板型运动控制器（数控系统），采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。

实现如下功能：无论导轨上次运行到什么位置，从新上点之后，导轨自动回机械零点，这就需要接近开关来给控制器一个反向运动的信号。

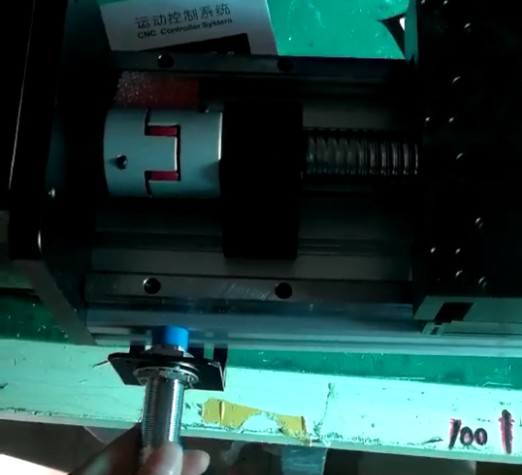

如上图，设备一上电，程序设置导轨滑块向左侧运行，知道被接近开关检测，及反向运行，开始从执行设置好的程序

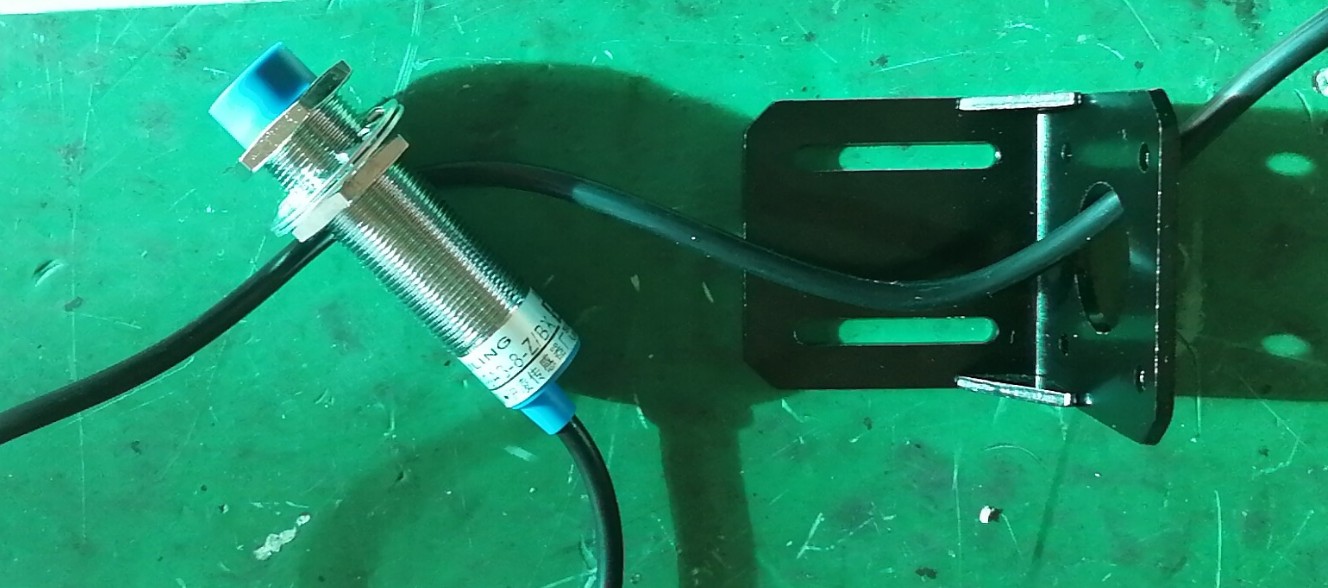

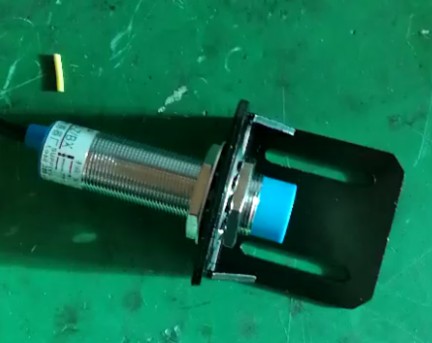

LJ12A3-4-ZBX-18-8接近开关是一种电感式接近开关，检测距离8MM,无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

圆柱直径18mm（毫米） 检测距离：8mm（毫米） 工作电压：DC 6-36V 输出形式：NPN三线常开

联系方式：QQ:467102884  电话：13811070445（刘女士）
