86HCY125AL3S-TK0三相混合式步进电机采用优质冷轧硅钢片和耐高温永磁体制造，业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 步距角1.2°，扭矩6N.m，电流3.5A，机身高125MM，轴径Φ14MM，键5，出轴长30mm，广泛适用范围于激光、医疗、纺织、安防等行业.配套ZD-3HE2254三相步进电机驱动器高性能、低价格；设有32档细分，****分辨率60000步/转；****反应频率可达500Kpps；步进脉冲停止超过0.5s时，线圈电流自动减到设定电流的一半；****抗干扰，光电隔离信号输入/输出；驱动电流2.2A到6.5A分16档可调；220V电源输入，电压范围：AC60V-260V；RS232串口通信 参数调节；相位记忆功能。 有客户反应步进电机启动运行时，有时动一下就不动了或原地来回动，一般要考虑以下方面作检查： 1）电机力矩是否足够大，能否带动负载，因此我们一般推荐用户选型时要选用力矩比实际需要大30%~50%的电机，因为步进电机不能过负载运行，哪怕是瞬间，都会造成失步，严重时停转或不规则原地反复动。 此时就需要换大扭矩步进电机 型号
| 相数
| 步距角
| 静转矩
(Nm) | 电流
(A) | 相电感
(mH)
| 相电阻
(Ω) | 转子惯量 (kg.cm2) | 机身长L (mm) | 重量 (Kg) | 86HCY98AL3S-TK0
| 3 | 1.2° | 4 | 2.1 | 4.5
| 0.71 | 2.55 | 98
| 2.95
| 86HCY125AL3S-TK0
| 3 | 1.2° | 6
| 3.2 | 1.87
| 0.5 | 3.96 | 125 | 4.4 | 86HCY155AL3S-TK0
| 3 | 1.2° | 8 | 4 | 13.2
| 0.4 | 0.4 | 155 | 2 |
2）上位控制器来的输入走步脉冲的信号是否正确，首先要5V 15mA，以使光耦稳定导通；输入的频率是否高，被光藕过滤掉； 3）启动频率是否太高，在启动程序上是否设置了加速过程，****从电机规定的启动频率内开始加速到设定率，哪怕加速时间很短，否则可能就不稳定，甚至处于惰态。 4）电机未固定好时，有时会出现此状况，则属于正常。因为，实际上此时造成了电机的强烈共振而导致进入失步状态。电机必须固定好。

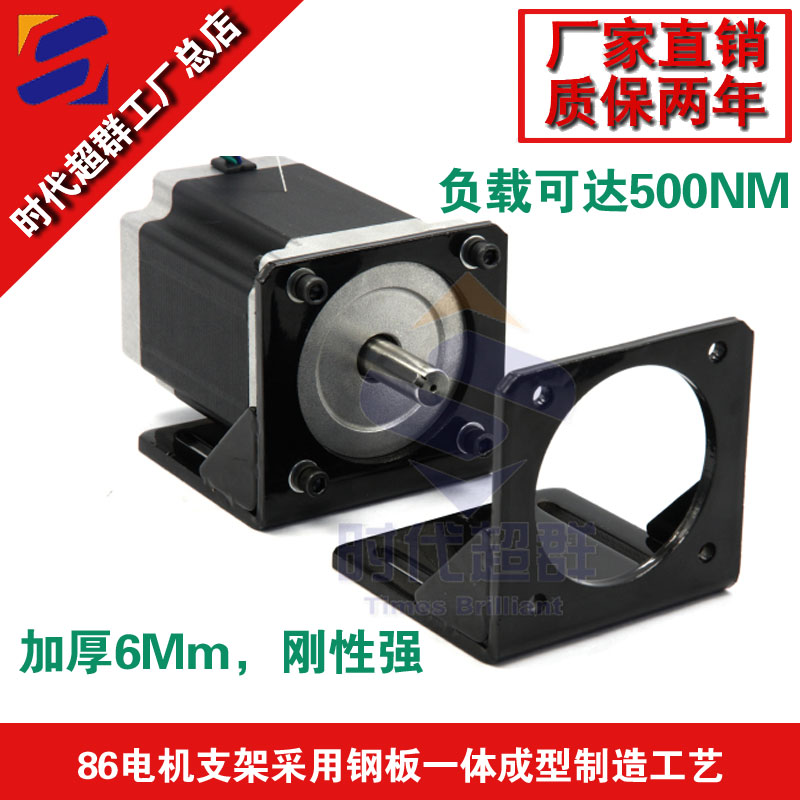

时代超群电机支架具有以下特点： 1.强度--采用钢板一体成型制造工艺，保证足够强度； 2.尺寸--所有开槽开孔均为高精密冲床一次冲压加工而成，保证尺寸****精确精准，与电机配合严丝合缝； 3.表面处理--采用质感****的****黑色亚光喷塑，即便是在恶劣环境下长久使用，也不会掉色，更不会生锈氧化； 4.配螺丝--可选配硬度为12.9级的合金钢内六角螺丝套装，或****不锈钢十字螺丝套装(适用于无内六角扳手客户) 5）是否有缺相，缺相后电机就会抖动而不能正常旋转，对于2相步进电机来说，相位接错，电机也不能工作。所以要具体检查接线是否正确
