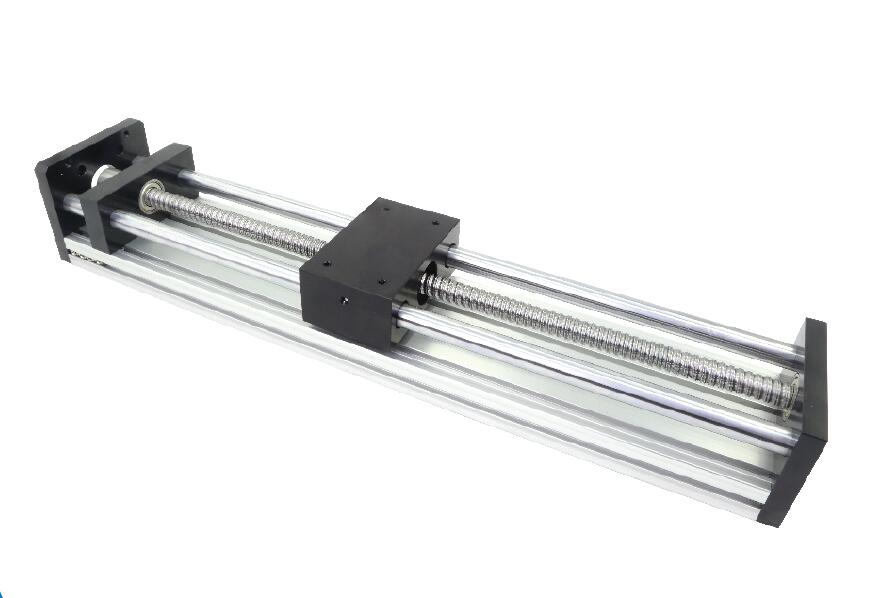

滚珠丝杠直线导轨滑台滑轨线性模组(LKD)
2017年7月17日

·产品细节描述

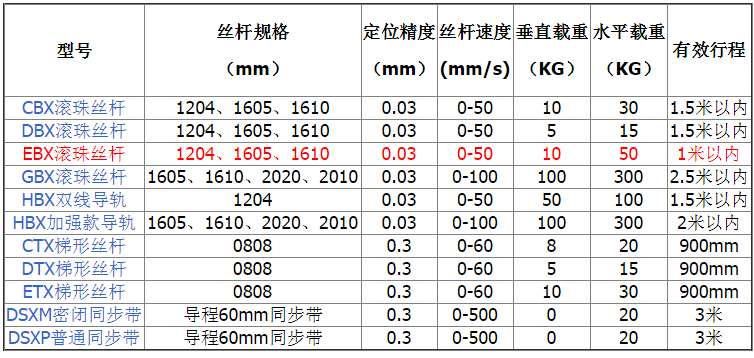

·系列产品基本参数

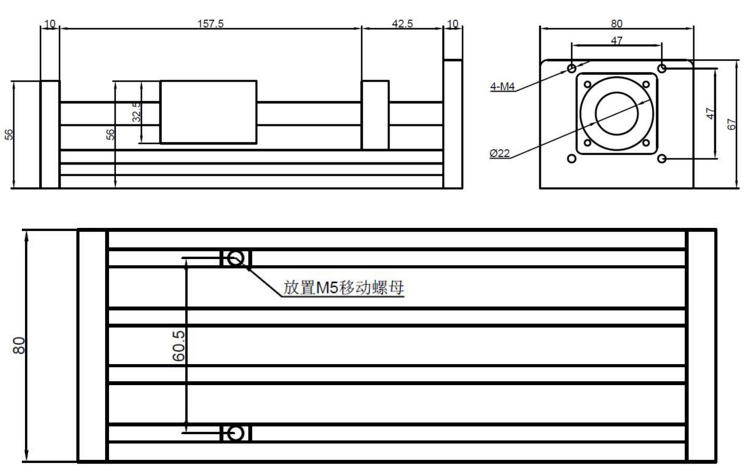

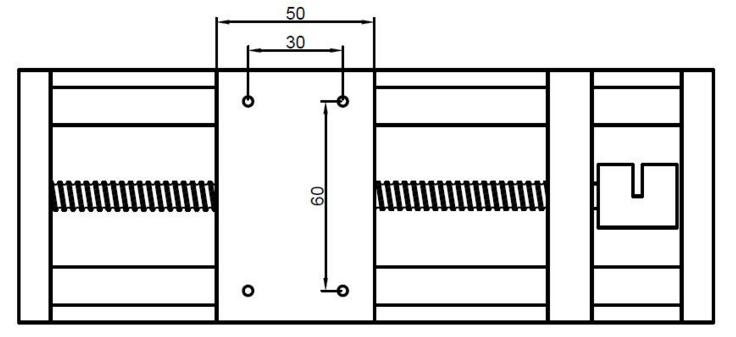

·产品尺寸







·推荐搭配电机

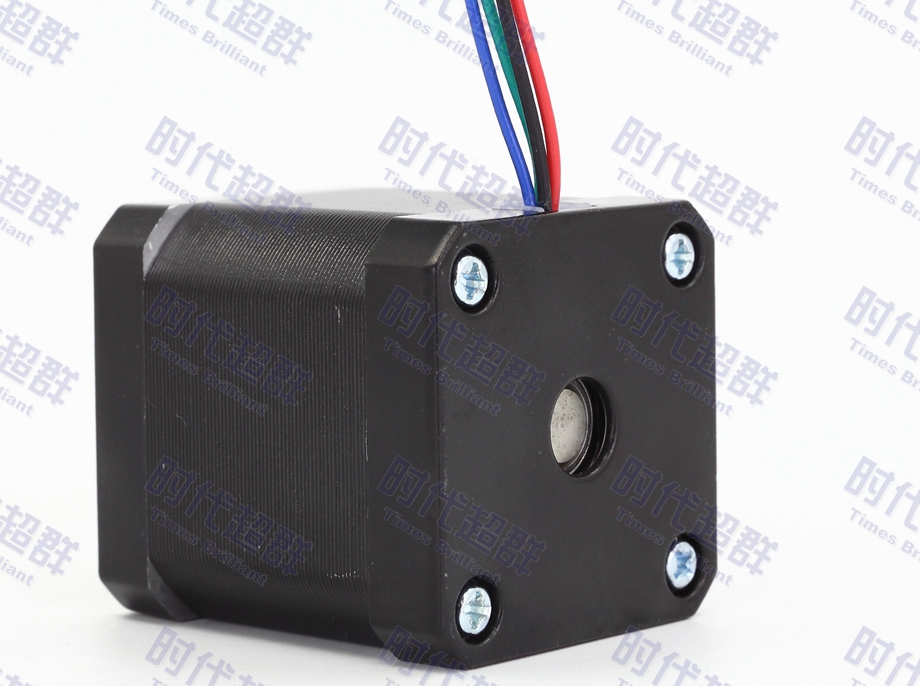

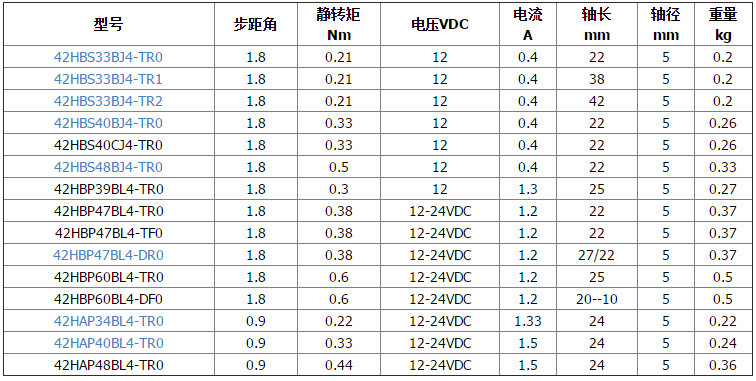

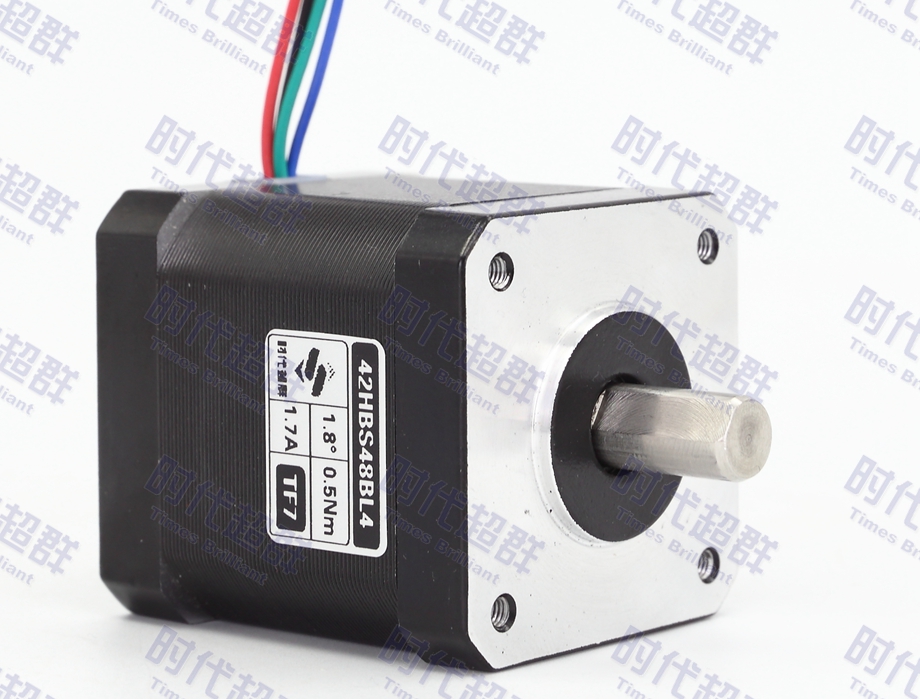

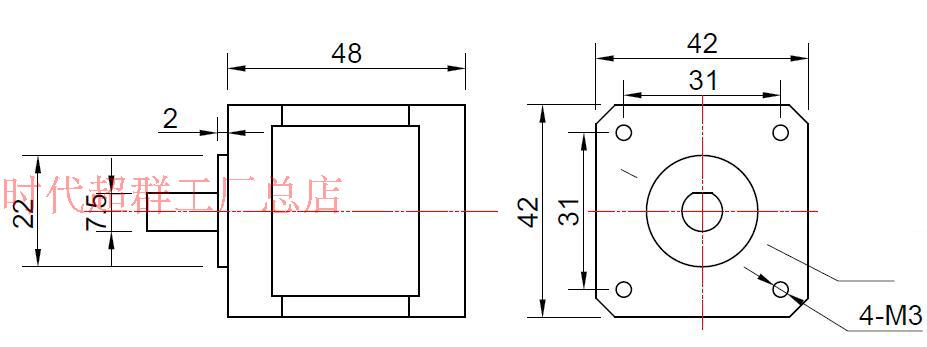

   ~42系列电机

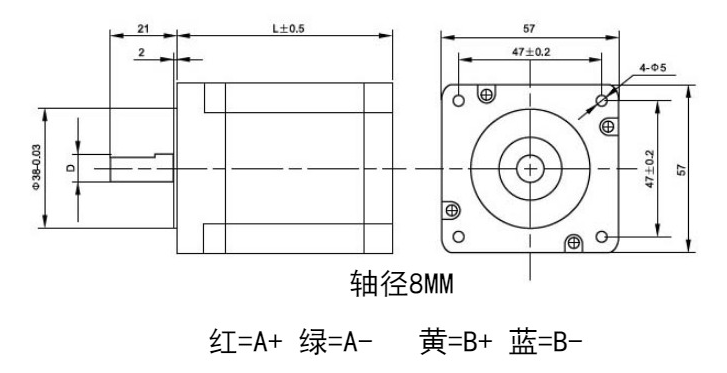

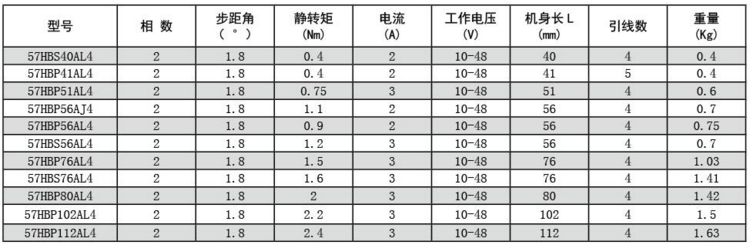

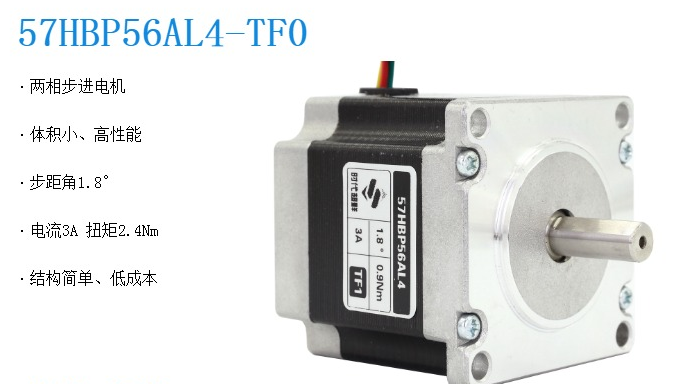

   ~57系列电机

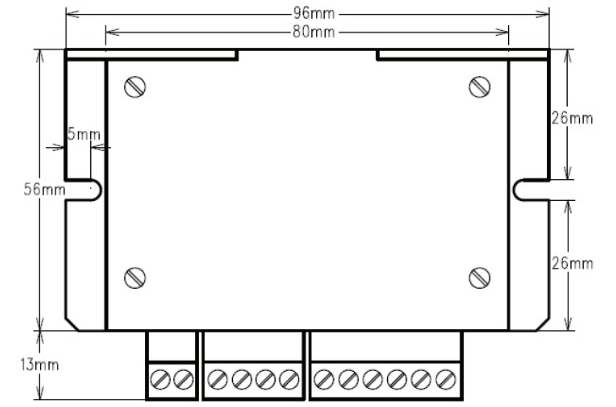

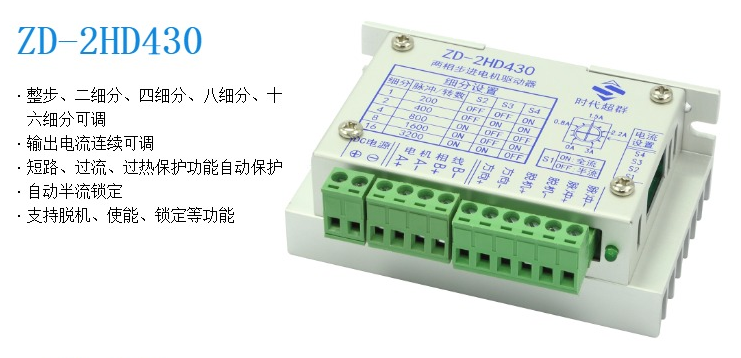

·驱动器搭配推荐

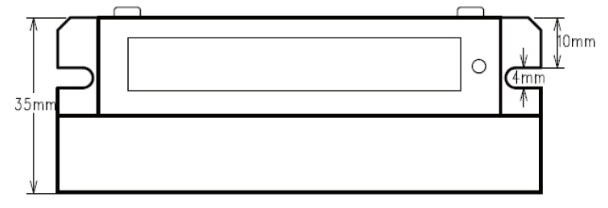

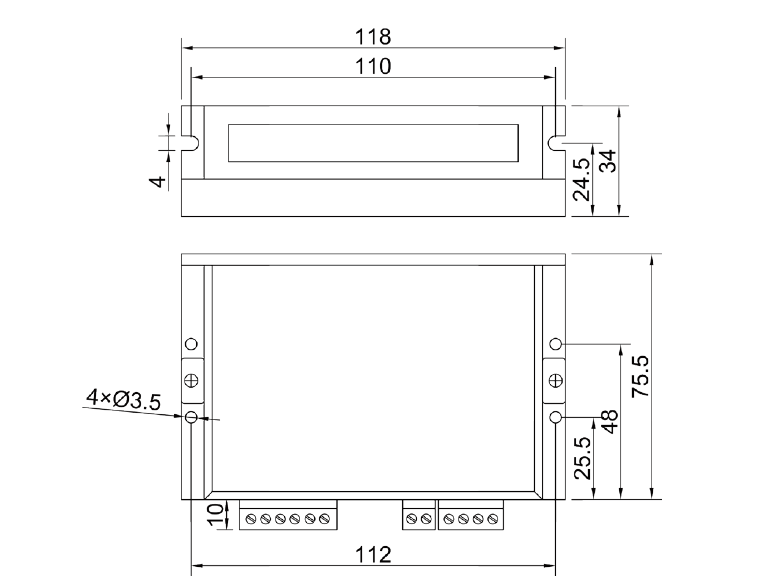

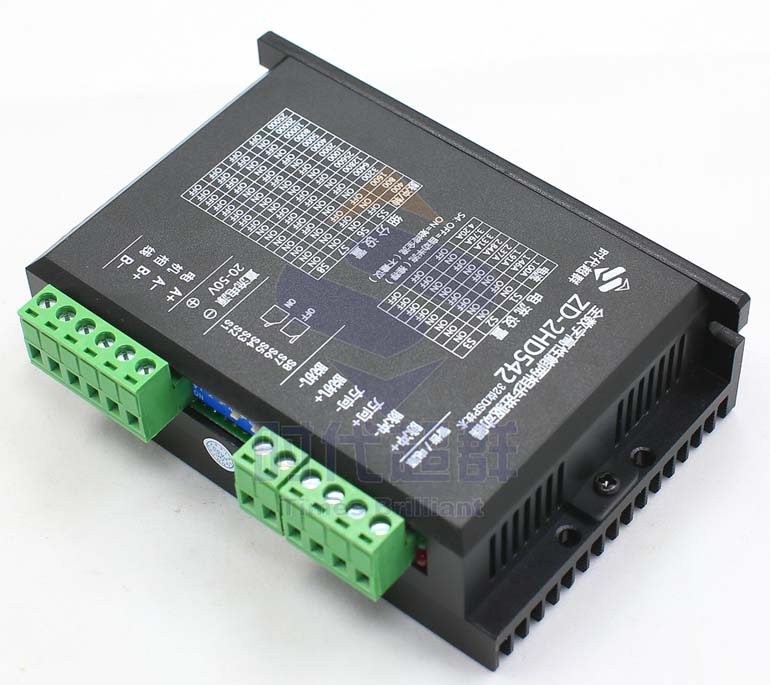

ZD-2HD542 是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,****竞争力和吸引力。

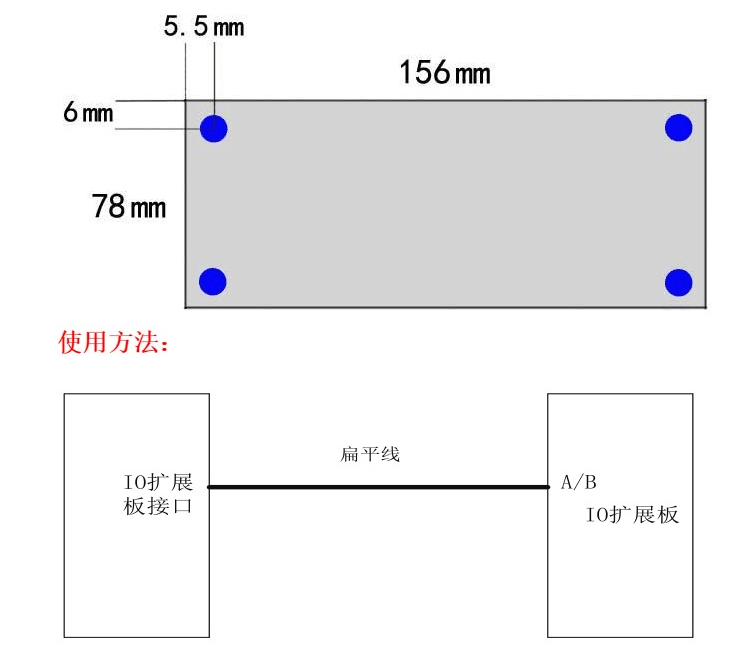

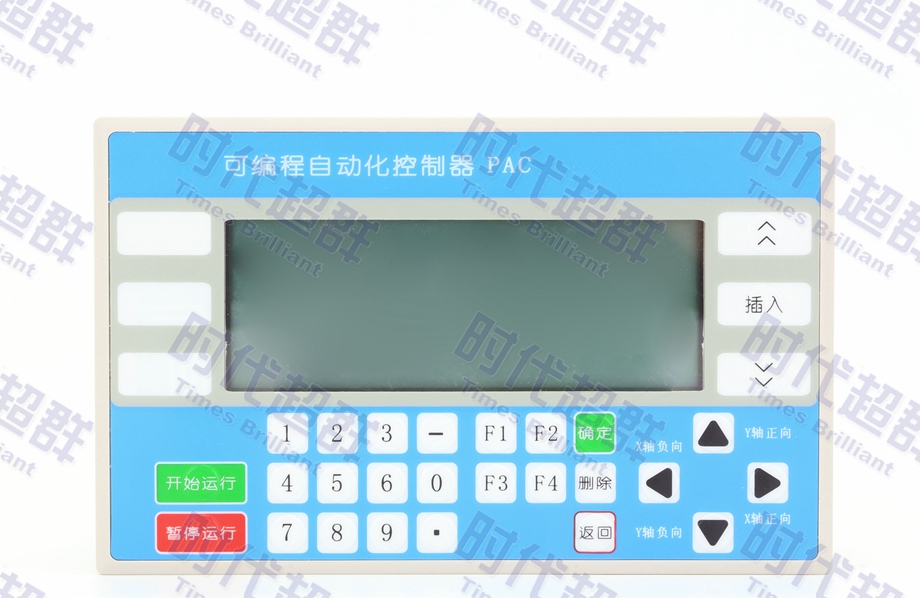

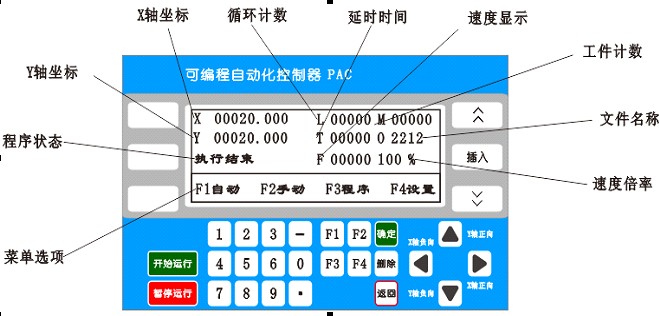

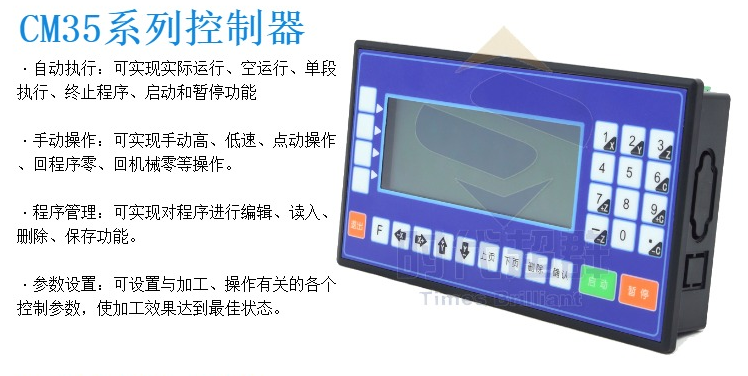

·推荐控制器





技术特点

~实现X单轴或X,Y两轴控制 ~数字插补技术实现X-Y联动~梯形加减速控制~位置指令范围-99999.999mm ~ +99999.999mm

~最小指令单位0.001mm,指令电子齿轮比分子1~99999,分母1~99999~10路输入,8路输出~输出采用mos管控制通断,每通道750mA阻性负载,200mA感性负载。~具有反向间隙补偿功能~速度倍率功能,多级调节~汉字指令型编程,简单易懂

~选择性I/O功能配置功能~可存储20个程序~提供操作级,设备级密码管理功能。方便设备管理








·搭配电源











环形变压器的特点:

环形变压器的铁心是用优质冷轧硅钢片(片厚一般为0.35mm以下),无缝地卷制而成,这就使得它的铁心性能优于传统的叠片式铁心。环形变压器的线圈均匀地绕在铁心上,线圈产生的磁力线方向与铁心磁路几乎完全重合,与叠片式相比激磁能量和铁心损耗将减小25%,由此带来了下述一系列的优点。

1)电效率高铁心无气隙,叠装系数可高达95%以上,铁心磁导率可取1.5~1.8T(叠片式铁心只能取1.2~1.4T),电效率高达95%以上,空载电流只有叠片式的10%。

2)外形尺寸小,重量轻环形变压器比叠片式变压器重量可以减轻一半,只要保持铁心截面积相等,环形变压器容易改变铁心的长、宽、高比例,可以设计出符合要求的外形尺寸。

3)磁干扰较小环形变压器铁心没有气隙,绕组均匀地绕在环形的铁心上,这种结构导致了漏磁小,电磁辐射也小,无需另加屏蔽都可以用到高灵敏度的电子设备上,例如应用在低电平放大器和医疗设备上。

4)振动噪声较小铁心没有气隙能减少铁心

带隔离变压器另一用途是防干扰:

带隔离变压器是指输入绕组与输出绕组在电气上彼此隔离的变压器,用以避免偶然同时触及带电体(或因绝缘损坏而可能带电的金属部件)和地所带来的危险,它的原理与普通干式变压器相同,也是利用电磁感应原理,主要隔离一次电源回路,二次回路对地浮空,以保证用电安全。


·模组套装视频展示

浏览器输入:http://yuntv.letv.com/bcloud.html?uu=7ddc155d09&vu=4a56c5072c

即可查看视频,您也可以手机扫描下图二维码观看视频




· 以上为本款产品的基本介绍,如需详细了解更多多样化创意搭配以及购买请联系下方联系方式

·厂家直销

 根据您的实际情况可否需要特殊规格特殊规格的步进电机,请和我们沟通,在技术允许的范围内,加工订货。例如,出轴的直径、长短、伸出方向、相线(编码器线)长度等。如购买配套设置可免费给您组装调试好!

联系人:李先生   电话:18010107283   QQ2223199877   微信:shidaichaoqun

 淘宝店铺:https://shop114114198.taobao.com/index.htm?spm=2013.1.w5002-16614260111.2.ZPGxYs
