·产品特点和主要功能
·高集成度高可靠性
·接口采用超高速光耦隔离
·抗高频干扰能力强
·****输入电压：DC 45V( 峰值 )
·短路、过流、过热保护功能
·****输出电流 4.2A
·整步、二细分、四细分、八细分、十六细分可调
·输出电流连续可调
·短路、过流、过热保护功能自动保护
·自动半流锁定
·支持脱机、使能、锁定等功能

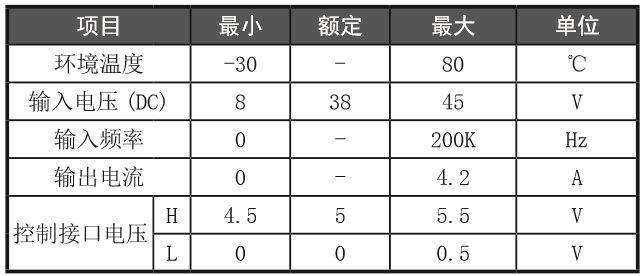

·工作条件

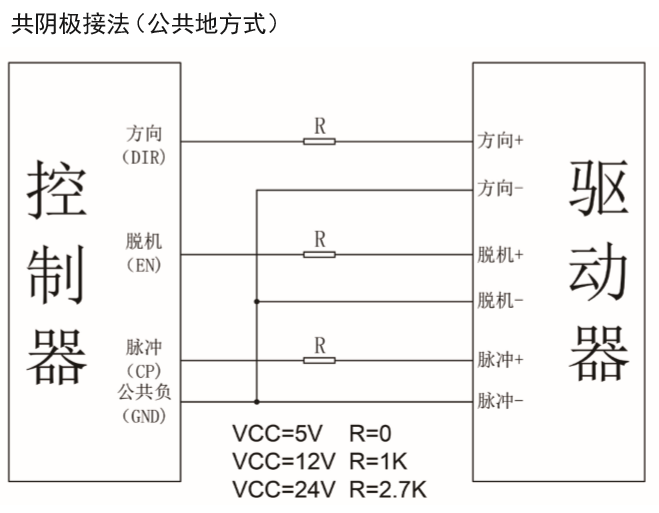

·接线方法
·接线实例
·适用电机类型

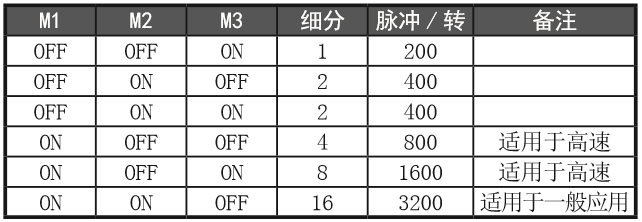

·细分设置

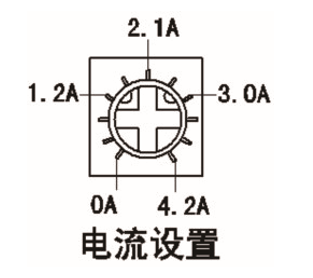

·电流设置
此驱动器内置电流调节旋钮。顺时针旋转旋钮，实现输出电流
0A-4.2A 线性调节。
注：M4 为 ON 时，半流状态，为 OFF 时，全流状态。
M5 为 ON 时，内部电位器调速控制，此时请勿外接脉冲
内部调速频率范围：640Hz-20KHz，±10%
M5 为 OFF 时，外部脉冲控制。
·外形尺寸
·常见问题解答
1. 问：初次使用该步进驱动器，如何能尽快上手？ 答：正确接好电源和电机后，只接脉冲信号(先将频率设置为1K以 内)，细分设置为16，方向和脱机悬空，此时加电后电机默认正转。 运行无误后再依次测试加速(提高频率)、方向、细分和脱机等功能。
2. 问：电源接反有何影响？ 答：有可能烧毁驱动器。
3. 问：控制信号高于 5V，一定要加串联电阻吗？ 答：是的，否则有可能烧毁驱动器控制接口的电路。
4. 问：驱动器长时间工作后外壳比较热，正常吗？ 答：正常，在常温下外壳达到90度不会对性能有影响。
5. 问：接线后电源指示灯亮，但电机不转，是什么原因？ 答：如果接线正确，但仍然不转，说明控制部分驱动能力不够，这 种情况多出现在用单片机的IO口直接控制方式。请确保控制接口有 5mA的驱动能力
6. 问：如何判断步进电机四条线的定义？ 答：将电机的任意两条线接在一起，此时用手拧电机有阻力，则这 两条线是同一相,可接在驱动器A+、A-；另外两条线短接仍然有阻力， 则将这两条线接在B+和B
7. 问：想在此驱动器上加些功能或做新产品开发，是否可以？ 答：可以，请联系我公司。
·质保条例
本产品提供最长 24 个月的免费质保和之后的 2 年成本维
修，具体条例如下：
·收到产品 7 日内无原因退换货——需保证产品外观
无损，无使用痕迹。
·六个月内主要部件免费更换 ( 除外壳 )——自购买之
日起，或出厂日期三个月后算起 ( 以质保签为准 )
·两年内免费维修——自购买之日起，或出厂日期三
个月后算起 ( 以质保签为准 )
·免费质保期过后的两年内，享受成本维修。
有下列情形之一的，不享受以上质保：
·不遵守“安全注意事项”或“产品工作条件”使用，
导致产品损坏的；
·质保易碎贴损坏，或有拆卸痕迹的；
·因雷击、地震、海啸、战争等人力不可抗拒因素所
造成产品损坏的；
·其它人为原因损坏的。
