产品特点 ·高集成度高可靠性 ·接口采用高速光耦隔离 ·最大输出电流 2 啊 ·****输入电压:DC 40V( 峰值 ) ·短路、过流、过热保护功能 ·内部每秒 0-10K 脉冲,实现简单控制

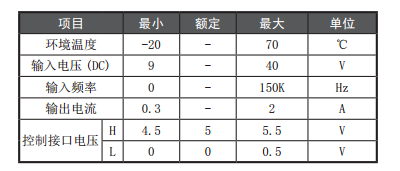

主要功能 ·整步、二、四、八、十六、三十二细分可调 ·输出电流连续可调 ·短路、过流、过热保护功能自动保护 ·自动半流锁定,减少待机发热 ·支持脱机、使能、锁定等功能 工作条件

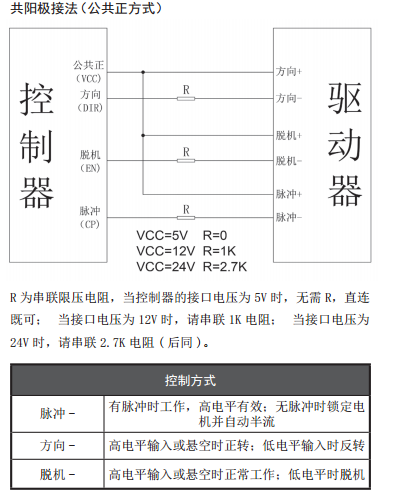

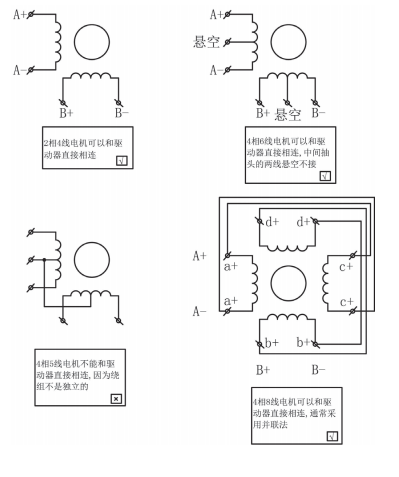

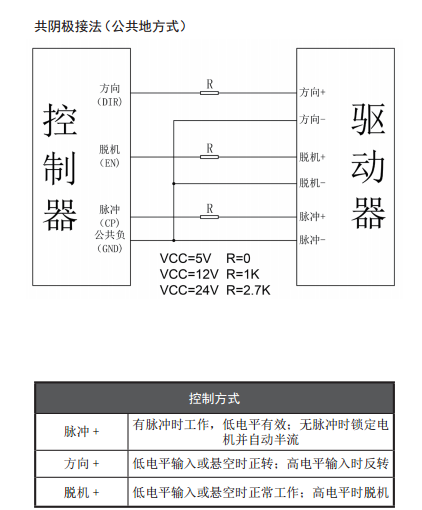

接线方法 适用电机类型
细分设置
S1
| S2 | S3 | 细分 | 脉冲 / 转 | 备注 | OFF | OFF | ON | 1 | 200 |
| OFF | ON | OFF | 2 | 400 |
| ON | OFF | OFF | 2 | 400 |
| OFF | ON | ON | 4 | 800 | 适用于高速 | ON | OFF | ON | 8 | 1600 | 适用于高速 | ON | ON | OFF | 16 | 3200 | 适用于一般应用 | ON | ON | ON | 32 | 6400 | 适用于低速 |

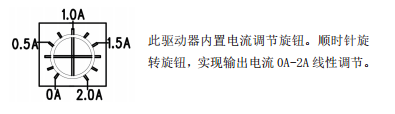

电流设置
半流设置
S4:OFF 全流 ON 半流 半流状态有助于步进电机进入锁定状态后减小发热 内部控制设置 S5:OFF 外部 ON 内部(**** 10KHz/s) 切换内部脉冲后可实现简单的调速控制 内外部不可同时开启

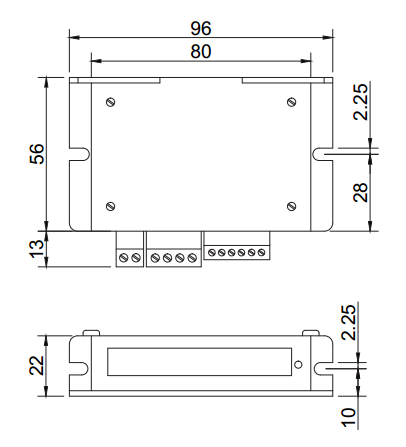

外形尺寸
