闭环步进电机驱动器ZDM-2HA865(LKD)
2017年7月27日





·简介


ZDM-2HA865 为新一代 DSP 数字式步进闭环驱动器,采用先进的矢量型闭环控制技术,****克服传统开环步进电机丢步的问题,并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动,进一步的提升设备的工作速度和精度,降低设备的能耗。此外,在电机出现连续过载时,驱动器会输出报警信号具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86 系列步进电机完全兼容,传统开环步进驱动方案可以做到无缝升级,相对于交流伺服系统具有极高的成本优势。

本驱动器适合于各种中小型自动化设备和仪器,例如:木工雕刻机、线束加工机、激光切割机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。


·技术特点


采用全新 32 位电机控制专用 DSP 芯片;·采用先进的矢量型闭环控制技术; ·LED 数码管显示配按键操作,直观明了,操作方便;

·静态电流和动态电流可以任意设置(0---8.2A 范围内);·可适配驱动 (57/60) 和 86 系列混合式闭环步进电机;·光电隔离信号输入 / 输出;

·脉冲响应频率****可达 200KHz;·提供 16 档通用细分选择,**** 256 细分(51200 脉冲 / 转);

·提供与各种脉冲源相匹配的电子齿轮(任意细分值);·具有过流、过热、过压和跟踪误差超差等保护;·位置控制模式和速度控制模式可选;


·电器指标




·使用环境

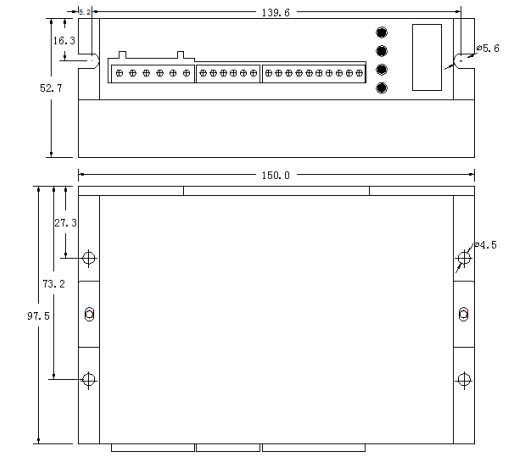

·机械安装尺寸图




注意:保持驱动器的良好散热

·驱动器的可靠工作温度通常在 60℃以内,电机工作温度为80℃以内;·安装驱动器时请尽量采用直立侧面安装,远离热源、不能封挡住风扇的风道。必要时在安装驱动器的电气柜上安装散热通风风扇,使电气柜里外空气对流,保证驱动器在可靠工作温度范围内工作。

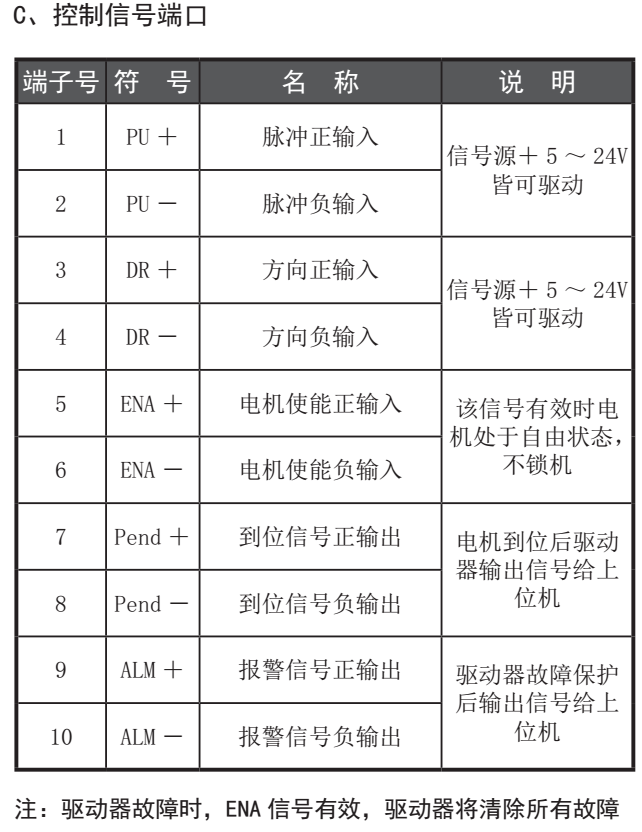

·端口定义








·控制信号接口电路图





·参数设定


驱动器的操作面板由 4 个 LED 数码显示器和 4 个按键组成,用来显示系统各种状态、参数设置等。



驱动器每次上电时会显示一下当前驱动器所使用的版本号,3 秒后显示当前驱动器的状态(待机运转速度 0,有故障时显示当前的故障代码)。驱动器进入正常工作模式时,实时显示当前马达的转数(转 / 分钟),当马达反转时数码管显示值的最左边位(****位)闪烁;驱动器发生多个故障报警时,轮流闪烁显示对应的故障代码。



·参数功能说明


驱动器提供 2 组参数供用户操作,其中 P0 组参数用于设置驱动器的几个常规参数值(如细分、锁机电流,电机类型等), P1 组参数用于设置驱动器的性能参数指标值,详见下表





·应用领域



· 以上为本款产品的基本介绍,如需详细了解更多多样化创意搭配以及购买请联系下方联系方式

·厂家直销

 根据您的实际情况可否需要特殊规格特殊规格的步进电机,请和我们沟通,在技术允许的范围内,加工订货。例如,出轴的直径、长短、伸出方向、相线(编码器线)长度等。如购买配套设置可免费给您组装调试好!
