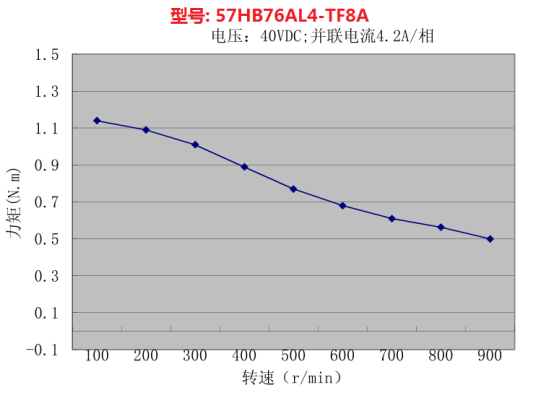

57HBP76AL4-TF8A步进电机


由此图我们可以看出并联绕组电机扭矩下降还是很缓慢的，现在市场通用产品也都是并联，并联位移缺点就是在低速时候输出扭矩没有串联力大。但是高速性能很好，此曲线图以直流40V 电流4.2A 实际测试,并联的电机，电流大，高转速，高速性能才好，缺点：吸收电流性强，发热大。

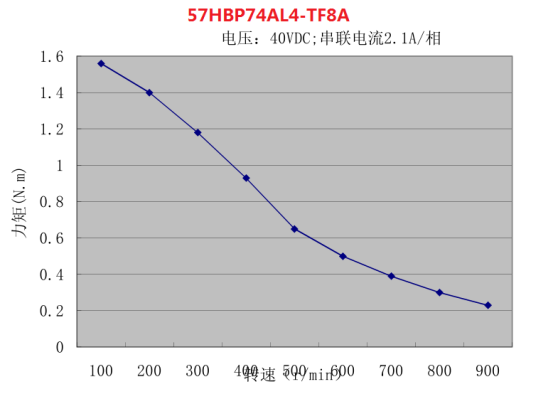

          57HBS76AL4-TF8A步进电机


由此图我们可以看出串联绕组电机扭矩在超过300转，急速下降，串联绕组电机使用条件默认在300转内，效果比并联要好很多，缺点就是不能跑高速，此曲线图以直流40V 电流2.1A 实际测试，串联电机，电流小，低发热，就可以满足电机发挥****的扭矩与性能。
注：串联电机阻值/相  比 并联电机阻值/相  可以有一倍差距，甚至更大。
