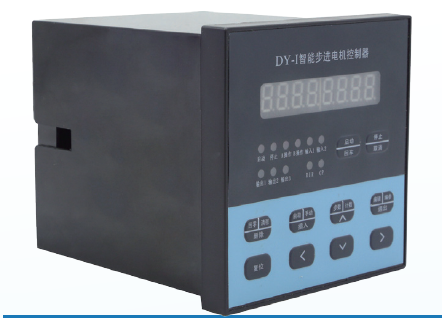

·DY-I 单轴控制器

1 产品概述

DY-IS 系列步进/ 伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。

2 系统特点

· 控制轴数：单轴；

· 指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）；

· ****输出频率：40KHz( 特别适合控制细分驱动器)；

· 输出频率分辨率：1Hz

· 编程条数：**** 99 条；

· 输入点：6 个（光电隔离）；

· 输出点：3 个（光电隔离）；

· 一次连续位移范围：-7999999~+7999999；

· 工作状态：自动运行状态、手动运行状态、程序编辑状态、参数设定状态；

· 升降曲线：2 条（****化）；

· 显示功能位数：8 位数码管显示，手动/ 自动状态显示、运行/ 停止、状态显示、步数/ 计数值/ 程序显示、编辑程序，参数显示、输入/ 输出状态显示、CP 脉冲和方向显示；

· 自动运行功能：可编程，通过面板按键和加在端子的电平可控制自动运行的启动和停止等操作；

· 手动运行功能：可调整位置（手动的点动速度和点动步数可设定）；

· 参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度；

· 程序编辑功能：可任意插入、删除和修改程序。具有跳转行号、数据判零、语句条数超长和超短的判错功能；

· 回零点功能：可双向自动回到零点；

· 编程指令：共 14 条指令；

· 外操作功能：通过参数设定和编程，在 A 操作和B 操作端子上加开关可执行外部中断操作；

· 电源：AC220V（电源误差不大于15%）。

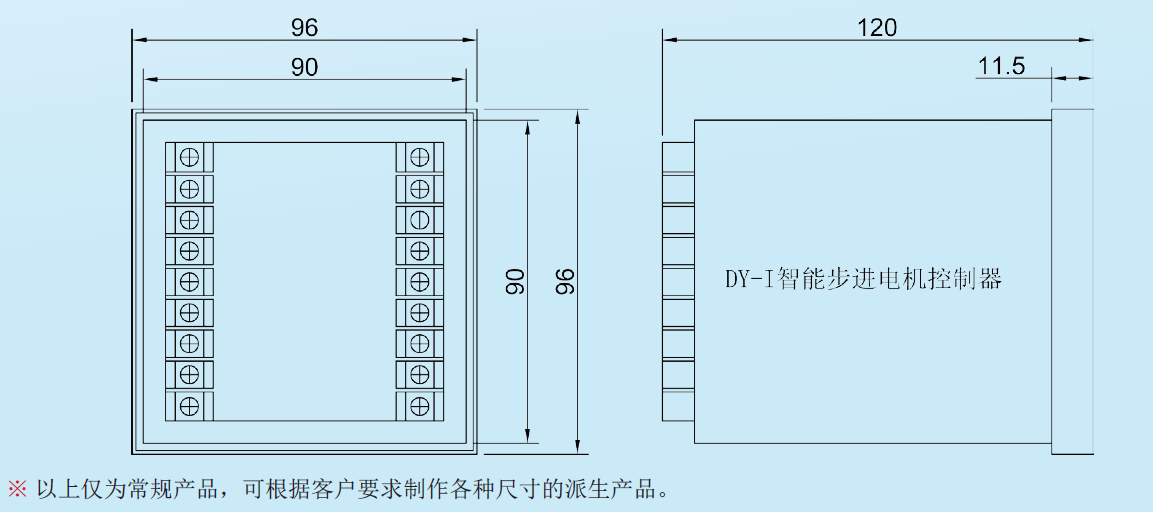

3 产品尺寸

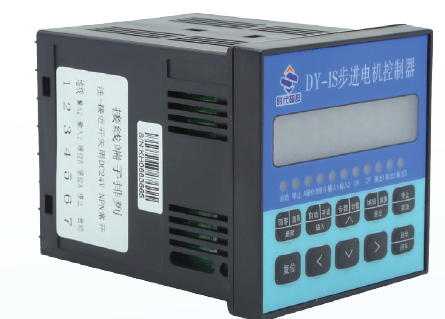

·DY-IS 单轴控制器

1 产品概述

DY-IS 系列步进/ 伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。

2 系统特点

· 控制轴数：单轴；

· 指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）；

· ****输出频率：40KHz( 特别适合控制细分驱动器)；

· 输出频率分辨率：1Hz；

· 编程条数：99 条；

· 输入点：6 个（光电隔离）；

· 输出点：3 个（光电隔离）；

· 一次连续位移范围：—7999999~7999999；

· 工作状态：自动运行状态，手动运行状态，程序编辑状态，参数设定状态；

· 升降速曲线：2 条（****化）；

· 显示功能位数：8 位数码管显示、手动/ 自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/ 输出状态显示、CP 脉冲和方向显示；

· 自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止；

· 手动运行功能：可调整位置（手动的点动速度和点动步数可设定）；

· 参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度；

· 程序编辑功能：可任意插入、删除可修改程序。具有跳转行号、数据判零、语句条数超长和超短的判断功能；

· 回零点功能：可双向自动回到零点；

· 编程指令：共14 条指令；

· 外操作功能：通过参数设定和编程，在( 限位A)A 操作和( 限位B)B 操作端子上加开关可执行外部中断操作；

· 电源：AC220V（电源误差不大于±15%）。

3 尺寸图

·CS10-1单轴控制器

1 产品概述

CS10-1 是我公司****研发的智能步进 伺服电机脉冲发生器，具有体积小、可靠性高、寿命长、输出脉冲稳定等特点。

2 系统特点

· 控制轴数：单轴

· 指令特点：任意可编程（可实现各种复杂定位控制）

· ****输出频率：25 KHz（特别适合控制细分驱动器）

· 转接板：控制器自带转板方便与驱动器接线

· 编程条数：****99 条

· 输入点：4 个( 非隔离）

· 输出点：1 个( 非隔离）

· 一次位移范围：-99999 ~ +999999

· 工作状态：自动运行状态、手动运行状态、程序编辑状态、参数设定状态

· 升降速曲线：本控制器****特点，多条曲线可任意设定（可分别设定升速和降速，满足 不同要求, 如：快升慢降、慢生快降）

· 显示功能：6 位数码管可显示坐标、延时、计数等，指示灯可显示 手动/ 自动/ 编辑状态

· 自动运行功能：可编程，通过面板按键控制自动运行的启动和停止等操作

· 手动运行功能：可调整位置（手动的点动速度和点动步数可设定）

· 参数设定功能：可设定起跳频率、升降速曲线、手动状态定长可调、手动状态速度可调

· 编程指令：共10 条指令；支持50 行程序

· 程序编辑功能：可任意插入、删除和修改程序

· 电源DC：12V-24V

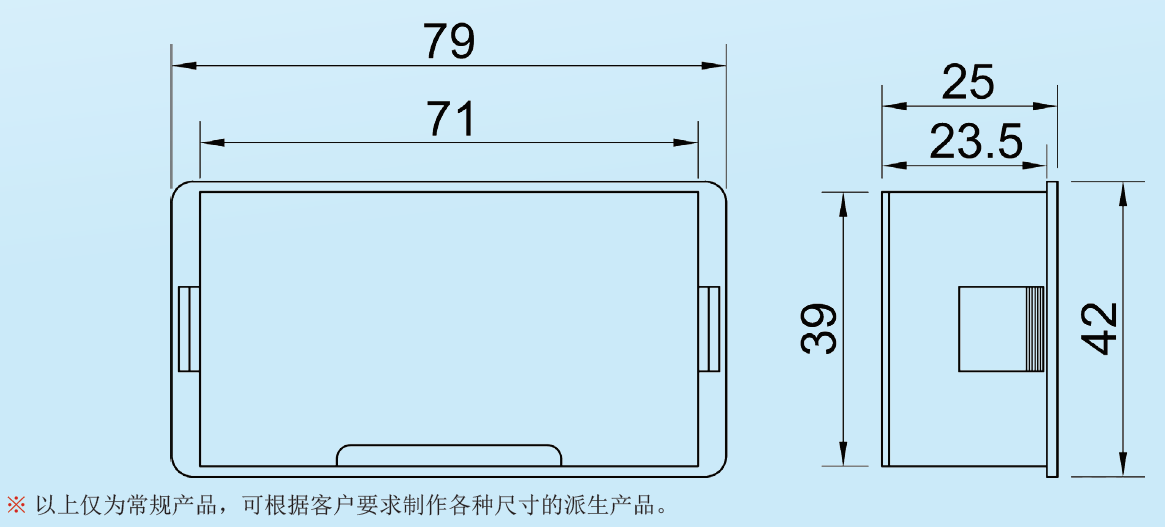

3 产品尺寸

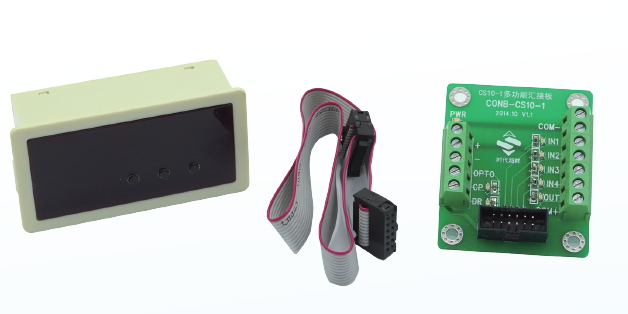

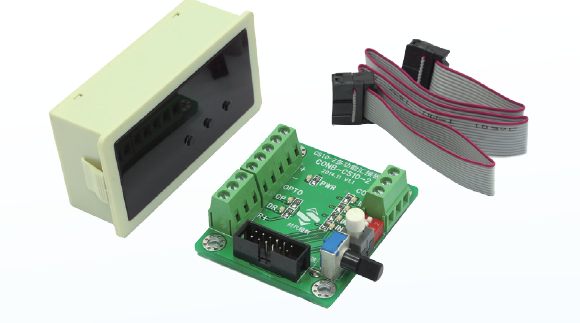

·CS10-2单轴控制器

1 产品概述

CS10-2 是我公司****研发的智能步进 伺服电机脉冲发生器，具有体积小、可靠性高、寿命长、输出脉冲稳定等特点。

2 系统特点

· 控制轴数：单轴

· 指令特点：任意可调速

· ****输出频率：50 KHz

· ****频率：299 HZ

· 转接板：控制器自带转板方便与驱动器接线

· 手动运行功能：正反转、调速控制

· 电源：DC 12V-24V

· 电位器：转接板可外接电位器 , 转接板也自带点位器（电位器10K）

· 限位：可接正限位负限位

· 限位模式切换：（第一种限位是：碰到任何限位都减速停止。第二种限位是：碰到A 限位减速停止朝B 限位方向转动，碰到B 限位减速停止朝A 限位方向转动无限循环转动）

· 升降速：自带升降速功能（升降速值不可调）

· 显示功能：实时显示速度频率（可定制实时显示速度控制器）

· LED 灯：转接板自带 电源 脉冲 方向 输入口LED指示灯

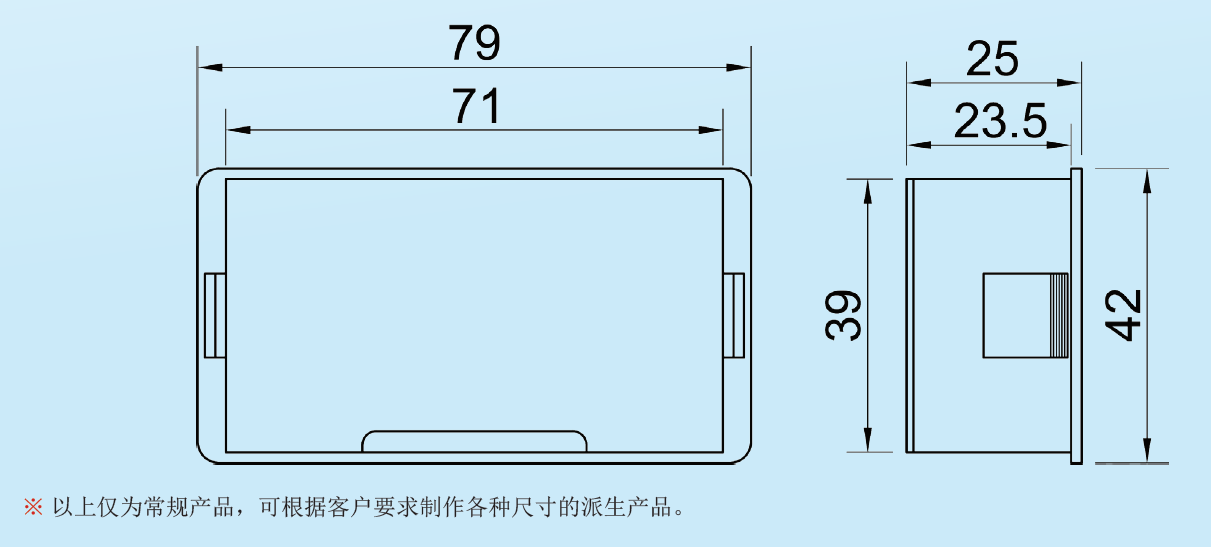

3 产品尺寸

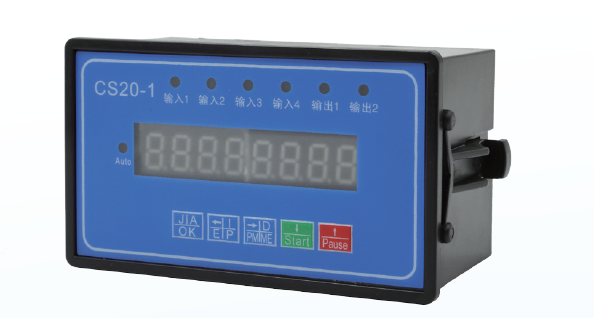

·CS20-1单轴控制器

1 产品概述

CS20-1 是我公司****研发的智能步进 伺服电机脉冲发生器，具有体积小、可靠性高、寿命长、输出脉冲稳定等特点。用途广泛可实现各种自动化产业 例如: 自动制袋机，自动切分机，粉剂包装机;。其它任何您想实现的步进电机单轴控制器。可开发专机控制器。控制预留串口功能，可根据需要增加电脑控制端，也可做为第二轴输出，具体控制方式可由客户定制。

2 系统特点

· 控制轴数：单轴

· 指令特点：任意可编程（可实现各种复杂定位控制）

· ****输出频率：45 KHz（特别适合控制细分驱动器）

· 编程条数：****99 条

· 输入点：4 个4 个( 光电隔离，任意设定启动、暂停、零点；不需外部起停等信号，也可做普通输入)

· 输出点：2 个( 光电隔离隔离）

· 一次位移范围：-9999999 ~ +99999999

· 工作状态：自动运行状态、手动运行状态、程序编辑状态、参数设定状态

· 升降速曲线：本控制器****特点，多条曲线可任意设定（可分别设定升速和降速，满足 不同要求, 如：快升慢降、慢生快降）

· 显示功能：8 位数码管可显示坐标、延时、程序等，指示灯可显示IO 状态、手动/ 自动/ 编辑状态

· 自动运行功能：通过面板按键控制自动运行时的启动和暂停等操作。或外接端子的输入口控制

· 手动运行功能：可调整位置（手动的点动速度和点动步数可设定）

· 参数设定功能：可设定启速频率、升降速曲线、反向间隙、手动长度、手动速度和回零速度

· 程序编辑功能：程序编辑时可任意插入、删除和修改程序

· 编程指令：共15 条指令

· 电源DC：12V-24V

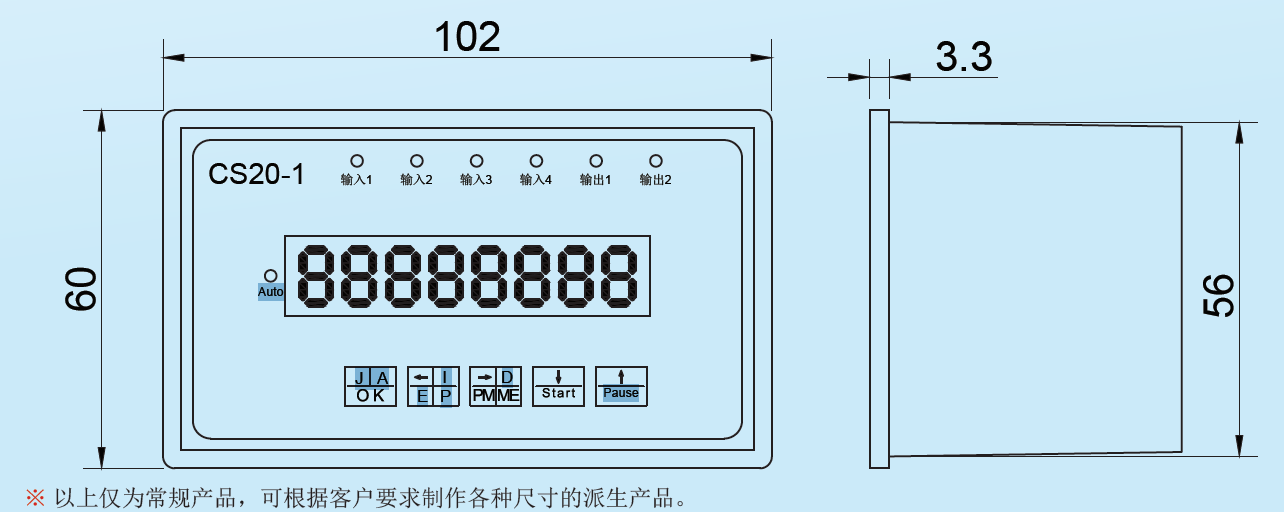

3 产品尺寸

·应用领域

· 以上为本款产品的基本介绍，如需详细了解更多多样化创意搭配以及购买请联系下方联系方式

·厂家直销

 根据您的实际情况可否需要特殊规格特殊规格的步进电机，请和我们沟通，在技术允许的范围内，加工订货。例如，出轴的直径、长短、伸出方向、相线（编码器线）长度等。如购买配套设置可免费给您组装调试好！
