ZD-M1A 两相步进电机驱动模块

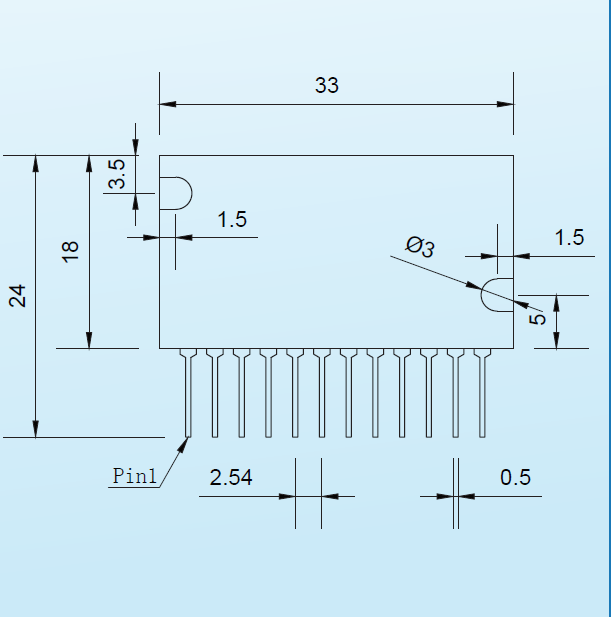

尺寸大小

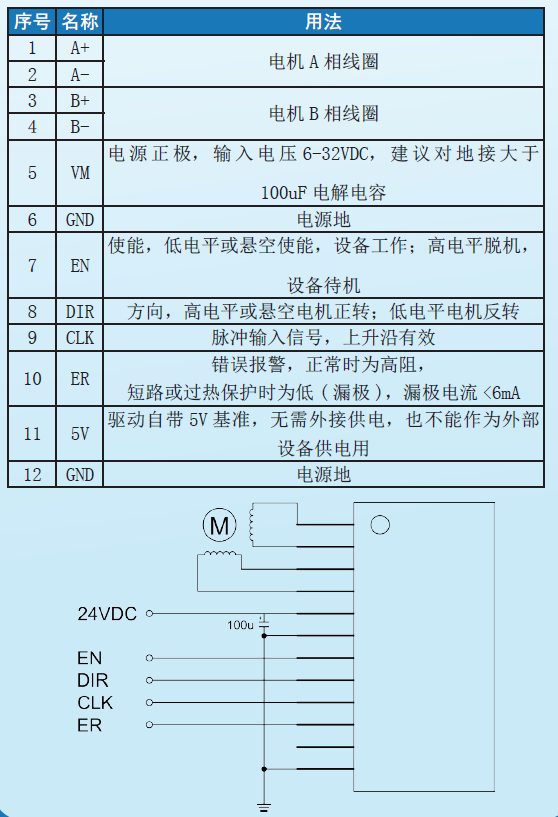

管脚定义/接线示例

ZD-M42S 两相步进电机驱动模块

·高集成度，高可靠性

·接口采用超高速光耦 隔离，抗高频干扰能力强

·安装在电机背面，减少占用空间

·****输入电压：DC 32V( 峰值)

·多种细分可选（1、1/2、1/4、1/8、1/16、1/32、1/64、1/128）

·过热自动关断输出保护

·输出电流可选：0A-1.8A

·自动半流锁定

·支持脱机、使能、锁定等功能

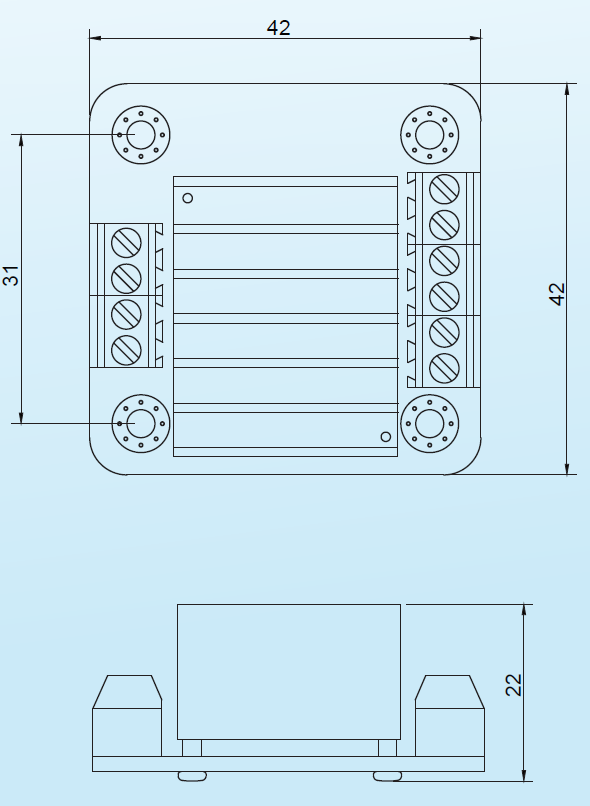

尺寸大小

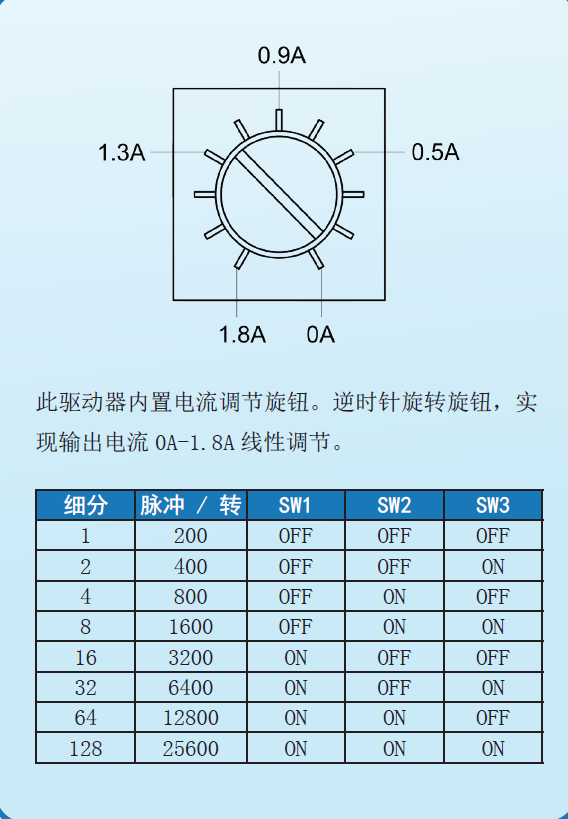

电流设定/细分设定

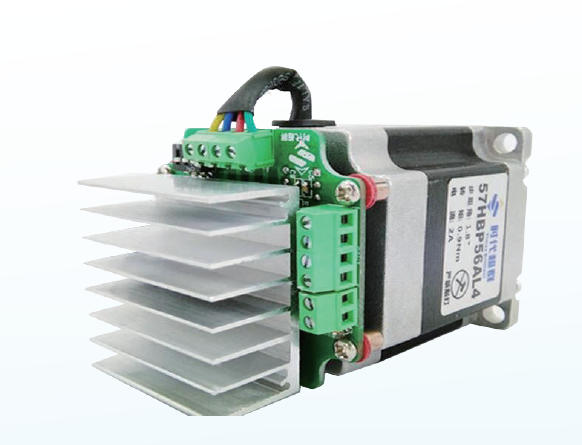

ZD-2HD330-M57 两相步进电机驱动模块

·高集成度，高可靠性

·接口采用超高速光耦 隔离，抗高频干扰能力强

·安装在电机背面，减少占用空间

·双全桥 MOSFET 驱动，导通电阻 Ron ＝ 0.5Ω（内阻越小，发

热量越小，电流导通性越好）

·高耐压 32VDC，大电流 3A（峰值）

·多种细分可选（1/2、1/8、1/10、1/16、1/20、1/32、1/40、

1/64）

·自动半流锁定功能

·内置温度保护及过流保护

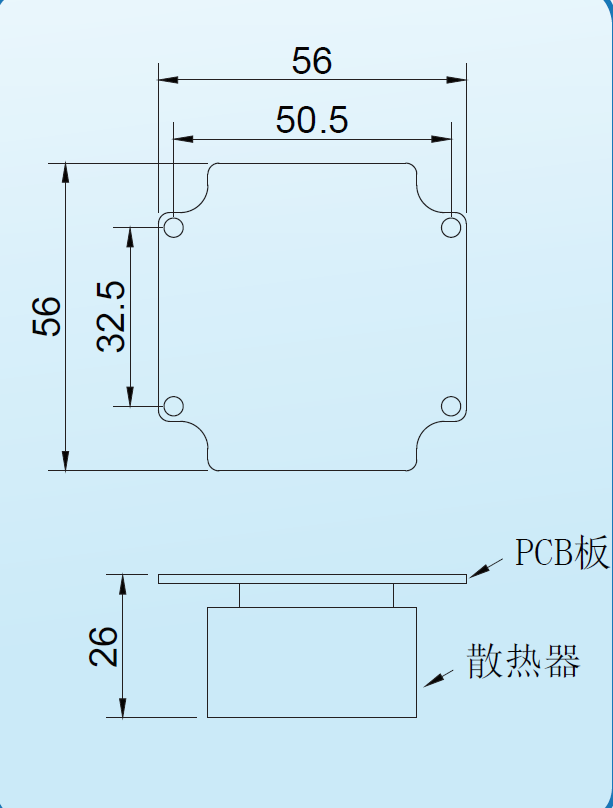

尺寸大小

电流细分设定

·应用领域

· 以上为本款产品的基本介绍，如需详细了解更多多样化创意搭配以及购买请联系下方联系方式

·厂家直销

 根据您的实际情况可否需要特殊规格特殊规格的步进电机，请和我们沟通，在技术允许的范围内，加工订货。例如，出轴的直径、长短、伸出方向、相线（编码器线）长度等。如购买配套设置可免费给您组装调试好！

联系人：李先生   电话：18010107283   QQ：2223199877   微信：shidaichaoqun

 淘宝店铺：https://shop114114198.taobao.com/index.htm?spm=2013.1.w5002-16614260111.2.ZPGxYs
