·ZM-6402-SL 高性能直流无刷驱动器

·高集成度高可靠性

·全硬件设计，响应速度更高

·三相全波PWM 调制方式

·低发热、高效率

·****耐压50VDC、****电流2.5A

·速度0-**** 线性可调

·内置调速电位器

·支持外接电位器、模拟电压和PWM 方式调速

·正反转可控制

·带有使能功能、缓启动功能、速度输出反馈信号功能

·导程角可调

·过热保护——主芯片温度达到150℃

·过流保护——额定电流高于1.5A 或瞬态电流高于2.5A

·欠电压保护——供电电源低于6VDC

·带有多个调试开关，以适用于不同电机

~尺寸图

~接口定义

ZM-6405-SL 高性能直流无刷驱动器

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·纯硬件设计，高速度，高抗干扰能力

·低发热，大功率

·工作电压DC12-40V

·堵转自动保护

·输出限流5A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能（EN）, 方向（DR）功能

·具有自定义缓启动时间（0.2-30S 调节）功能，避免

电流过冲，有效保护电机

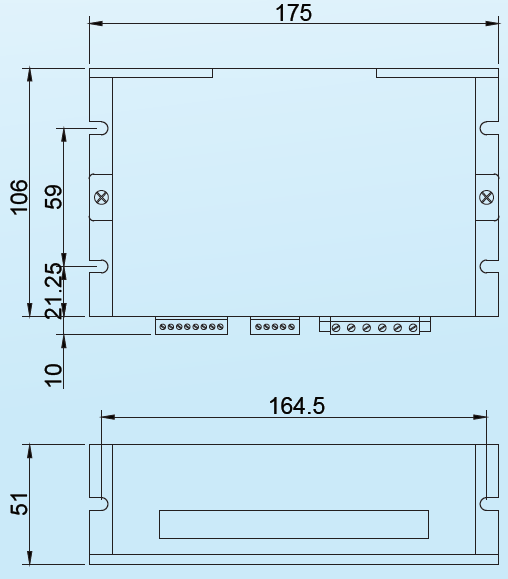

~尺寸图

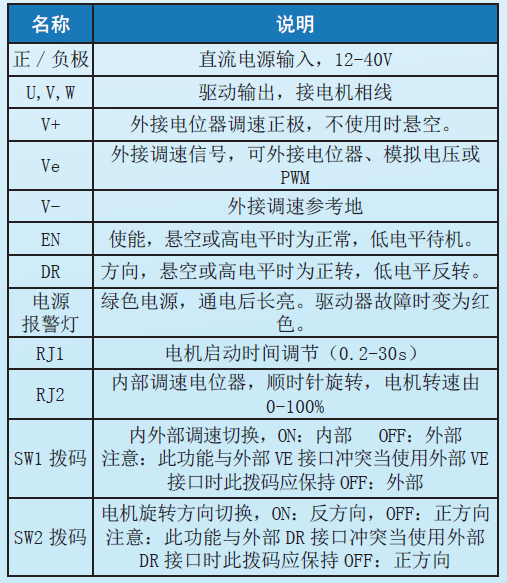

~接口定义

·ZM-6405 高性能直流无刷驱动器

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·闭环稳速，大负载时电机仍能保持转速

·纯硬件设计，高速度，高抗干扰能力

·周波限电流方式，保护更加精确快速

·低发热，大功率

·欠电压( ≤ 13V)、过热( ＞ 150℃ ) 自动保护

·堵转6 秒自动保护

·霍尔错误保护

·输出限流线性可调：0.5-5A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能功能

·具有缓启动功能，避免电流过冲，有效保护电机

~尺寸图

~接口定义

·ZM-6405E 高性能直流无刷驱动器

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·闭环稳速，大负载时电机仍能保持转速

·纯硬件设计，高速度，高抗干扰能力

·周波限电流方式，保护更加精确快速

·低发热，大功率

·欠电压( ≤ 13V)、过热( ＞ 150℃ ) 自动保护

·堵转6 秒自动保护

·霍尔错误保护

·输出限流线性可调：0.5-5A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能功能

·具有缓启动功能，避免电流过冲，有效保护电机

~尺寸图

~接口定义

·ZM-6508 高性能直流无刷驱动器

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·闭环稳速，大负载时电机仍能保持转速

·纯硬件设计，高速度，高抗干扰能力

·周波限电流方式，保护更加精确快速

·低发热，大功率

·欠电压( ≤ 13V)、过热( ＞ 150℃ ) 自动保护

·堵转6 秒自动保护

·霍尔错误保护

·输出限流线性可调：1.5-8A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能功能

·具有缓启动功能，避免电流过冲，有效保护电机

~尺寸图

~接口定义

·ZM-6615 高性能直流无刷驱动器

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·闭环稳速，大负载时电机仍能保持转速

·纯硬件设计，高速度，高抗干扰能力

·周波限电流方式，保护更加精确快速

·低发热，大功率

·欠电压( ≤ 13V)、过热( ＞ 150℃ ) 自动保护

·堵转保护时间2-15 秒可调

·霍尔错误保护

·输出限流线性可调：1-15A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能功能

·带有速度反馈信号输出

·带有EABS 电子快速制动功能

·具有缓启动功能，避免电流过冲，有效保护电机

~尺寸图

~接口定义

·ZM-6716-V3 高性能直流无刷驱动器

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 方式

·闭环稳速，大负载时电机仍能保持转速

·纯硬件设计，高速度，高抗干扰能力

·控制和输出接口全部采用光电隔离方式

·周波限电流方式，保护更加精确快速

·低发热，大功率

·欠电压( ≤ 13V)、过热( ＞ 150℃ ) 自动保护

·堵转6 秒自动保护

·霍尔错误保护

·输出限流线性可调：0.5-8A

·支持内置电位器、外接电位器和模拟电压调速

·支持速度信号输出反馈

·带有使能功能

·具有缓启动功能，避免电流过冲，有效保护电机

~尺寸图

~接口定义

·ZM-6610M 高性能直流无刷驱动器

· 支持电压9V~60V，额定输出电流10A

· 支持电位器、模拟信号、逻辑电平、开关量、PWM、频率、脉冲、RS485 多种输入信号

· 支持模拟信号电压范围配置与逻辑电平电压配置

· 支持RS485 多机通讯，支持MODBUS-RTU 通讯协议

· 支持加减速缓冲时间与加减速加速度控制，可在指定行程内自动加减速并精确定位

· 电机电流PID 调节控制，电流控制精度0.1A

· 内置大功率刹车电阻可提供6A 持续刹车电流

· 支持电机相序学习、霍尔错误保护

· 支持电机正反转限位，可外接两个限位开关分别对正转和反转限位

· 18kHz 的PWM 频率，电机调速无PWM 嚣叫声

· 全部接口ESD 防护，可适应复杂的现场环境

~尺寸图

~接口定义

注意：电源接口和电机接口的接线千万不能搭在一起，它们也不能与输入信号、霍尔信号、限位或通讯接口搭在一起，否则可能损坏驱动器。电源地或控制信号的地也不要与机壳相连，否则可能造成驱动器工作不稳定。如果使用

变压器供电或开关电源供电，机壳请与大地相连，使用电池供电，机壳请不要与大地相连。

·ZM-7202 高性能直流无刷驱动器

·输入电源 AC85~265250VAC 50/60Hz

·连续输出电流: 2A，适合400W 以下的无刷电机

·****输出电流: 3A,

·使用温度 0~+45℃

·保存温度 -20~+85℃

·使用及保存湿度<85% [ 不结霜条件]

·构造 壁挂箱体式

·冷却方式：主动散热器方式

·控制信输入输出信号：全隔离

·保护机能：过电流、过热、过速度、过电压、欠压

控制电源异常保护

~尺寸图

~接口定义

·ZM-7206 高性能直流无刷驱动器

·输入电源 AC180/250VAC 50/60Hz

·连续输出电流: 4.9A，适合1200W 以下的无刷电机

·****输出电流: 9.9A,

·使用温度 0~+45℃

·保存温度 -20~+85℃

·使用及保存湿度<85% [ 不结霜条件]

·构造 壁挂箱体式

·具有缓启动功能，避免电流过冲，有效保护电机

·冷却方式：主动散热器方式

·控制信输入输出信号：全隔离

·保护机能：过电流、过热、过速度、过电压、欠压

控制电源异常保护

·面板界面：6 位LED 显示4 位按键操作

~尺寸图

~接口定义

·应用领域

· 以上为本款产品的基本介绍，如需详细了解更多多样化创意搭配以及购买请联系下方联系方式

·厂家直销

 根据您的实际情况可否需要特殊规格特殊规格的步进电机，请和我们沟通，在技术允许的范围内，加工订货。例如，出轴的直径、长短、伸出方向、相线（编码器线）长度等。如购买配套设置可免费给您组装调试好！
