有许多新客户是刚刚接触步进电机，不清楚步进电机怎么用，首先要明确，步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。那么就需要驱动器来接收脉冲信号并转化为步进电机的角位移，当然还需要要发送脉冲的控制器或者PLC，还需要给控制器或者驱动器供电的开关电源等。这些是最基本的构成要素。
调试视频链接： 客户要求：上电以后，电机即以300转每分钟的速度一直运转，断电即停止。 选择的产品：
时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。上图为57HBP76AL4-TK0两相混合式步进电机 步距角1.8°，扭矩1.5N.m，电流3A，机身高76MM，轴径Φ8MM，D轴，出轴长22mm，可配刹车。搭配精密星星减速机。广泛适用范围于激光、医疗、纺织、安防等行业。适配驱动ZD-2HD330性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流3A；****输入电压：DC 32V(峰值)；内部每秒0-10K脉冲，实现简单控制；适用于42、57系列步进电机；整步、2、4、8、16、32、64、128细分可选；短路、过流、过热保护功能自动保护；自动半流锁定，减少待机发热；支持脱机、使能、锁定等功能。
时代超群DY-IS步进/伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴；可编程（可实现各种复杂运行：定位控制和非定位控制）；****输出频率40KHz，特别适合控制细分驱动器；输出频率分辨率1Hz；编程**** 99 条；8 位数码管显示，手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP 脉冲和方向显示；有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能：可双向自动回到零点；编程指令共 14 条指令。
可以配100W- 24V开关电源，给ZM-6405E驱动器供电，高效率，高可靠；全球适用AC输入电源；****满负荷烧机测试；保护特性：短路/过载/过压；尺寸: 159*97*38mm (L*W*H) 第一步：接线
电机接驱动：红绿一相 黄蓝一相 分别接到驱动器的A B相 正负不分 驱动接控制：控制器的5V信号公共端接驱动器脉冲+和方向+ 控制器的方向接驱动器的方向-
控制器的脉冲接驱动器的脉冲- 控制器的电源接所需电源（DY-IS为220V供电。有的控制器为24V供电）
开关电源接驱动器：开关电源的L~N接220 开关电源的V+接驱动器正极 电源的COM接驱动器的负极
第二步：编程 计算速度：300转每分钟(DY-IS是按每秒钟计算的)
按照上图接好线之后把驱动器调到16细分（调节薄码开关） 控制器编程为200*16=3200个脉冲转一圈编程好，如果一分钟300转，那么一分钟发送的脉冲数为3200*300，那么一秒钟发送的脉冲数为3200*300/60=16000 那么程序如下： 00 speed 输入 16000 （一秒钟速度） 01 G-LEN 输入99999999 （位移，输入****值） 02 JUMP 输入 00（跳转到00调程序） 03 END结束 视频下载链接：http://pan.baidu.com/s/1gfCHUp1 密码：or0m 第三步：上电即可就转，不用按任何按键启动

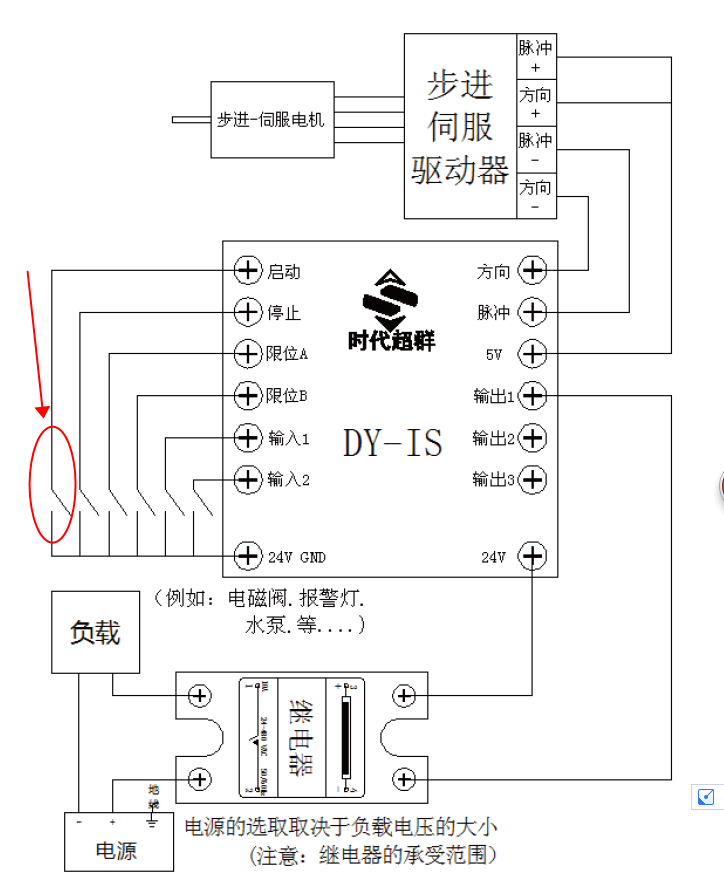

控制器启动接口和COM-短接，如下图（注意，编程时需要断开此接口）
