时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。上图电机型号为110HBP115AL4-TK0两相混合式步进电机 步距角1.8°，扭矩12.7N.m，电流3A，机身高115MM，轴径Φ19MM，键6，出轴长44mm，具体参数见下表。

可搭配110系列行星减速机PX110N016S0，减速机速比16,12.7NM电机减速后输出扭矩为12.7*16*80%=162.56NM＞140NM（减速机额定输出扭矩）。所以12.7NM步进电机配16速比减速机，静输出扭矩****达到140NM。

行星减速机的特点：

1）体积小、重量轻、结构紧凑、传递功率大、承载能力高；

2）传动比大；

3）传动效率高；

4）运动平稳、抗冲击和振动的能力较强。

110系列两相混合式步进电机根据型号命名规则分为以下几种：

110系列两相混合式步进电机尺寸图：

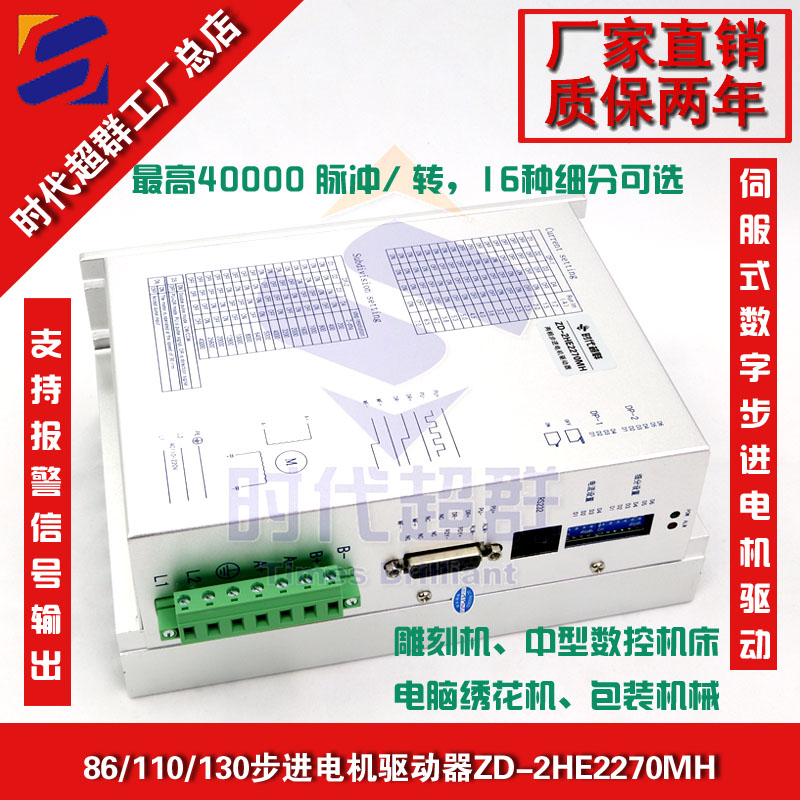

ZD-2HE2270M 是基于DSP 控制的两相步进电机驱动器。它是将先进的DSP 控制芯片和独特的控制电路结合一起所构成的新一代全数字步进电机驱动器。驱动电压为AC110-220V，适配电流在7.0A 以下、外径86-130mm 的各种型号的两相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音。定位精度****可达40000 脉冲/ 转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

产品特点；

·高性能、低价格

·设有16 档等角度恒力矩细分，****分辨率40000 脉冲/ 转

·****反应频率可达500Kpps

·步进脉冲停止超过100ms 时，线圈电流自动减到设定电流的一半

·光电隔离信号输入/ 输出

·驱动电流1.2A/ 相到7.0A/ 相分16 档可调

·单电源输入，电压范围：AC110-220V

·掉电相位记忆功能（设备由于意外或人为原因掉电、关电，系统自动记忆相位）

适配控制器DY-IS步进/伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴；可编程（可实现各种复杂运行：定位控制和非定位控制）；****输出频率40KHz，特别适合控制细分驱动器；输出频率分辨率1Hz；编程**** 99 条；8 位数码管显示，手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP 脉冲和方向显示；有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能：可双向自动回到零点；编程指令共 14 条指令。

成功应用于以下产品：

数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。

裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。

位移台、一维控制平台、二维控制平台。

螺纹机控制系统、锁螺丝机控制系统。

喷涂生产线控制系统、装配生产线控制系统、记米器控制系统。

联系方式：QQ:467102884  电话：13811070445（刘女士）
