时代超群导轨滑台系列产品选型方案及注意事项
目前我公司生产销售的导轨滑台系列产品已经有10余种之多，针对每种产品的特点优势客户在使用中根据自己的实际情况如何选择合适的导轨滑台产品，下面会一一详细介绍。图展

滑台速度D=电机每分钟的转速*导程/60 （速度单位mm/s）
第一大类：丝杠类的导轨滑台
丝杠类的导轨滑台所带负载重量和长度成反比，即长度越长的滑台带负载等重量相对要减小。丝杠长度mm除以丝杠直径mm大于70时不建议使用。
一、滑轮式直线导轨滑台：最早的一款产品，也可称为经济型款的滑台，采用四个小滑轮作为滑块的支撑在型材轨道上运行。 其特点(优势)：价格便宜，适用于实验选型阶段，节省开支、小巧轻便等特点。适用于负载小，速度低、精度要求不高的情况下使用，不建议带重负载及垂直使用，使用一段时间后，需要紧固四个小滑轮。本款包含梯形丝杠和滚珠丝杠两种：
DTX0808：梯形丝杠；直径8mm导程8mm；有效行程10-900mm；可带负载重量10kg以内；适配电机42、57尺寸电机；使用速度0-60mm/s。型材的尺寸20*40mm（600mm行程以上不建议使用该款）；
DBX1204：滚珠丝杠；直径12mm导程4mm；有效行程10-1500mm；可带负载重量10kg以内；适配电机适配电机42、57尺寸电机；使用速度0-40mm/s。型材的尺寸20*40mm（600mm行程以上****使用直径16mm的滚珠丝杠）；
DBX1605：滚珠丝杠；直径16mm导程5mm；有效行程10-1500mm；可带负载重量10kg以内；适配电机适配电机42、57尺寸电机；使用速度0-50mm/s。型材的尺寸20*40mm（1000mm行程以上不建议使用该款）；
DBX1610：滚珠丝杠；直径16mm导程10mm；有效行程10-1500mm；可带负载重量5kg以内；适配电机适配电机42、57尺寸电机；使用速度0-80mm/s。型材的尺寸20*40mm（1000mm行程以上不建议使用该款）；
二、光轴式直线导轨滑台：第二代直线导轨滑台产品，负载能力和稳定性都极大的好于滑轮试的，滑块中含4个轴承，在两边的光轴上移动，光轴直径为12mm。其特点(优势)：价格较便宜，负载能力加强，水平垂直都可以使用。本款包含梯形丝杠和滚珠丝杠两种：
ETX0808：梯形丝杠；直径8mm导程8mm；有效行程10-900mm；水平可带负载重量30kg以内，垂直可带负载10kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机42、57、60尺寸电机；使用速度0-60mm/s。型材尺寸20*60mm（600mm行程以上不建议使用该款）；
EBX1204：滚珠丝杠；直径12mm导程4mm；有效行程10-1000mm；水平可带负载重量30kg以内，垂直可带负载10kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机42、57、60尺寸电机；使用速度0-40mm/s。型材尺寸20*80mm（600mm行程以上****使用直径16mm的滚珠丝杠）；
EBX1605：滚珠丝杠；直径16mm导程5mm；有效行程10-1000mm；水平可带负载重量30kg以内，垂直可带负载10kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机42、57、60尺寸电机；使用速度0-50mm/s。型材尺寸20*80mm；
EBX1610：滚珠丝杠；直径16mm导程10mm；有效行程10-1000mm；水平可带负载重量20kg以内，垂直可带负载5kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机42、57、60尺寸电机；使用速度0-80mm/s。型材尺寸20*80mm；
三、单线轨式直线导轨滑台：第三代直线导轨滑台产品，采用丝杠和线轨方轨12的组合模式，线轨可保证所带负载在运行中的直线度，高速运行平稳，精度高，体积小巧轻便，是一款非常精致的产品。
CTX0808：梯形丝杠；直径8mm导程8mm；有效行程10-900mm；水平可带负载重量15kg以内，垂直可带负载5kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机42、57、60尺寸电机；使用速度0-60mm/s。型材尺寸20*40mm（600mm行程以上不建议使用该款）；
CBX1204：滚珠丝杠；直径12mm导程4mm；有效行程10-1500mm；水平可带负载重量30kg以内，垂直可带负载10kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机42、57、60尺寸电机；使用速度0-40mm/s。型材尺寸20*40mm（800mm行程以上****使用直径16mm的滚珠丝杠）；
CBX1605：滚珠丝杠；直径16mm导程5mm；有效行程10-1500mm；水平可带负载重量30kg以内，垂直可带负载10kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机42、57、60尺寸电机；使用速度0-50mm/s。型材尺寸20*40mm；
CBX1610：滚珠丝杠；直径16mm导程10mm；有效行程10-1500mm；水平可带负载重量15kg以内，垂直可带负载5kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机42、57、60尺寸电机；使用速度0-40mm/s。型材尺寸20*40mm；
四、SBR款直线导轨滑台：重型滑台，采用滚珠丝杠和SBR导轨（直径16mm）的传动方式，适用于带重负载的情况。如果需要带重负载高速且要求高速的情况下，可以用伺服电机配此款滑台，是性价比比较高的一个选择方案。
GBX1605：滚珠丝杠；直径16mm导程5mm；有效行程50-3000mm；水平可带负载重量200kg以内，垂直可带负载100kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机57到130尺寸的电机（一般不配57电机，太小），如果是配伺服或者闭环电机即可实现高速大负载运行；使用速度0-50mm/s。型材尺寸30*150mm（1500mm行程以上****选择20mm直径的丝杠）；
GBX1610：滚珠丝杠；直径16mm导程10mm；有效行程50-3000mm；水平可带负载重量200kg以内，垂直可带负载100kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机57到130尺寸的电机（一般不配57电机，太小），如果是配伺服或者闭环电机即可实现高速大负载运行；一般速度0-80mm/s。型材尺寸30*150mm；（1500mm行程以上****选择20mm直径的丝杠）；
GBX2005：滚珠丝杠；直径20mm导程5mm；有效行程50-3000mm；水平可带负载重量300kg以内，垂直可带负载120kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机57到130尺寸的电机（一般不配57电机，太小），如果是配伺服或者闭环电机即可实现高速大负载运行；一般使用速度为0-50mm/s。型材尺寸30*150mm；
GBX2010：滚珠丝杠；直径20mm导程10mm；有效行程50-3000mm；水平可带负载重量300kg以内，垂直可带负载120kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机57到130尺寸的电机（一般不配57电机，太小），如果是配伺服或者闭环电机即可实现高速大负载运行；一般使用速度为0-80mm/s。型材尺寸30*150mm；
GBX2020：滚珠丝杠；直径20mm导程20mm；有效行程50-3000mm；水平可带负载重量300kg以内，垂直可带负载120kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电机57到130尺寸的电机（一般不配57电机，太小），如果是配伺服或者闭环电机即可实现高速大负载运行；一般使用速度为0-200mm/s。型材尺寸30*150mm；

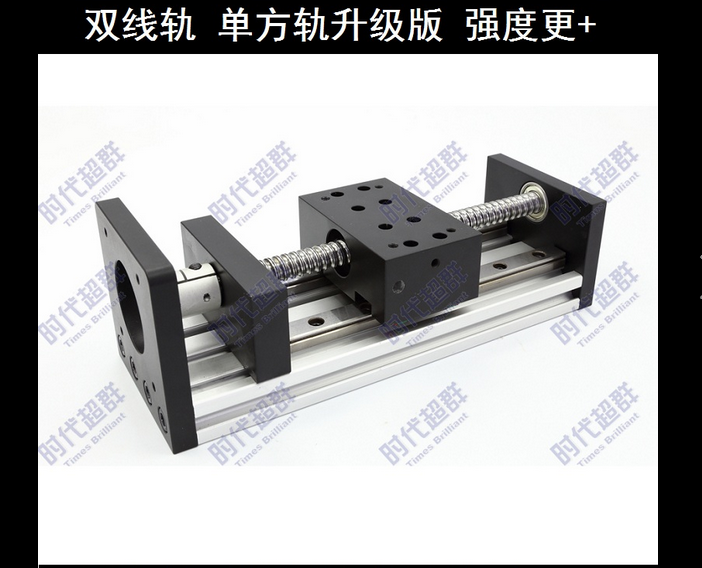

五、双线轨式直线导轨滑台：重型滑台，采用滚珠丝杠和方轨12、15的线轨组合，负载大，速度快，精度高，直线度好，是目前几款滑台中比较高档的一款。一般如果是要给伺服电机配滑台，选择这款滑台的客户比较多。
HBX1204(80)：滚珠丝杠；直径12mm导程4mm；方轨12；有效行程50-1500mm；水平可带负载重量100kg以内，垂直可带负载50kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57、60尺寸电机；使用速度0-40mm/s。型材尺寸20*80mm（600mm行程以上****使用直径16mm的滚珠丝杠）
HBX1605(80)：滚珠丝杠；直径16mm导程5mm；方轨12；有效行程50-1500mm；水平可带负载重量100kg以内，垂直可带负载50kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57、60尺寸电机；使用速度0-50mm/s。型材尺寸20*80mm；
HBX1610(80)：滚珠丝杠；直径16mm导程10mm；方轨12；有效行程50-1500mm；水平可带负载重量100kg以内，垂直可带负载50kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57、60尺寸电机；使用速度0-80mm/s。型材尺寸20*80mm；
HBX1605(120)：滚珠丝杠；直径16mm导程5mm；方轨15；有效行程50-1500mm；水平可带负载重量200kg以内，垂直可带负载100kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57-86尺寸电机；使用速度0-50mm/s。型材尺寸30*120mm；配伺服货闭环步进电机即可实现高速大负载；
HBX1610(120)：滚珠丝杠；直径16mm导程10mm；方轨15；有效行程50-1500mm；水平可带负载重量200kg以内，垂直可带负载100kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57-86尺寸电机；使用速度0-80mm/s。型材尺寸30*120mm；配伺服货闭环步进电机即可实现高速大负载；
HBX1605D：滚珠丝杠；直径16mm导程5mm；方轨15；有效行程50-2000mm；水平可带负载重量300kg以内，垂直可带负载150kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57-130尺寸电机（一般不配57电机使用，电机太小）；使用速度0-50mm/s。型材尺寸30*150mm；配伺服货闭环步进电机即可实现高速大负载；（1000mm行程以上的****用20mm直径丝杠）；
HBX1610D：滚珠丝杠；直径16mm导程10mm；方轨15；有效行程50-2000mm；水平可带负载重量300kg以内，垂直可带负载150kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57-130尺寸电机（一般不配57电机使用，电机太小）；使用速度0-80mm/s。型材尺寸30*150mm；配伺服货闭环步进电机即可实现高速大负载；（1000mm行程以上的****用20mm直径丝杠）；
HBX2005D：滚珠丝杠；直径20mm导程5mm；方轨15；有效行程50-2000mm；水平可带负载重量300kg以内，垂直可带负载150kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57-130尺寸电机（一般不配57电机使用，电机太小）；使用速度0-50mm/s。型材尺寸30*150mm；配伺服货闭环步进电机即可实现高速大负载；
HBX2010D：滚珠丝杠；直径20mm导10mm；方轨15；有效行程50-2000mm；水平可带负载重量300kg以内，垂直可带负载150kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57-130尺寸电机（一般不配57电机使用，电机太小）；使用速度0-80mm/s。型材尺寸30*150mm；配伺服货闭环步进电机即可实现高速大负载；
HBX2020D：滚珠丝杠；直径20mm导20mm；方轨15；有效行程50-2000mm；水平可带负载重量300kg以内，垂直可带负载80kg以内（垂直使用时一定要使用抱闸电机或者电机加减速器）；适配电机适配电57-130尺寸电机（一般不配57电机使用，电机太小）；使用速度0-200mm/s。型材尺寸30*150mm；配伺服货闭环步进电机即可实现高速大负载；
第二大类：同步带类的导轨滑台：
同步带导轨滑台运行时噪音小，平稳，适用于速度要求快，负载小，精度要求不高的情况使用，一般不建议垂直使用，垂直使用的时候只能是负载很小的情况下使用。
一、普通款同步带直线滑台：DSXP60：同步带导程60mm，价格便宜，滑块是4个小滑轮固定滑动，适用于小负载，精度要求不高的情况，不建议长时间使用，使用一段时间后，需要紧固4个滑轮；水平负载10kg以内，适配42、57尺寸电机，有效行程可做50-1500mm，一般使用速度0-400mm/s，型材尺寸20*40mm
二、密封款同步带导轨滑台：
DSXM60：同步带导程60mm，五个面使用铝型材包裹的密封款式。负载小，速度快，噪音低，运行平稳。水平负载25kg以内，适配42、57、60尺寸电机，有效行程可做50-3000mm，一般使用速度0-400mm/s，型材宽度40mm；
DSXM100：同步带导程100mm，五个面使用铝型材包裹的密封款式。负载能力大，速度快，噪音低，运行平稳。水平负载60kg以内，垂直15kg以内，适配57、60、86尺寸电机，有效行程可做50-3000mm，一般使用速度0-600mm/s，型材宽度60mm；
三、高精度密封款同步带导轨滑台：
DS45M75：同步带导程75mm，五个面使用铝型材包裹的密封款式。外观精美，精度高，噪音低，运行非常平稳，一般摄影摄像的客户多选择此款同步带的滑台，连接件零配件种类齐全，可以任意拼搭组合，实现多轴联动的效果。水平负载15kg以内，垂直10kg以内，适配57、60、86尺寸电机，有效行程可做50-3000mm，，一般速度0-800mm/s，行材宽度45mm；
DS60M125：同步带导程125mm，五个面使用铝型材包裹的密封款式。外观精美，精度高，噪音低，运行非常平稳，一般摄影摄像的客户多选择此款同步带的滑台，连接件零配件种类齐全，可以任意拼搭组合，实现多轴联动的效果。水平负载50kg以内，垂直30kg以内，适配57、60、86尺寸电机，有效行程可做50-3000mm，，一般速度0-1000mm/s，行材宽度65mm；
