·产品外观

·主要功能特点

·高集成度高可靠性

·接口采用超高速光耦隔离

·抗高频干扰能力强

·****输入电压：DC 32V( 峰值)

·电源反接保护

·整步、二细分、八细分、十六细分可调

·输出电流线性可调

·过热自动保护

·自动半流锁定

·衰减 4 档可调

·支持脱机、使能、锁定等功能

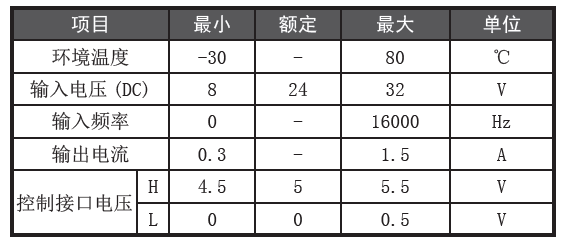

·工作条件

·接口定义

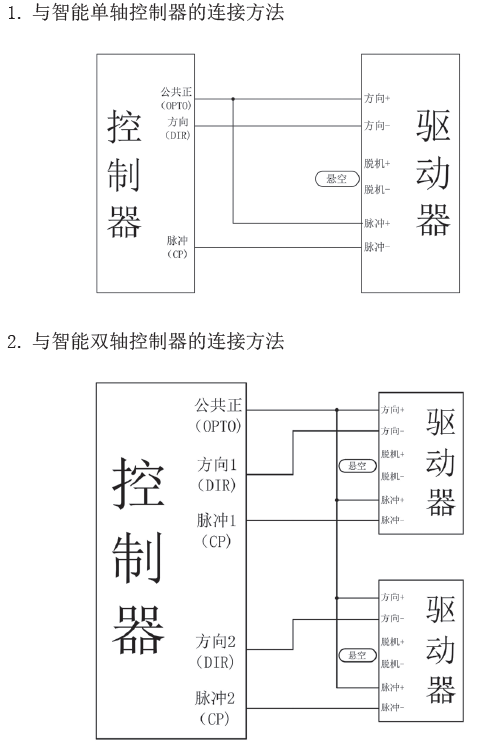

·接线方法

·适配电机类型

·常见问题解答

1. 问：初次使用该步进驱动器，如何能尽快上手？

答：正确接好电源和电机后，只接脉冲信号( 先将频率设置为1K 以

内)，细分设置为16，方向和脱机悬空，此时加电后电机默认正转。

运行无误后再依次测试加速( 提高频率)、方向、细分和脱机等功能。

2. 问：电源接反有何影响？

答：有可能烧毁驱动器。

3. 问：控制信号高于5V，一定要加串联电阻吗？

答：是的，否则有可能烧毁驱动器控制接口的电路。

4. 问：驱动器长时间工作后外壳比较热，正常吗？

答：正常，在常温下外壳达到90 度不会对性能有影响。

5. 问：接线后电源指示灯亮，但电机不转，是什么原因？

答：如果接线正确，但仍然不转，说明控制部分驱动能力不够，这

种情况多出现在用单片机的IO 口直接控制方式。请确保控制接口有

5mA 的驱动能力

6. 问：如何判断步进电机四条线的定义？

答：将电机的任意两条线接在一起，此时用手拧电机有阻力，则这

两条线是同一相, 可接在驱动器A+、A-；另外两条线短接仍然有阻力，

则将这两条线接在B+ 和B-

7. 问：想在此驱动器上加些功能或做新产品开发，是否可以？

答：可以，请联系我公司。

·应用领域

· 以上为本款产品的基本介绍，如需详细了解更多多样化创意搭配以及购买请联系下方联系方式

·厂家直销

 根据您的实际情况可否需要特殊规格特殊规格的步进电机，请和我们沟通，在技术允许的范围内，加工订货。例如，出轴的直径、长短、伸出方向、相线（编码器线）长度等。如购买配套设置可免费给您组装调试好！
