有许多新客户是刚刚接触步进电机，不清楚步进电机怎么用，更不会控制器编程，那么怎么让电机简单的运作起来，并可以根据客户要求调速和实现简单的正反转呢？ 首先要明确，步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。那么就需要驱动器来接收脉冲信号并转化为步进电机的角位移，当然还需要要发送脉冲的控制器或者PLC，还需要给控制器或者驱动器供电的开关电源等。这些是最基本的构成要素。

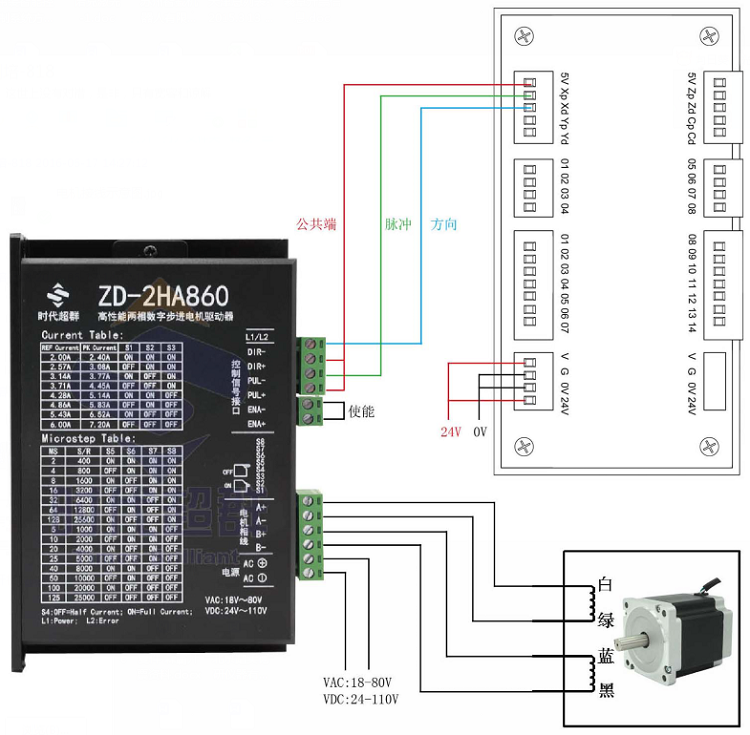

以上边的产品为例：86HBP150AL4-TKA两相混合式步进电机一台：步距角1.8°，扭矩12N.m，电流4A，机身高150MM，轴径Φ14MM，键5，出轴长36mm。配套驱动ZD-2HA860两相步进电机驱动器接口采用超高速光耦隔离；抗高频干扰能力强；16种不同细分任意切换；自动半流锁定；8 档电流可调；支持脱机、使能、锁定等功能；过压、欠压、过流保护。CS10-2控制器可外接电位器并且转接板自带电位器调速，可正反转控制，正负限位,实时显示频率,限位模式切换,自带升降速,控制器面板也可以随时微调速度。S-350-60直流开关电源，电压48V，功率350W，高效率，高可靠，给ZD-2HA860驱动器供电。配S-60-24，24V 60W开关电源，给CS10-2控制器供电供电 产品准备齐全后，接好线！
第二部：供电，并调节控制器如下状态

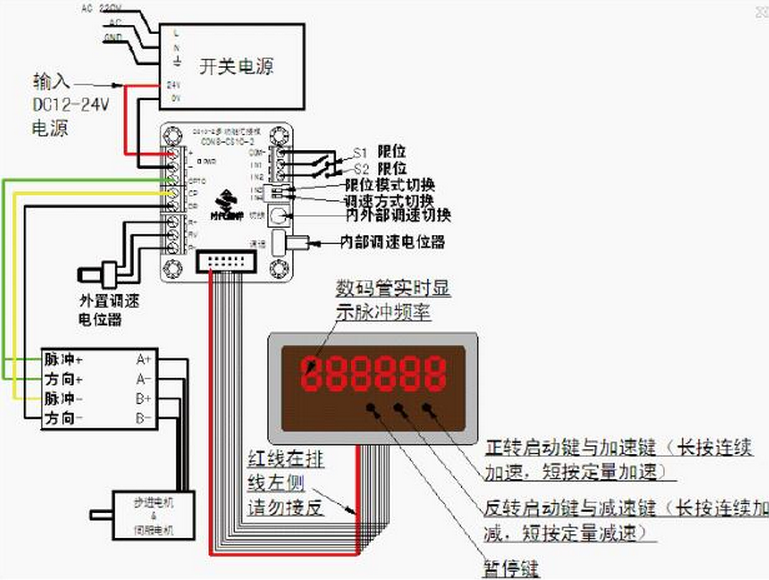

控制器面板上有三个按钮，通电后按下第二个按钮，电机即可转动。再点击一下第三个按钮即可逐步加速，长按第三个按钮可以快速加速。点按第二个按钮可以逐步减速。按第一个按键可以暂停，暂停之后，按第二个按键可以正传，按第三个按键可以反转，可注意操作。 另外此款控制器可以切换到面板控制模式，具体操作如下：
按住汇接板上的白色按钮即可切换是控制器面板控制，此时把薄码2波动到ON位置，旋转调速旋钮即可控制电机转速。
教学视频下载地址： 链接：http://pan.baidu.com/s/1nvaCdBj 密码：ieew 链接：http://pan.baidu.com/s/1pKClCcr 密码：rbgn 链接：http://pan.baidu.com/s/1cyFh9s 密码：1yk9
联系方式：QQ:467102884 电话：13811070445（刘女士）
