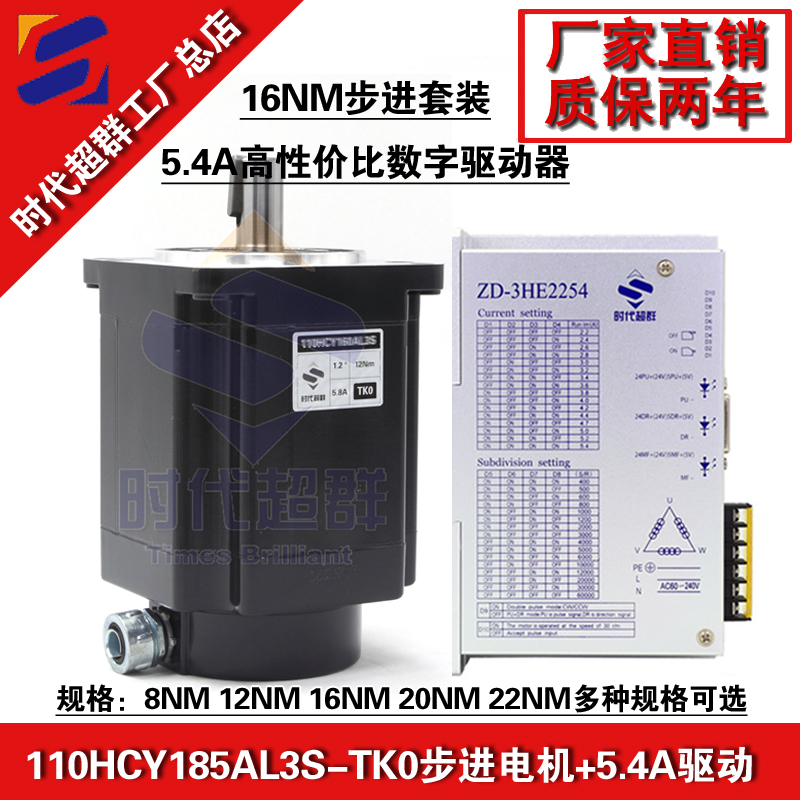

举例：110HCY185AL3S-TK0三相混合式步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。步距角1.2°，扭矩16N.m，电流3A，机身高185MM，轴径Φ19MM，键，出轴长40mm，广泛适用范围于激光、医疗、纺织、安防等行业。 配套驱动ZD-3HE2270M三相步进电机驱动器单电源输入，电压范围：AC110V～220V；驱动电流 1.2A/相到7.0A/相分 16档可调；设有16档等角度恒力矩细分，****分辨率 60000步/转,其它细分可定制完成；****反应频率可达 200Kpps；步进脉冲停止超过 100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热；接口信号光耦隔离；内部强电、弱电光耦隔离；信号电平：5V～24V兼容；工作温度：-30℃～85℃；适配电机：三相 57、86、110、130、150系列高压电机；相位记忆功能；带电机电感量调节功能，适配电机发挥****效能。
另出售110系列大扭矩电机，8NM 12NM 16NM 20NM 22NM多种规格可选 | 步进电机型号 | 步距角° | 电机电流(A) | 电机扭矩(N.m) | 相电阻(Ω)
| 相电感(mH)
| 机身长度(L)mm | 重量（kg） | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
可选配套RV50或者RV63蜗轮蜗杆减速机

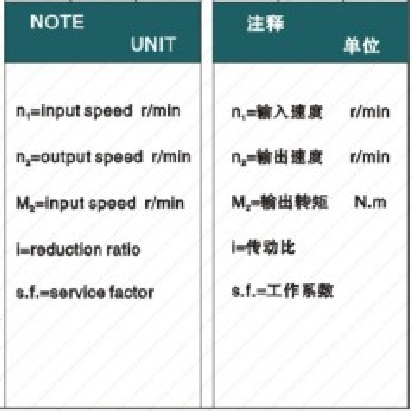

蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比，输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。我公司生产的蜗轮蜗杆机械结构紧凑、体积外形轻巧、小型高效；热交换性能好、散热快；安装简易、灵活轻捷、性能优越、易于维护检修；运行平稳、噪音小、经久耐用；使用性强、安全可靠性大我公司生产RV30 RV40 RV50 RV63 RV75 RV90多种系列可供选择！ 此款电机可配RV50或者RV63的蜗轮蜗杆减速机 电机加减速机的输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩 注意：好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和****输出转矩。此款16N.M步进电机，如果在配个10速比的RV50-010W-110A-NK0;按照上面说的 输出转矩就能达到240N.M了。其实如果按照正常机座匹配的话 减速器额定输出的也就在8*10*0.65=104N.M右。这远远大于RV50减速机能承受的44NM（见下图）额定输出扭矩，所以，这么配饰达不到100NM的。 速比的选择及额定输出扭矩
要想输出转矩大 就得选择大点机座号的减速机，来匹配这款电机。不然的话会造成减速器容易打齿损坏。所以考虑RV65系列蜗轮蜗杆减速机
通过下图，我们可以看到10速比的蜗轮蜗杆的额定输出扭矩也只有89NM，那么我们可以考虑增大电机的减速比，用RV63系列1:15的减速机来达到100NM的输出扭矩。 联系方式：QQ:467102884 电话：13811070445（刘女士）
