ZD-M42S两相步进电机驱动模块高集成度，高可靠性;接口采用超高速光耦隔离，抗高频干扰能力强;安装在电机背面，减少占用空间;****输入电压：DC32V(峰值);整步、二细分、四细分、十六细分、32细分、六十四细分、一百二十八细分可调;过热自动关断输出保护;输出电流可选：0A-1.8A;自动半流锁定;支持脱机、使能、锁定等功能;可搭配42以下两相步进电机。 此款驱动器可搭配42以下两相步进电机：
型号
| 步距角
| 静转矩
Nm | 电压VDC | 电流
A | 轴长
mm | 轴径
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.21 | 12 | 0.4 | 22 | 5 | 0.2 | | 42HBS33BJ4-TR1 | 1.8 | 0.21 | 12 | 0.4 | 38 | 5 | 0.2 | | 42HBS33BJ4-TR2 | 1.8 | 0.21 | 12 | 0.4 | 42 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12 | 0.45 | 22 | 5 | 0.26 | | 42HBS40CJ4-TR0 | 1.8 | 0.33 | 12 | 0.4 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.5 | 12 | 0.4 | 22 | 5 | 0.33 | | 42HBP39BL4-TR0 | 1.8 | 0.3 | 12 | 1.3 | 25 | 5 | 0.27 | | 42HBP47BL4-TR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-TF0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-DR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 27/22 | 5 | 0.37 | | 42HBP60BL4-TR0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HBP60BL4-DF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 20--10 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 24 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36 |

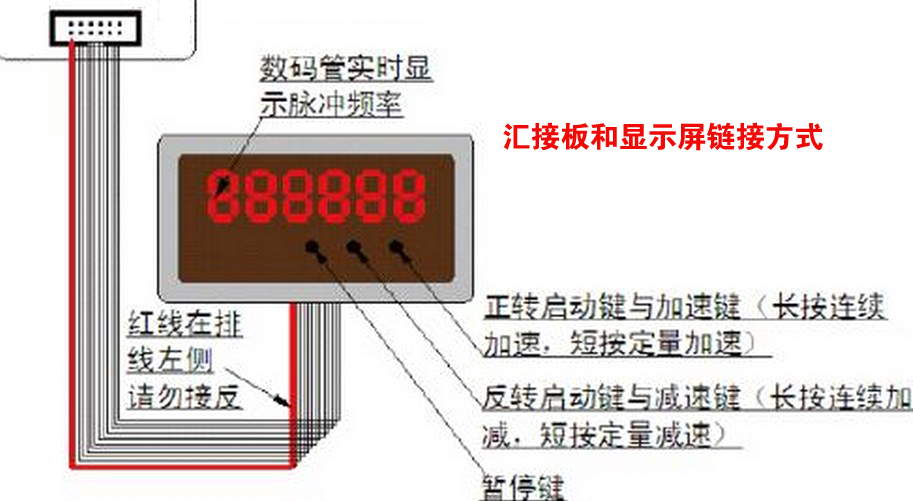

配套经济型控制器CS10-1是我公司新款研发制作控制器， 支持步进电机或伺服电机角度定长 外部输入口控制器，支持1路输出控制其他设备的开关量信号 支持程序编辑手动控制 可以做电机的升降速 启动速度功能 支持循环 定次数次数循环功能等 本控制器虽然小巧，但功能完善强大，可编程，其性能可比市场上的智能单轴控制器，比起其他简易控制器，优越性更加明显。 下面介绍本控制器的10 条指令功能。

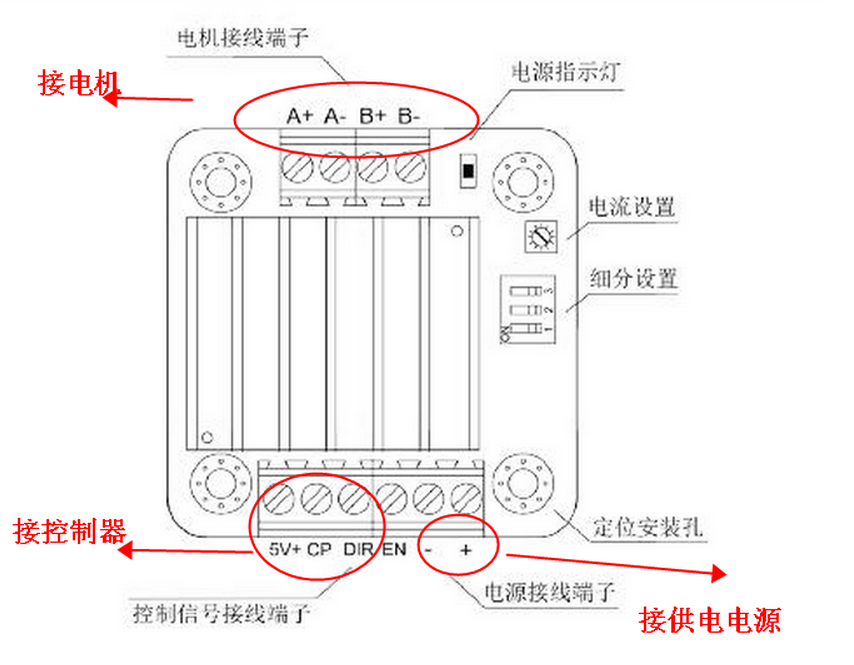

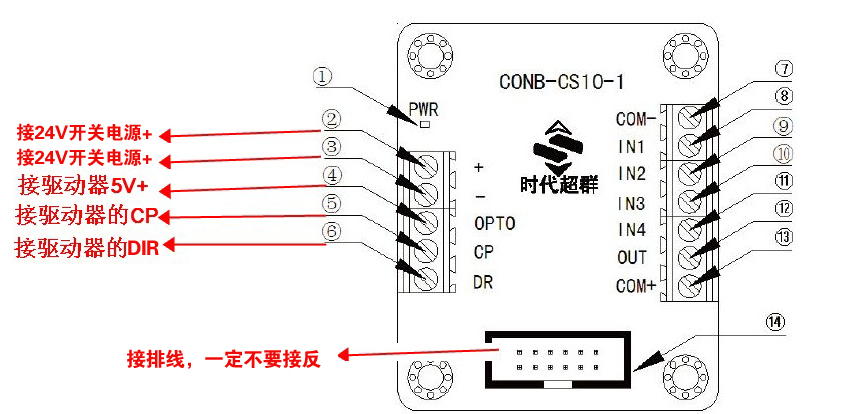

此款控制器和驱动器接线的时候注意事项如下
如何判断步进电机四条线的定义？
先将步进电机的4条线分开，用手转动电机轴，感觉一下此时的阻力。然后将步进电机的任意两条线短接在一起，此时再用手拧电机轴，如果感觉阻力与刚才一样，则可判断这两条线不是同一相；如果感觉阻力比刚才有明显的增加，则可判断这两条线是同一相，可接在驱动器A+、A-，另外两条线则接在B+和B-。
联系方式：QQ:467102884 电话：13811070445（刘女士）
